全网首篇从tensorRT-LLM MoE CUDA kernel角度理解Mixtral-8x7b的推理加速及展望

最近，LLM MoE非常火，Mixtral-8x7b是第一个开源的MoE，先说明一下，标题里面的“全网首篇”不能随便加，我一直在调研相关资料，发现确实没有从tensorRT-LLM角度来讲的，所以才加上了哈。

网上已经有了从模型结构和官方python源码和huggingface源码对Mixtral-8x7b作解析的优秀文章，解析得都非常好，然而，他们有两个不足点在于：

• 一是没有区分开训练和推理来解析，这导致很多朋友不知道哪部分是训练时候做的，哪部分是推理时候做的，看了后非常混乱，对MoE还是似懂非懂

• 二是多数都是停留在Pytorch python API的角度去解析，不是说不好，只是还比较偏上层，不利于读者深度理解大模型推理引擎层面该怎么样去实现并加速Mixtral-8x7b为代表的MoE模型

本文出于如下原因先讲讲MoE推理相关的内容：

• 训练比推理不仅内容方面更杂，而且理解起来门槛也更高，推理很适合对MoE建立起80%的认识

• 本人做推理多一些

已经对MoE比较熟悉的朋友，可以直接划到最后看tensorRT-LLM的实现。

一句话讲明MoE的概念

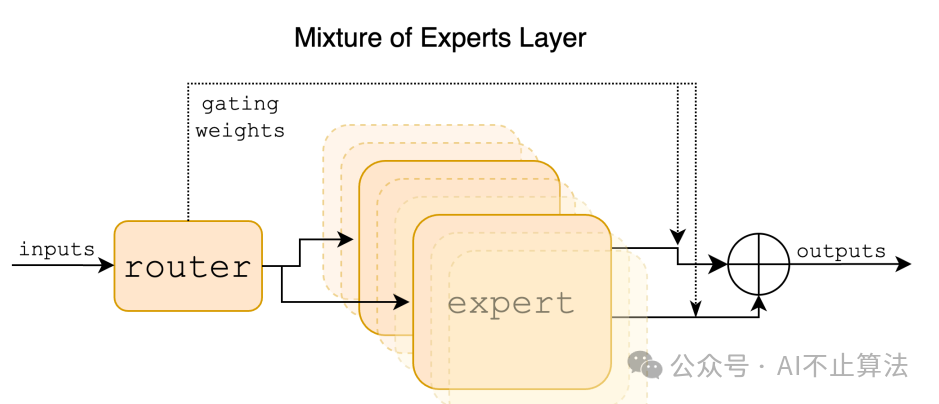

如果大家对传统机器学习算法比较熟悉，看过李沐的统计学习方法或者吴恩达的机器学习，那么应该听过bagging、boosting等集成学习方法，MoE其实也是集成学习，相较于深度神经网络(Deep Neural Network), MoE更像是宽度神经网络，如下图所示，对于MoE的结果是多个expert的输出进行加权组合得到的，router又叫gating网络，包括一个linear和softmax，起到路由的作用，分发给不同expert权重。所以AAAI22也有一篇paper叫做“Go wider instead of deeper”

# moe的pytorch代码import torchimport torch.nn as nn
class Expert(nn.Module):    def __init__(self, input_dim):        super(Expert, self).__init__()        self.fc = nn.Linear(input_dim, 1)    def forward(self, x):        return self.fc(x)        class MoE(nn.Module):    def __init__(self, input_dim, num_experts):        super(MoE, self).__init__()        self.experts = nn.ModuleList([Expert(input_dim) for _ in range(num_experts)])        # gating的组成        self.gating = nn.Sequential(            nn.Linear(input_dim, num_experts),            nn.Softmax(dim=1)        )
    def forward(self, x):        # 各个expert做forward前向推理        expert_outputs = [expert(x) for expert in self.experts]        expert_outputs = torch.stack(expert_outputs, dim=1)        # 加权组合各个expert的输出        gating_weights = self.gating(x)        final_output = torch.sum(expert_outputs * gating_weights.unsqueeze(2), dim=1)        return final_output

Mixtral 8x7B采用的Sparse MoE

随着LLM的迅速发展，参数量急剧膨胀，LLM模型压缩的需求也急剧攀升，其实量化在这之前没有那么火，LLM带来的压缩需求把量化推向了一个新高度。稀疏呢，其实之前也不火，虽然nvidia在A100里面支持sparse tensorcore，但是后来稀疏也并没有进入大众视野，nvidia自己也没有太多推广自己在稀疏方面的工作。这一次随着MoE的稀疏化，一定程度缓解了LLM参数膨胀的问题，我感觉稀疏这个技术会随着LLM的发展也会进入非常多人的视野，得到市场的认可。

observation：当MoE有1000甚至上万个专家，其gating产生的权重将存在非常多近near-zero，此时与稀疏对上了

SparseMoE：在gating稀疏的情况下，只需取topK的gating值对应的expert来计算，最终再把各个expert结果给reduce起来，此时只需要计算少数的expert，这也是为什么在Mixtral-8x7B论文中声称大大减少了计算量，因为实际只需2个7b模型即13b参数参与计算，然后再加上精密的训练技巧，就可比肩LLama2-70b和GPT3.5的任务表现.

Mixtral 8x7B SparseMoE pytorch实现

这部分实现已经upstream到了huggingface(https://github.com/huggingface/transformers/blob/main/src/transformers/models/mixtral)

Mixtral 8x7B实际上是Mistral 7B的MoE版本，Mistral 7B与LLama整体来说模型结构类似，有几点不同，具体可以参考https://zhuanlan.zhihu.com/p/684922663的解析。

我们在Mixtral 8x7B的huggingface pytorch实现中，对于推理，只需要关注这么几处变化

# 新增了MixtralBLockSparseTop2MLP替换MLP类，其实和LlamaMLP是一样的# 这也是expert layerclass MixtralBLockSparseTop2MLP(nn.Module):    def __init__(self, config: MixtralConfig):        super().__init__()        self.ffn_dim = config.intermediate_size        self.hidden_dim = config.hidden_size
        self.w1 = nn.Linear(self.hidden_dim, self.ffn_dim, bias=False)        self.w2 = nn.Linear(self.ffn_dim, self.hidden_dim, bias=False)        self.w3 = nn.Linear(self.hidden_dim, self.ffn_dim, bias=False)
        self.act_fn = nn.SiLU()
    def forward(self, hidden_states):         y = self.act_fn(self.w1(hidden_states)) * self.w3(hidden_states)        y = self.w2(y)        return y # 新增sparse MoE layer class MixtralSparseMoeBlock(nn.Module):    def __init__(self, config):        super().__init__()        self.hidden_dim = config.hidden_size        self.ffn_dim = config.intermediate_size        self.num_experts = config.num_local_experts        self.top_k = config.num_experts_per_tok
        # gating        self.gate = nn.Linear(self.hidden_dim, self.num_experts, bias=False)
        # 多个MixtralBLockSparseTop2MLP层组成混合专家        self.experts = nn.ModuleList([MixtralBLockSparseTop2MLP(config) \                                      for _ in range(self.num_experts)])

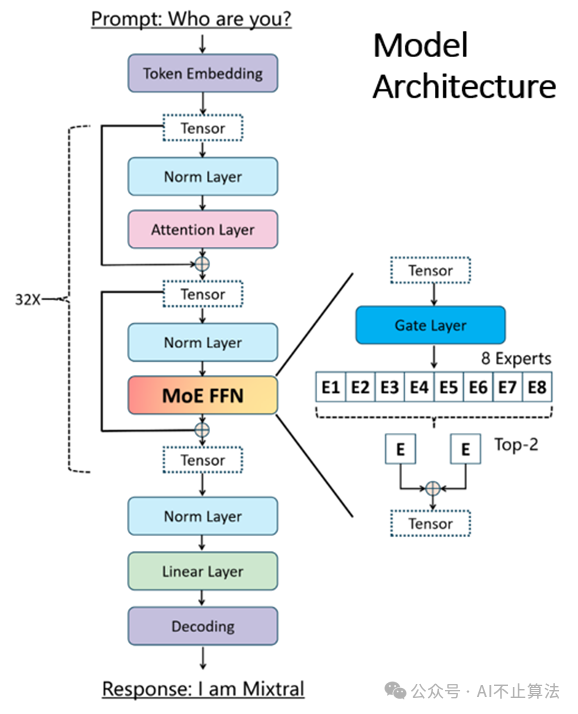

用图片来表示sparse MoE在Mixtral 8x7B的位置如下：

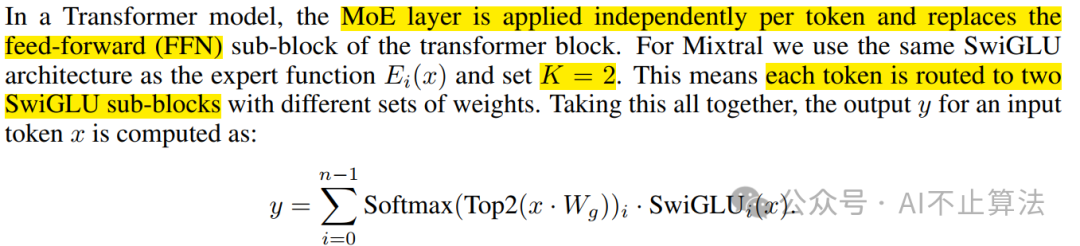

说白了，MoE FFN替换了原来的FFN，MoE FFN由 gate + 8* experts组成，上文讲到MoE的gating由linear和softmax组成，但在sparse MoE中，还要多一个topK，Mixtral 8x7B的K=2，experts无异，依然就是原来的LlamaMLP或者LlamaFFN，只是参数量或者weight shape和Llama2 70b不一样，要小很多罢了

那么，sparse MoE layer，也就是MixtralSparseMoEBlock，它的forward函数是咋实现的呢？这个关系到我们要写哪些CUDA kernel。

在放出forward函数之前，我们要注意，MoE layer是独立应用在各个token的，所以我们需要收集各个token需要哪些expert来做MoE，换句话说，我们需要收集各个expert需要处理哪些token

# 1.计算gatingtokens = 6x = torch.randn(1, tokens, 128) # 6个tokenhidden_states = xbatch_size, sequence_length, hidden_dim = hidden_states.shapehidden_states = hidden_states.view(-1, hidden_dim)
# 各个expert的权重router_logits = self.gate(hidden_states)# 计算 TopK logits 和 TopK expert idrouting_weights = F.softmax(router_logits, dim=1, dtype=torch.float)routing_weights, selected_experts = torch.topk(routing_weights, \                                               experts.top_k, dim=-1)# 归一化routing_weights /= routing_weights.sum(dim=-1, keepdim=True)routing_weights = routing_weights.to(hidden_states.dtype)# onehot encode the selected experts to create an expert mask# this will be used to easily index which expert is going to be sollicitatedexpert_mask = torch.nn.functional.one_hot(selected_experts, \                                          num_classes=experts.num_experts).permute(2, 1, 0)# 最终结果的变量定义final_hidden_states = torch.zeros(    (batch_size * sequence_length, hidden_dim), \        dtype=hidden_states.dtype, device=hidden_states.device)
# 每个expert收集需要计算的token idfor exprt_idx in range(experts.num_experts):    expert_layer = experts.experts[expert_idx]    print(expert_mask[expert_idx])    # 根据expert mask去到各个expert要计算的token id    idx, top_x = torch.where(expert_mask[expert_idx])    top_x_list = top_x.tolist()    idx_list = idx.tolist()    # 取对应token id的hidden states    current_state = hidden_states[None, top_x_list].reshape(-1, hidden_dim)
    # 将对应token id的hidden states送进expert layer做MLP，然后乘上gating算出来的对应weight    current_hidden_states = expert_layer(current_state)  \                            * routing_weights[top_x_list, idx_list, None]
    # reduce_sum各个expert对某个token的计算结果    final_hidden_states.index_add_(0, top_x, current_hidden_states.to(hidden_states.dtype))

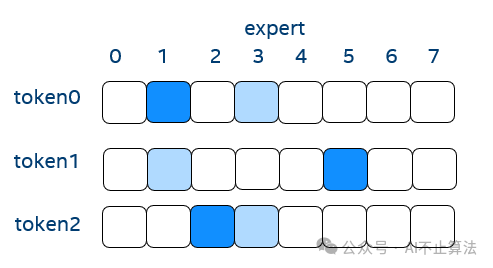

画一张简单易于理解的图来表示，如下图。对应于上面代码，每个expert都去找自己要处理的token，比如expert1找到token0和token1，expert2找到token2....expert5找到token1，然后各个expert与对应的token hidden states做FFN，得到该token上的中间hidden states，这是什么意思？比如token0与expert1做完FFN之后，需要等待token0与expert3做完FFN之后的值，做一个加权reduce sum（代码里面是index_add）才是token0做完FFN的最终hidden states。

Mixtral 8x7B SparseMoE tensorRT-LLM CUDA实现

理清了以上pytorch实现之后，问题来了：上述代码是for循环执行各个expert与对应token的FFN，最后各个token再累加自身的中间hidden states，本质上是一个串行操作。那么如何用CUDA并行实现呢？

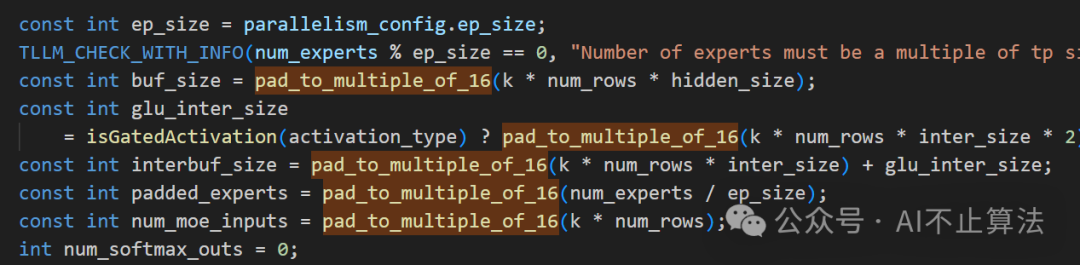

tensorRT-LLM对于这块的代码位于https://github.com/NVIDIA/TensorRT-LLM/blob/main/cpp/tensorrt_llm/kernels/mixtureOfExperts/moe_kernels.cu，MoElayer的run函数位于923行，流程与普通kernel无异:

• 分配buffer或者workspace

• 预防性check

• launch一系列kernel

• gating(linear+softmax+topK）

• expert




难点就在于expert这里如何并行起来，本文单单针对计算逻辑来讲，这里简单来说tensorRT-LLM采用了一种非常straightforward的方法，既然每个expert都是对某几个token做FFN，针对里面的GEMM，那我让各个expert做的GEMM都merge成一个batch，然后做batch GEMM不就好了，batch size的大小等于expert的个数，只需要按照expert的顺序复制以及重排各个token row（每个token表示GEMM左矩阵的一行，后文会解释）并且再记录各个token row对应的原始位置，最后experts做batch GEMM完成之后根据此记录恢复原始的顺序，再加权reduce sum或者加权index add即可得到每个token的hidden states。

针对上文的复制操作、重排操作，主要通过988行和996行的两个CUDA kernel完成，恢复操作由1028行这个CUDA kernel完成。

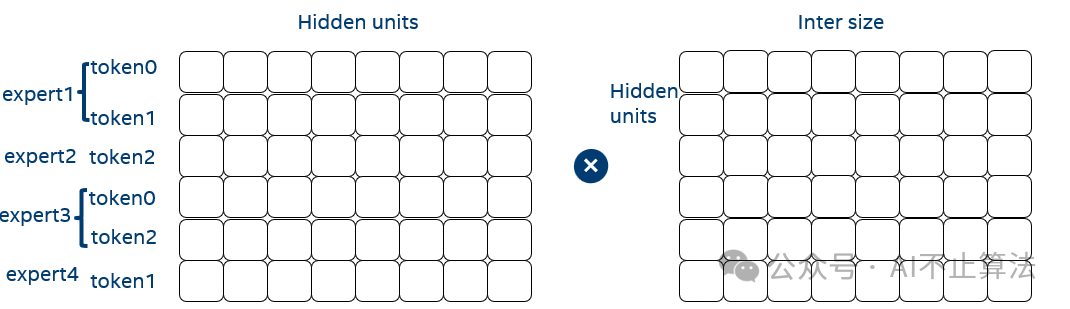

画个简单的图来表示一下这个batch GEMM：

可以看到token id按照expert的顺序重排了

GEMM全部都调用cutlass kernel来完成。针对这块相关论文有以下论文推荐部分的第4篇：megablocks。

megablocks的动机在于发现了包括但不限于TensorRT-LLM等框架的MoE  kernel实现的一些限制，涉及到负载不均衡(load-imbalance)引起的padding问题，例如，以上tensorRT-LLM可以merge成一个batch GEMM的前提，就是要做padding，如下图，使得每一个expert都匹配一个相同shape的weight矩阵，以及分配给每个expert的token数量即左矩阵的行数要一样，所以以上那个图，expert1234所负责的token数量都是需要padding或者复制到一个固定值的，这里为了方便理解没有画。

这个后面再来分享。

最后，个人认为大模型LLM训练和推理可能会朝着稀疏的方向逐渐发展，这中间又会牵扯到量化、sparse kernel甚至sparse AI accelerator，总体来说，训练面临的挑战性会更大，这一点随着mixtral-8x7b的开源应该会造成大量高质量paper的产出。

论文推荐

关于MoE paper也非常多，https://zhuanlan.zhihu.com/p/542465517有总结，我这里给大家过滤一下，推荐一些可精读的MoE相关paper

1. Mixtral of Experts---by mistral.ai

2. Switch Transformers: Scaling to Trillion Parameter Models with Simple and Efficient Sparsity, JMLR'22：针对训练loss func的改进

3. OUTRAGEOUSLY LARGE NEURAL NETWORKS: THE SPARSELY-GATED MIXTURE-OF-EXPERTS LAYER，ICLR'17: 提出sparse MoE的文章，更加贴近LLM训练和推理特性的MoE，目前主流的MoE结构，也是Mixtral-8x7b的MoE架构

4. Megablocks: Efficient sparse training with mixture-of-experts ,2022：稀疏大矩阵乘法CUDA实现

5. DeepSpeed-MoE: Advancing Mixture-of-Experts Inference and Training to Power Next-Generation AI Scale：针对MoE的训练和推理的端到端解决方案
