本文为Milvus Week系列第二篇，该系列旨在分享Zilliz、Milvus在系统性能、索引算法和云原生架构上的创新与实践，以下是DAY2内容划重点：
Struct Array + MAX_SIM ，能够让数据库看懂 “多向量组成一个实体” 的逻辑，进而原生返回业务要的完整结果
用向量数据库的人大概率都碰过这类问题：数据库里存的是被拆成片段的向量（比如一篇文档的段落向量、商品的单张图片向量），但业务要的是完整的实体（整个文档、整个商品）。
举几个真实场景中的案例：
知识库检索：存的是段落向量，然而用户想搜的是最相关的几篇文档，却因为搜到的多个段落匹配到的同一篇文档，导致去重后文档数量不足；
电商搜索：存的是商品图向量，结果召回的结果是同一商品的不同角度图占满检索结果，无法返回足量商品；
视频平台：存的是片段向量，导致最后搜到的都是同一部视频的不同切片；

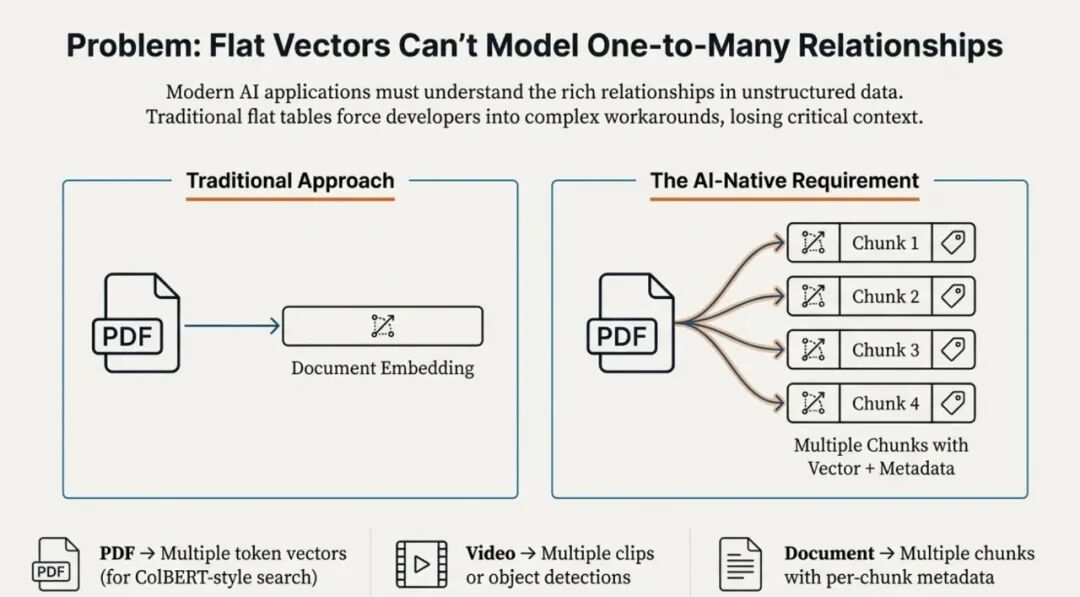

这些问题本质上都是一回事：视角错位。数据库认为“一个向量 = 一条数据”，但业务看来 “多个向量 = 一个实体”。结果就是应用层需要额外加去重、分组、rerank，既麻烦又容易出 bug。
好在 Milvus 2.6.4 出了 Struct Array + MAX_SIM 功能，能够让数据库看懂 “多向量组成一个实体” 的逻辑，进而原生返回业务要的完整结果。
下面用Wikipedia 文档检索、ColPali 文档图像检索两个真实案例，做详细解读。（在本文场景中：我们用它来存储一个实体的多个向量，但它的能力远不止于此，你还能用它聚合任何类型的结构化数据。）
01
什么是 Struct Array？原理是什么

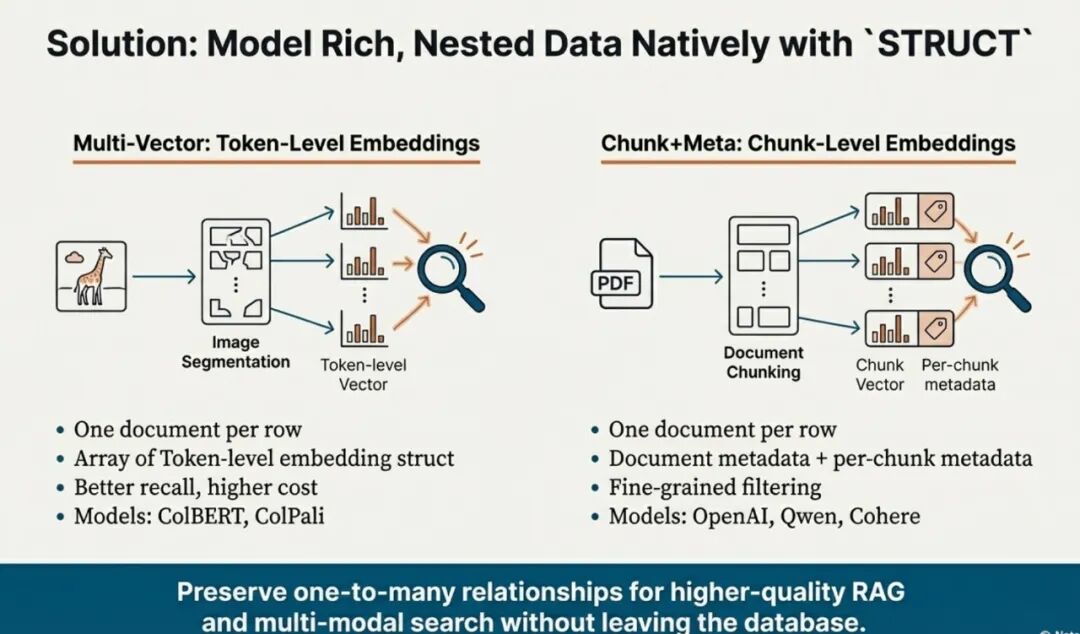

Struct Array 的本质，就是允许在一个字段里存储多个结构化对象（可以包含标量、向量、字符串等任意类型），然后把它们组织成一个整体。
Struct Array的核心价值在于打破传统数据结构的限制：允许在单个字段中存储多个结构化对象（可包含标量、向量、字符串等任意数据类型），并将这些对象组织为一个逻辑整体。这种结构特别适用于处理 “多向量组合” 场景（如文本分词后的 embedding list）。
而 MAX_SIM（最大相似度求和）算法则是基于 Struct Array 实现语义级检索的核心实现路径 。 它解决了传统检索依赖词形完美匹配的痛点，通过向量语义相似度实现更灵活的匹配逻辑。
接下来我们通过一个案例，来详细拆解 MAX_SIM 的计算逻辑（所有向量均通过相同的 embedding 模型生成，相似度采用余弦相似度计算，取值范围 [0,1]）。
假设用户输入的query是“机器学习入门课程”，由4个向量组成，"机器", "学习", "入门", "课程"。数据库中有两篇doc，[1]新手深度神经网络python实战; [2]理论进阶之大模型paper详解; 也分别tokenization后按向量储存。

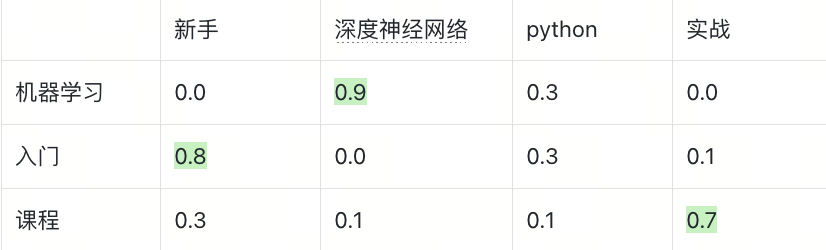

我们先来计算query和doc_1的相似度。首先，我们计算query中的每个向量和doc内的每个向量之间的cosine相似度，如下表所示。
对于query中的每个向量，我们都会从doc中找到最为匹配的向量。例如query中的“机器学习”将匹配doc_1中的“深度神经网络”，“入门”将匹配“新手”，“课程”将匹配“实战”，最终query和doc_1的相似度为以上最佳匹配的相似度之和，0.9 + 0.8 + 0.7 = 2.4.

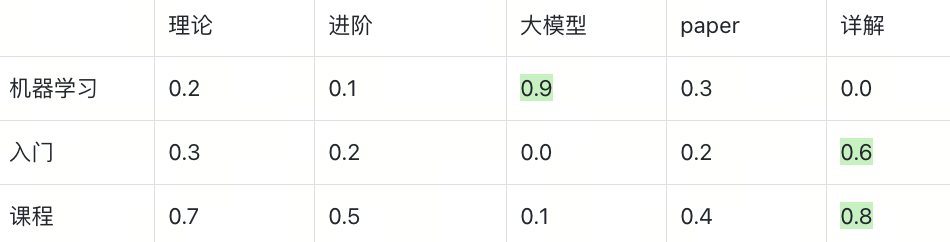

同理，我们计算query和doc_2的相似度，“机器学习”将匹配“大模型”，“入门”和“课程”都会匹配“详解”，但是我们注意到，“入门”和最佳匹配“详解”的相似度只有0.6，所以最终相似度得分只有0.9 + 0.6 + 0.8 = 2.3，低于doc_1，这符合我们的预期。
基于上述案例，可总结 MAX_SIM 的三大关键特性：
语义优先，不依赖词形匹配：核心依赖向量 embedding 的语义相似度，而非关键词的字面重合（如 “机器学习” 与 “深度神经网络” 无相同字符，但语义匹配度高达 0.9），更适合处理同义词、相关概念的检索场景。
长度与顺序无关：不限制 query 和文档的向量列表长度（如 doc_1 含 4 个向量、doc_2 含 5 个向量，均能正常计算），且无需考虑向量的顺序（如 query 的 “入门” 在前、文档的 “新手” 在后，不影响匹配结果）。
平等关注每个 query 向量：对 query 中的每个核心向量，均取其最佳匹配值参与求和，避免因部分向量未匹配导致的检索偏差（如 “入门” 向量的匹配质量直接影响最终得分）。
目前，Milvus 作为开源向量数据库，依托其高效的向量检索引擎，已扩展支持基于 Struct Array 的 MAX_SIM 算法：
可直接存储多向量组合的 Struct Array 数据，无需额外拆分字段；
结合向量索引（如 IVF、HNSW）优化最佳匹配的计算效率，避免全量遍历；
适用于长文本检索、多维度语义匹配等场景（如文档摘要匹配、多关键词语义检索），为 AI 应用提供更灵活的检索方案。
02
Struct Array适用场景
Struct Array的核心能力概括来说，有三点：
能把不同类型的数据（标量、向量、字符串）凑成一个结构化对象；
让数据库里的 “一行” 对应业务里的 “一个东西”（文章 / 商品 / 视频）；
配合 MAX_SIM 这类聚合函数，数据库直接返回实体级结果，不用应用层做额外工作。
因此，如果你的数据存在 “整体 - 部分” 结构（如一篇文章包含多个段落、一个商品对应多张图片），业务需要返回完整实体而非碎片化向量（如用户需获取文章列表而非零散段落），且正面临应用层需手动实现复杂去重、分组与重排逻辑，或是向量检索结果中同一实体反复占据 Top 位导致冗余的问题时，Struct Array 正是适配这类需求的解决方案。
在需要多向量检索的AI应用场景中尤其适合：ColBERT 模型将一个文档拆分为 100-500 个 Token 向量，适用于法律文档、学术论文的细粒度检索；ColPali 模型把一个 PDF 页转化为 256-1024 个 Patch 向量，可满足财报、合同、发票等跨模态检索场景的需求。
拿电商商品举例子就懂了：
以前存商品图：是扁平化存储思路，一张图一行数据，同一个商品的正面、侧面图得拆成 3 行，搜的时候还得自己去重；
用 Struct Array：一个商品占一行，所有图片的角度、是否主图、向量信息，都塞在images这个字段里 —— 数据库可以直接认出这是一个商品的所有图。
再看知识库的场景：
以前存维基百科：一篇文章拆成 N 个段落，每个段落一行，搜出来全是零散段落；
用 Struct Array：一篇文章一行，所有段落的文本和向量都包在 “paragraphs” 字段里，数据库返回的直接是整篇文章。
03
实战
实战Demo 1：Wikipedia文档检索
目标：将段落数据转换为文档数据，实现文档级检索。
核心流程：数据分组 → 创建 Schema → 插入数据 → 创建索引 → 搜索
Data Model
{ "wiki_id": int, # WIKI ID(主键） "paragraphs": ARRAY<STRUCT< # paragraph 数组 text:VARCHAR # 每个段落的文本 emb: FLOAT_VECTOR(768) # 每个段落文本的向量 >>}
实现
1. 数据分组转换
数据集来源： https://huggingface.co/datasets/Cohere/wikipedia-22-12-simple-embeddings
import pandas as pdimport pyarrow as pa# 加载数据并按 wiki_id 分组df = pd.read_parquet("train-*.parquet")grouped = df.groupby('wiki_id')# 为每篇文章构建段落数组wiki_data = []for wiki_id, group in grouped: wiki_data.append({ 'wiki_id': wiki_id, 'paragraphs': [{'text': row['text'], 'emb': row['emb']} for _, row in group.iterrows()] })2. 创建 Milvus Collection
from pymilvus import MilvusClient, DataTypeclient = MilvusClient(uri="http://localhost:19530")schema = client.create_schema()schema.add_field("wiki_id", DataType.INT64, is_primary=True)# 定义 Struct Arraystruct_schema = client.create_struct_field_schema()struct_schema.add_field("text", DataType.VARCHAR, max_length=65535)struct_schema.add_field("emb", DataType.FLOAT_VECTOR, dim=768)schema.add_field("paragraphs", DataType.ARRAY, element_type=DataType.STRUCT, struct_schema=struct_schema, max_capacity=200)client.create_collection("wiki_docs", schema=schema)3. 插入数据并创建索引
# 批量插入client.insert("wiki_docs", wiki_data)# 创建 HNSW 索引index_params = client.prepare_index_params()index_params.add_index( field_name="paragraphs[emb]", index_type="HNSW", metric_type="MAX_SIM_COSINE", params={"M": 16, "efConstruction": 200})client.create_index("wiki_docs", index_params)client.load_collection("wiki_docs")4. 搜索文档

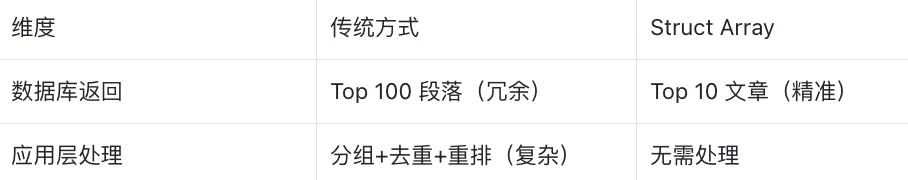

# 搜索查询import coherefrom pymilvus.client.embedding_list import EmbeddingList# 数据集的向量是通过 cohere的 embedding 模型multilingual-22-12，query文本也需要使用相同的模型生成co = cohere.Client(f"<<COHERE_API_KEY>>")query = 'Who founded Youtube'response = co.embed(texts=[query], model='multilingual-22-12')query_embedding = response.embeddingsquery_emb_list = EmbeddingList()for vec in query_embedding[0]: query_emb_list.add(vec)results = client.search( collection_name="wiki_docs", data=[query_emb_list], anns_field="paragraphs[emb]", search_params={ "metric_type": "MAX_SIM_COSINE", "params": {"ef": 200, "retrieval_ann_ratio": 3} }, limit=10, output_fields=["wiki_id"])# 结果：直接返回 10 篇不同的文章！for hit in results[0]: print(f"文章 {hit['entity']['wiki_id']}: 相似度 {hit['distance']:.4f}")效果对比：
当然，以上Wikipedia 案例展示了基础的段落检索场景。Struct Array 的真正威力在于支持各种多向量场景：

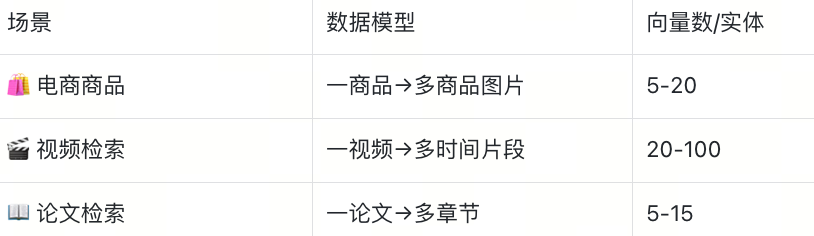

传统检索场景

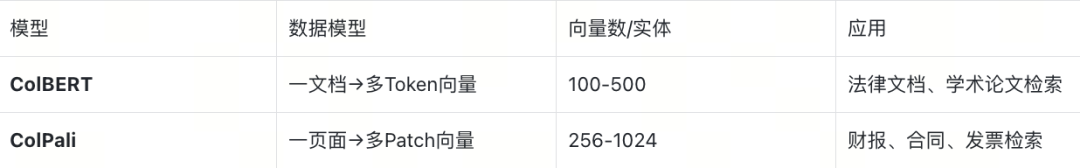

AI模型场景（重点）
实战Demo 2：ColPali文档图像检索

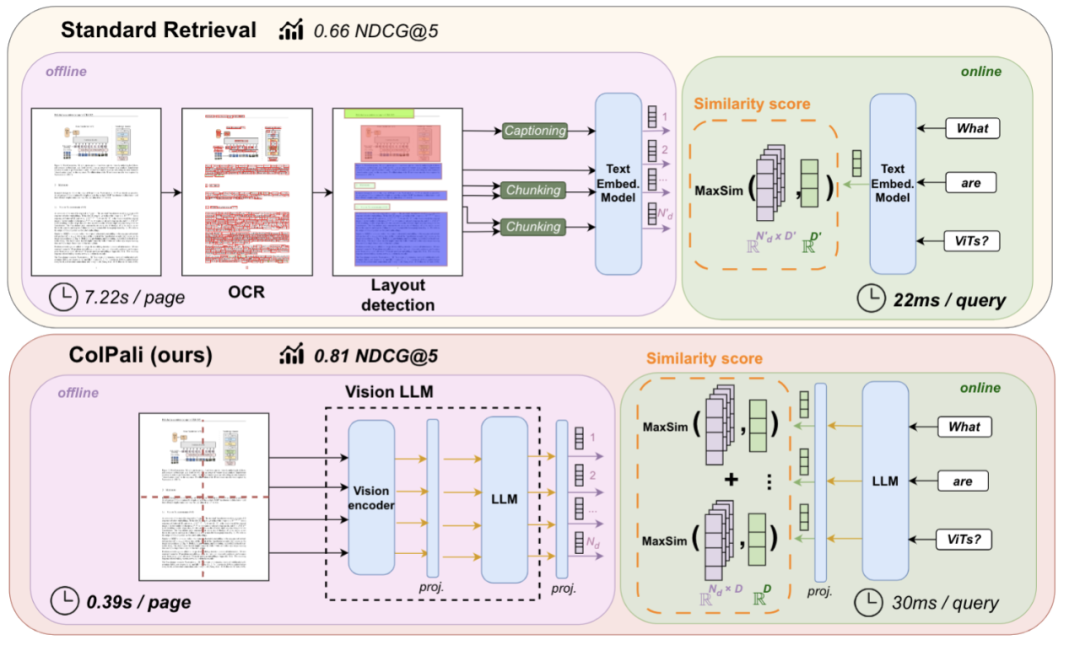

ColPali 是现在做 PDF 跨模态检索的热门模型，它会把一页 PDF 切成 1024 个 Patch，每个 Patch 一个向量。要是用传统方式存，一页 PDF 得拆成 1024 行，搜的时候根本没法聚合 ——Struct Array 刚好能解决这个问题。
此外，传统 PDF 检索靠 OCR 转文本，会丢图表、布局信息；ColPali 直接从图像切 Patch，保留所有视觉和文本信息，但需要数据库能处理 “一页 = 1024 个向量” 的聚合需求。
Struct Array 在ColPali文档图像检索领域的典型场景是Vision RAG。比如：财报检索（在数千份PDF中找到包含特定图表的页面）、合同审查（从扫描的合同中检索特定条款）、发票处理（检索特定供应商或金额的发票）、 演示文稿（找到包含特定图示的幻灯片）。
Data Model
{ "page_id": int, # 页面ID(主键） "page_number": int, # 页面在文档中是第几页 "doc_name": VARCHAR, # 文档名称 "patches": ARRAY<STRUCT< # Patch数组 patch_embedding: FLOAT_VECTOR(128) # 每个patch的向量 >>}实现
1. 数据准备
https://huggingface.co/vidore/colpali-v1.3
可以参考这个文档获取colpali如何将图片/文本转成多向量
import torchfrom PIL import Imagefrom colpali_engine.models import ColPali, ColPaliProcessormodel_name = "vidore/colpali-v1.3"model = ColPali.from_pretrained( model_name, torch_dtype=torch.bfloat16, device_map="cuda:0", # or "mps" if on Apple Silicon).eval()processor = ColPaliProcessor.from_pretrained(model_name)# 假设有2个文档，每个文档5页，共10张图片images = [ Image.open("path/to/your/image1.png"), Image.open("path/to/your/image2.png"), .... Image.open("path/to/your/image10.png")]# 将图片转换成多向量batch_images = processor.process_images(images).to(model.device)with torch.no_grad(): image_embeddings = model(**batch_images)2. 创建Collection：
from pymilvus import MilvusClient, DataTypeclient = MilvusClient(uri="http://localhost:19530")schema = client.create_schema()schema.add_field("page_id", DataType.INT64, is_primary=True)schema.add_field("page_number", DataType.INT64)schema.add_field("doc_name", DataType.VARCHAR, max_length=500)# Struct Array for patchesstruct_schema = client.create_struct_field_schema()struct_schema.add_field("patch_embedding", DataType.FLOAT_VECTOR, dim=128)schema.add_field("patches", DataType.ARRAY, element_type=DataType.STRUCT, struct_schema=struct_schema, max_capacity=2048)client.create_collection("doc_pages", schema=schema)3. 插入并索引
# 插入数据page_data=[ { "page_id": 0, "page_number": 0, "doc_name": "Q1财报.pdf", "patches": [ {"patch_embedding": emb} for emb in image_embeddings[0] ], }, ..., { "page_id": 9, "page_number": 4, "doc_name": "产品手册.pdf", "patches": [ {"patch_embedding": emb} for emb in image_embeddings[9] ], },]client.insert("doc_pages", page_data)# 创建索引index_params = client.prepare_index_params()index_params.add_index( field_name="patches[patch_embedding]", index_type="HNSW", metric_type="MAX_SIM_IP", params={"M": 32, "efConstruction": 200})client.create_index("doc_pages", index_params)client.load_collection("doc_pages")4. 跨模态搜索：文本查询→图像结果
# 搜索from pymilvus.client.embedding_list import EmbeddingListqueries = [ "quarterly revenue growth chart" ]# 将查询文本转换成多向量batch_queries = processor.process_queries(queries).to(model.device)with torch.no_grad(): query_embeddings = model(**batch_queries)query_emb_list = EmbeddingList()for vec in query_embeddings[0]: query_emb_list.add(vec)results = client.search( collection_name="doc_pages", data=[query_emb_list], anns_field="patches[patch_embedding]", search_params={ "metric_type": "MAX_SIM_IP", "params": {"ef": 100, "retrieval_ann_ratio": 3} }, limit=3, output_fields=["page_id", "doc_name", "page_number"])print(f"查询: '{queries[0]}'")for i, hit in enumerate(results, 1): entity = hit['entity'] print(f"{i}. {entity['doc_name']} - 第{entity['page_number']}页") print(f" 相似度: {hit['distance']:.4f}\n")输出示例：
查询: 'quarterly revenue growth chart'1. Q1财报.pdf - 第2页 相似度: 0.91232. Q1财报.pdf - 第1页 相似度: 0.76543. 产品手册.pdf - 第1页 相似度: 0.5231
这里的输出结果直接是 PDF 页面，我们不用管背后 1024 个 Patch 的细节，数据库已经自动搞定了聚合。
最后的话
传统数据库将数据打散成一行行记录，而 Struct Array 让数据库真正支持结构化聚合：通过灵活组合标量、向量、字符串等多种类型，让一行数据真正对应一个业务实体。
这意味着，复杂的数据聚合直接应用层的工程问题变成了数据库的原生能力，而这也是数据库的长期进化方向。
