对于任何处理高维数据的从业者而言，Embedding 可视化是一个绕不开的话题。它承诺将复杂的向量空间结构，以直观的二维或三维形式呈现出来。然而，理想与现实之间往往隔着巨大的“摩擦”：繁琐的数据预处理、大规模数据集下的性能瓶颈、以及分析工具与现有工作流的割裂，都极大地消耗着我们的时间与精力。
最近，Apple 开源的 「Embedding Atlas」 项目，正是针对这些长期存在的痛点，提出了一套系统性的解决方案。其核心哲学是“低摩擦”（Low-Friction），旨在将分析师的精力从工具配置的泥潭中解放出来，回归到数据洞察本身。
本文将结合其背后的学术论文，首先深度解析 Embedding Atlas 的技术架构，阐释其“低摩擦”理念的工程实现；然后，我们将分享一个利用该工具分析大模型（LLMs）性价比的实践案例。
Part 1: 技术架构解析——“低摩擦”的工程实现

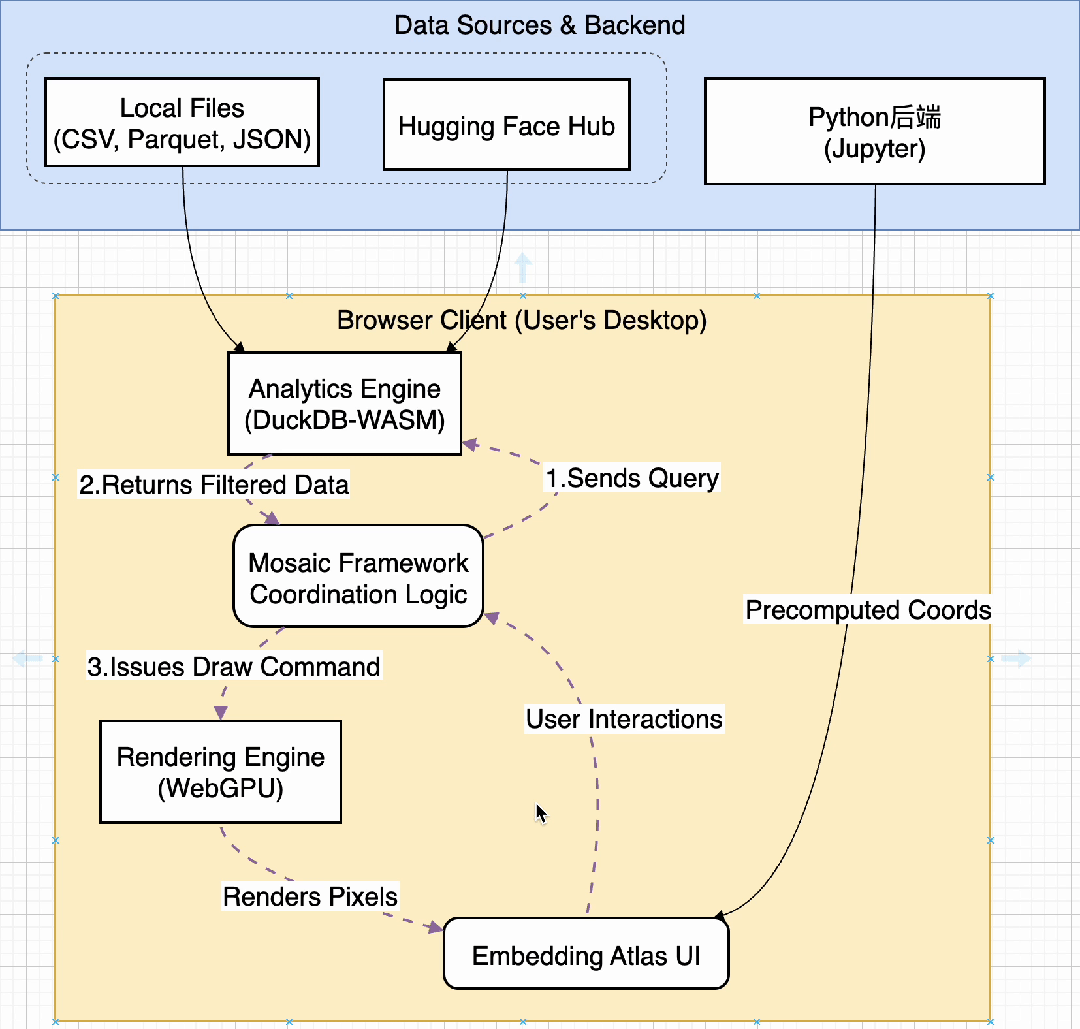

Embedding Atlas 的流畅体验并非偶然，其背后是一套经过精心设计的、基于现代 Web 技术的技术栈。在深入剖析每个组件之前，下图清晰地展示了其高层级的系统架构，揭示了各项先进技术是如何协同工作的：
「分析」与「渲染」任务都迁移到了浏览器客户端执行，极大地降低了对后端的依赖，并实现了前所未有的交互速度。我们可以从其渲染、分析和工作流三个层面来理解其核心优势。
1. 高性能渲染引擎：基于 WebGPU 的大规模数据呈现
传统 Web 可视化工具在面对数十万级别的数据点时，往往会出现交互卡顿，这是因为它们依赖的 WebGL 技术在处理大规模并行任务时已接近其能力上限。Embedding Atlas 则前瞻性地采用了 「WebGPU」 作为其渲染引擎（上图中的 「Rendering Engine」）。
「WebGPU」 是一种现代的、低级别的图形 API，被设计为 WebGL 的继任者。它为 Web 开发者提供了更接近底层硬件（GPU）的控制能力，类似于桌面端的 Vulkan、Metal 或 DirectX 12。这种直接控制使得大规模并行计算任务的调度更为高效。正如其论文所验证的，在 M1 Pro 芯片上，Atlas 渲染 「400 万个数据点仍能保持 30 FPS 以上的帧率」，这为流畅的交互式分析提供了坚实的性能基础。
此外，在处理密集数据点重叠的场景时，Atlas 还实现了一个重要的图形学技术：「顺序无关透明度（Order-Independent Transparency, OIT）」。在传统的渲染管线中，半透明物体的最终颜色取决于它们的绘制顺序，这在数据可视化中可能导致视觉误判。OIT 通过更复杂的渲染通道，确保了无论数据点的绘制顺序如何，最终呈现的颜色混合效果都是一致且准确的，这对于密度区域的精确表达至关重要。
2. 浏览器内分析引擎：由 DuckDB-WASM 驱动的实时交互
Embedding Atlas 最具变革性的设计之一，便是将强大的数据分析能力直接置于浏览器内。这彻底改变了传统“客户端请求-服务器计算-客户端渲染”的交互模式，消除了网络延迟带来的滞后感。
这一能力的核心是 「DuckDB-WASM」（上图中的 「Analytics Engine」）。
「DuckDB」 是一个为分析型查询（OLAP）设计的高性能、嵌入式、列式数据库。 「WASM (WebAssembly)」 是一种二进制指令格式，它允许开发者将在 C++, Rust 等高性能语言编写的代码，以接近原生的速度运行在浏览器中。
DuckDB-WASM 正是将 DuckDB 数据库完整地编译成了 WebAssembly，使其成为了一个“浏览器原生”的分析引擎。当用户在 Atlas 中进行筛选、聚合等操作时，实际上是在本地向这个浏览器内的 DuckDB 实例发送 SQL 查询。这些查询在本地瞬时完成，实现了真正的实时交互。
整个交互逻辑由 「Mosaic 框架」（上图中的 「Coordination Logic」）进行协调，它负责将用户的界面操作（如在直方图中选择一个区间）翻译成对 DuckDB 的查询，并将查询结果同步更新到所有相关的可视化组件（如散点图）上，这便是其“协同视图”（Coordinated Views）功能的底层实现。
3. 集成的算法与灵活的工作流
除了底层的渲染和分析引擎，Atlas 还将一系列常用的数据科学算法和灵活的部署选项整合在一起，进一步降低了使用门槛。
「内置算法」：Atlas 具备「自动聚类与打标」功能，用于快速发现数据集的宏观结构。其「密度等高线图」功能，则是基于**核密度估计（Kernel Density Estimation, KDE）**算法实现的。KDE 是一种非参数统计方法，用于估计随机变量的概率密度函数，在可视化中，它能将离散的数据点平滑地转换成连续的密度场，从而有效解决点位重叠问题。 「灵活的工作流」：Atlas 的设计充分考虑了与现有数据科学工作流的整合。它不仅是一个独立的 Web 应用，还提供了 「Jupyter Widget」 和 「Streamlit 组件」。这意味着用户可以在熟悉的 Notebook 环境中进行数据预处理，然后无缝地将数据“注入”Atlas 进行可视化探索，分析得出的子集也可以作为 DataFrame 对象返回到 Notebook 中，继续后续的分析流程，形成了一个完整的闭环。
Part 2: 实践案例——绘制大模型性价比分析图谱
理解了其强大的技术背景后，我进行了一项实践，目标是「分析上百个大模型（LLMs）在“上下文能力”与“输入成本”之间的关系」。
核心挑战：数据分布的预处理
直接将这两个字段作为 X, Y 轴进行可视化是行不通的。因为它们都存在「指数级、偏态化」的分布特征（例如，上下文长度从 4k 到 1M，跨越了多个数量级）。线性尺度的可视化会将绝大多数数据点压缩到图表的一个小角落，无法进行有效分析。
因此，在导入 Atlas 之前，我们使用 DuckDB 进行了两步关键的预处理：
「对数变换 (Log Transformation)」：我们对两个字段应用 LOG10(value + 1)变换。对数变换是处理幂律或指数分布数据的标准方法，它能有效地将数据从一个乘法尺度转换到一个加法尺度，使得不同数量级的数据可以在同一个线性空间内进行比较。+1操作是为了处理成本为 0 的情况，避免对数函数的定义域问题。「最小-最大归一化 (Min-Max Normalization)」：接着，我们将变换后的值缩放到 [0, 1]区间。这一步主要是为了保证数据在送入可视化工具后，其 X 轴和 Y 轴的尺度统一，避免因原始范围不同而导致图形发生不必要的拉伸或压缩，从而保持其真实的几何关系。
在 Atlas 中进行探索性分析
当我们将这份经过精心处理的数据导入 Atlas 后，其作为一个集成分析环境的优势便显现出来。

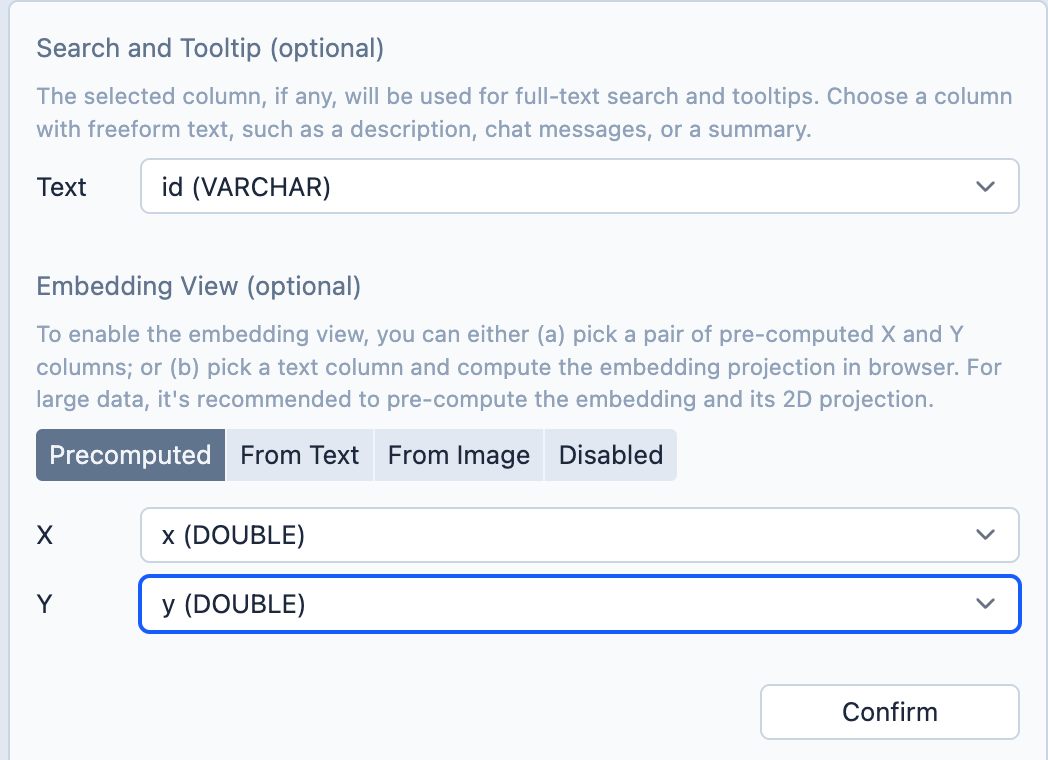

（译数据解读：这里的id是model name, x 和 y是我们做过上文处理之后的数据。）
「宏观结构分析」：我们首先利用「协同视图」功能，将数据点按照 X 轴（上下文能力）和 Y 轴（输入成本）的值进行着色。
❝

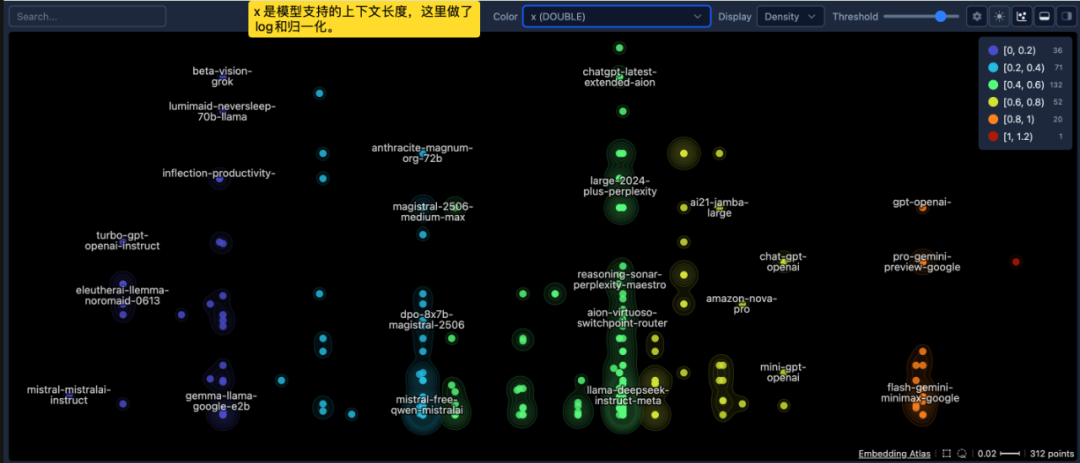

x 是模型支持的上下文长度，经过对数变换与归一化处理。 这张图清晰地揭示了模型的“长文能力”分布。颜色越亮，代表支持的上下文窗口越长。
「按 Y 轴着色」： ❝

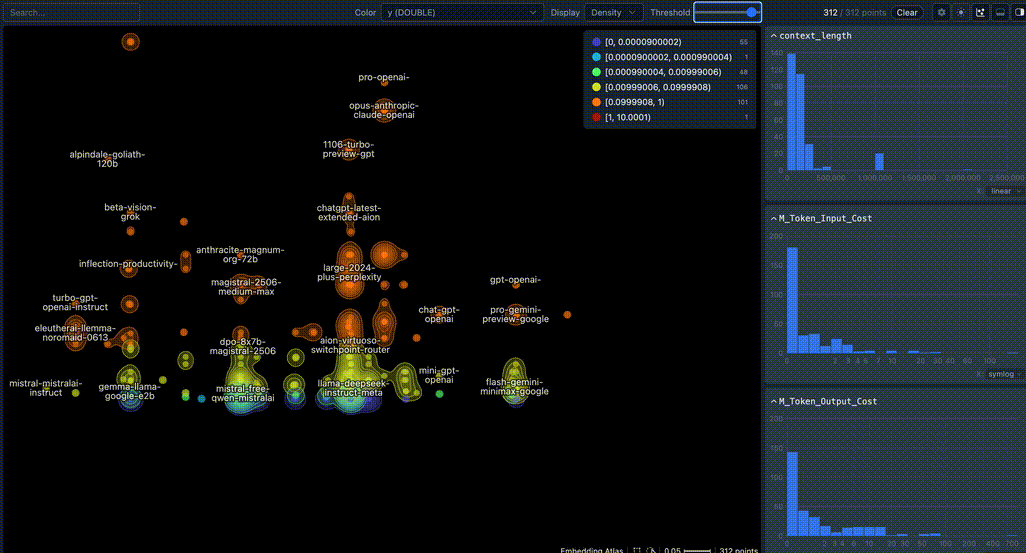

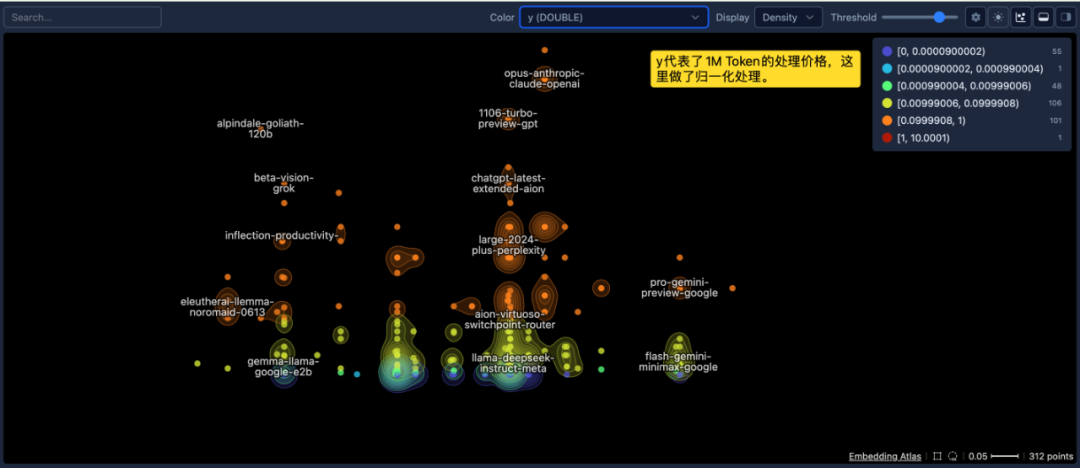

y 代表了 1M Token 的处理价格，经过对数变换与归一化处理。 这张图则直观地展示了成本的分布，大部分经济型模型都聚集在底部的“冷色区”。
❞
交互式下钻」：基于宏观认知，我们开始进行交互式探索。例如，我们想寻找“高性价比长文模型”，便在图的「右下角（长上下文、低成本）区域」用鼠标画了一个圈。侧边栏的元数据图表立刻更新。。当我们发现一个有趣的离群点时，「悬浮提示」功能可以立刻显示其
id和所有详细元数据，省去了来回查找的麻烦。
总结：加速从数据到洞察的过程
通过这次从技术架构解析到动手实践的完整体验，我们认为 Embedding Atlas 的核心价值在于：它「显著降低了高质量、探索性数据可视化的门槛，加速了从原始数据到有效洞察的转化过程」。
它通过坚实的工程实现（WebGPU, DuckDB-WASM）解决了性能这一基础障碍，又通过精巧的功能设计（协同视图、内置算法、灵活集成）极大地提升了分析的流畅度和深度。它不仅仅是一个渲染工具，更是一个遵循现代数据科学工作流思想的、集成化的分析环境。对于任何需要理解高维数据集的专业人士来说，Embedding Atlas 无疑是一款值得投入时间学习和使用的强大工具。
