在产品研发或详细设计过程中，我们经常需画业务流程图，以便清晰展示自己的设计思路。好的设计，往往藏在设计图中。
要画出正确的，逻辑清晰的设计图。特别是复杂业务的设计图，通常需人工以天为计，常用的工具包括亿图图示、WPS、Process On、Visio、Drawio等。
看
重
点

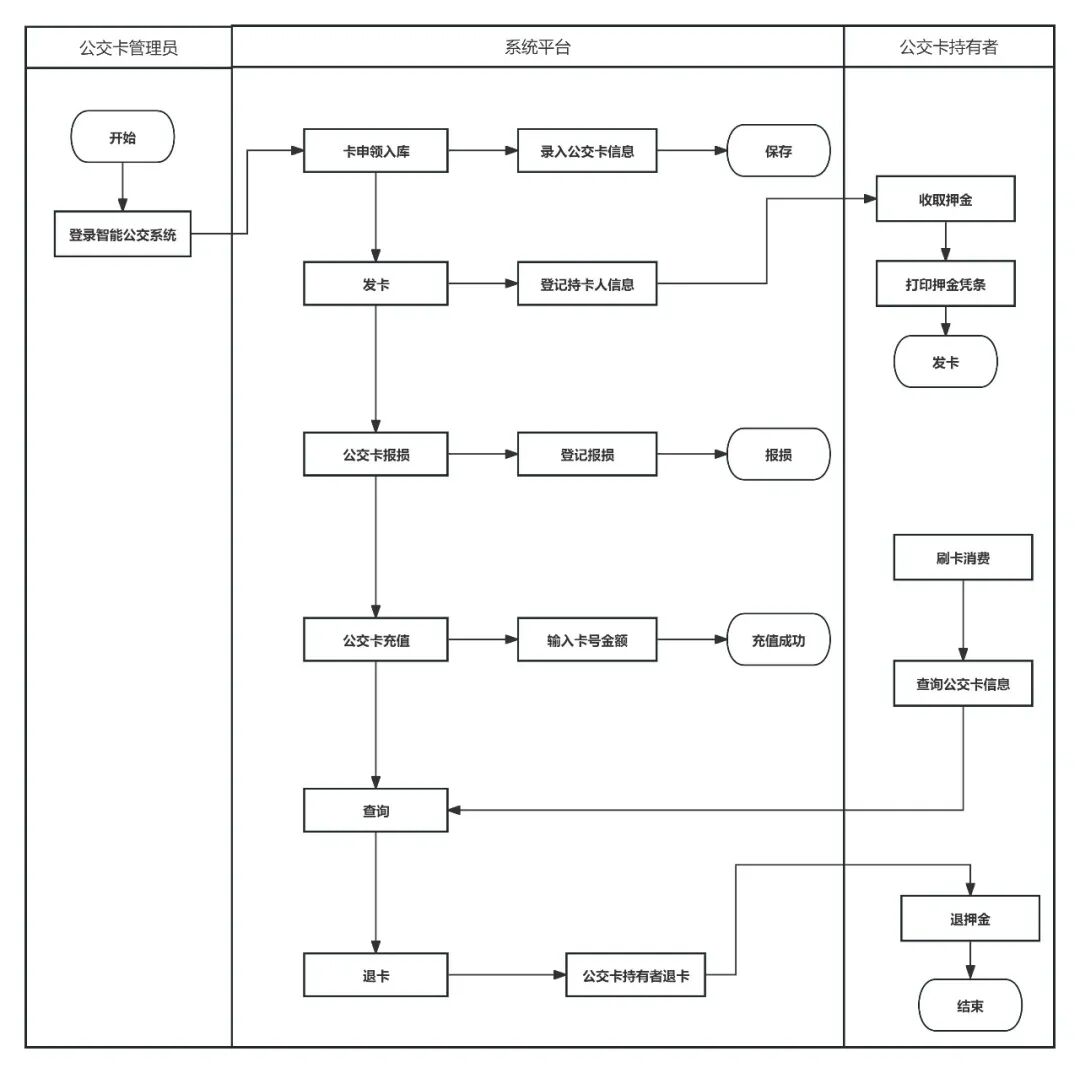

标准业务流程图需满足3大标准：
（1）业务逻辑清晰：业务关系
（2）业务流程完整：业务流程顺序正确
（3）完成效果规范：符号正确
什么是Mermaid语法？
Mermaid是目前最流行的文本绘图工具，支持：流程图、时序图、功能结构图、甘特图等多种图表类型，它的优点在于可以通过几行代码快速生成复杂的图表，适合需要频繁更新或版本控制的场景。
深耕AI实战：用DeepSeek来画业务流程图，只要使用正确的提示词把你的思路给它，就可以秒间出图，效果真的非常炸裂。下面以业务流程图为例，讲解操作步骤。
第一步：设计专业的-Mermaid语法-提示词
请用 Mermaid 语法帮我画一个交易订单管理业务流程图，业务具体描述如下：
1.注册用户通过商品信息页面在线浏览商品，将需要购买的商品添加进购物车内，点击“结算”按钮后开始录入订单信息。
2.用户在订单信息录入页面上选择支付方式，填写并确认收货人、收货地址和联系方式等信息。
3.点击“提交订单”按钮后产生订单，并开始进行订单结算。
4.订单需要在30分钟内进行支付，否则会自动取消，用户也可以手工取消订单。
5.用户支付完成，经确认后，系统开始备货，扣除该商品可接单数量，并移除用户购物车中的所有商品资料。
6.生成订单表单，出货完毕，订单生效。为用户快递商品，等待用户接收。
7.用户签收商品，交易完成。

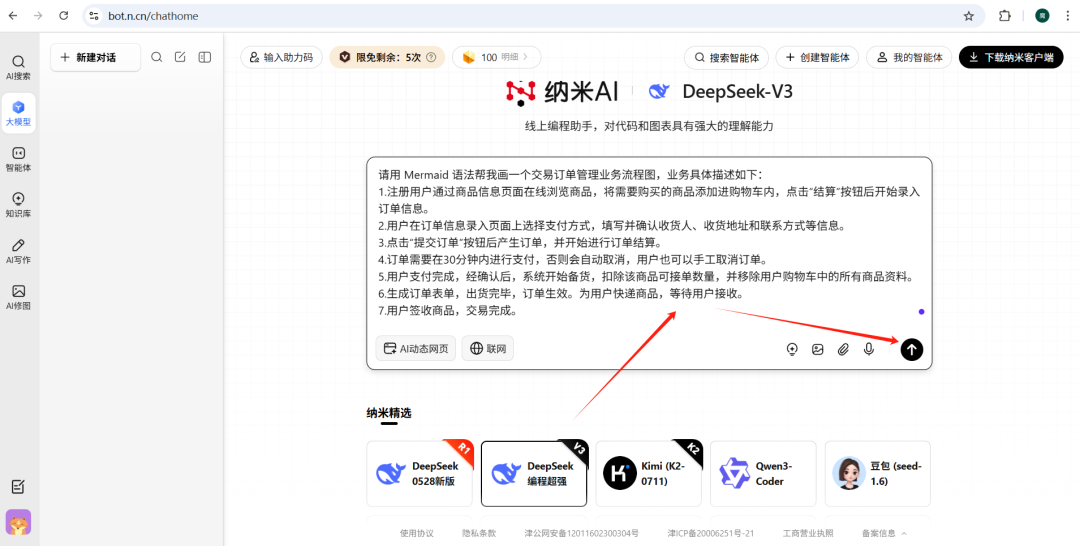

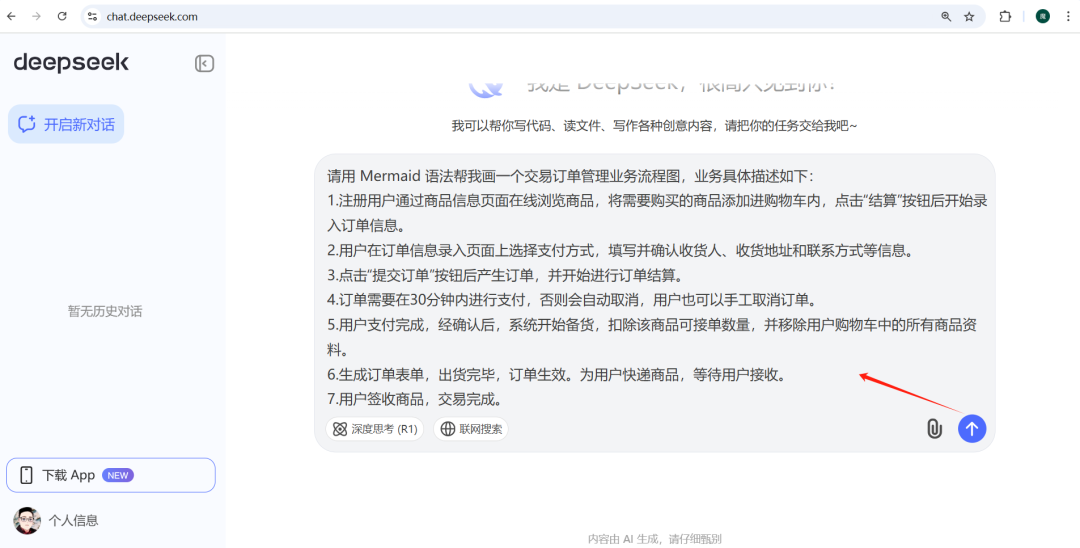

第二步：提示词喂给DeepSeek-产出图表和Mermaid代码
AI工具执行推荐：
（2）纳米AI：https://bot.n.cn/ -> DeepSeek V3

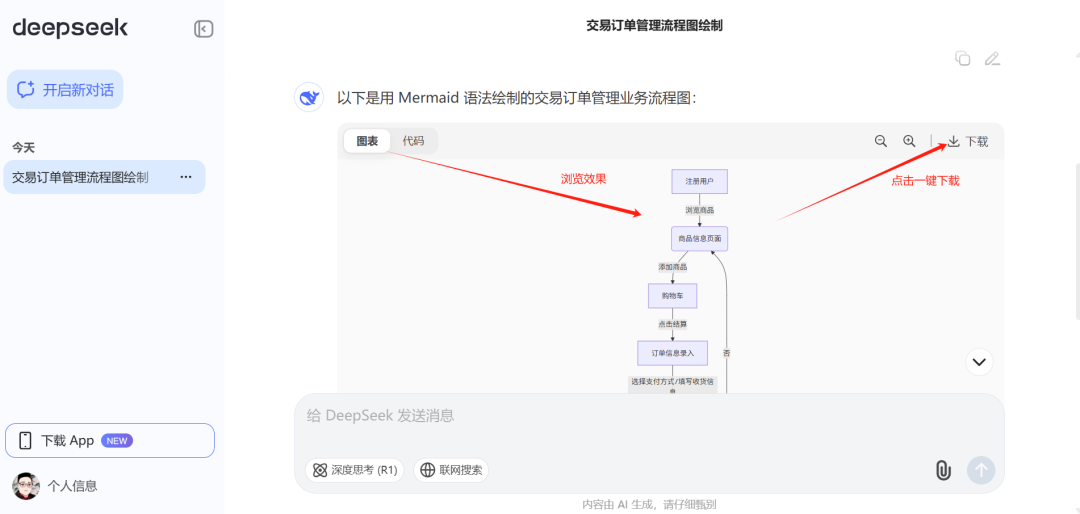

第三步：一键下载图表
第四步：复制Mermaid格式代码到Drawio个性化调整；
（1）复制代码

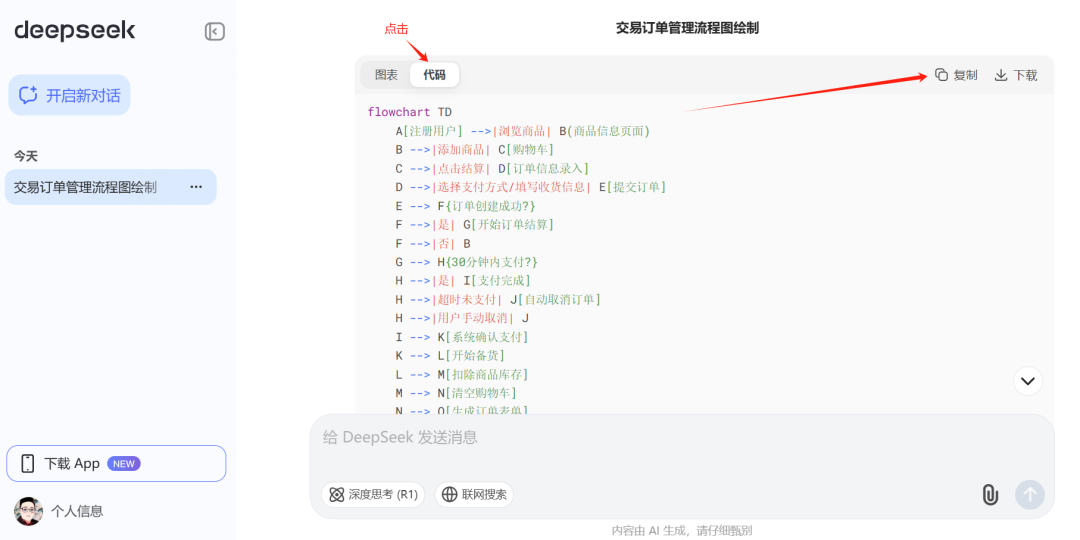

DeepSeek官网复制

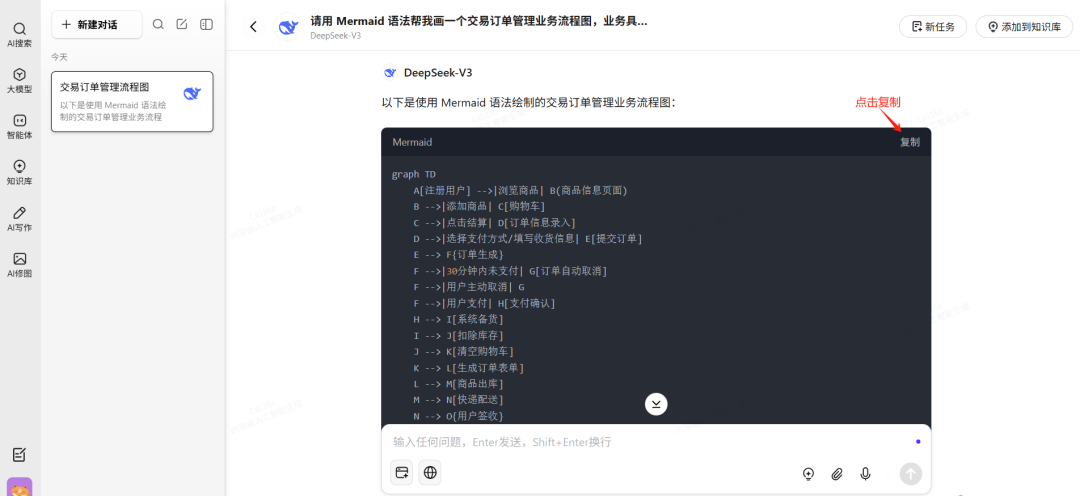

纳米AI -> DeepSeek V3复制
（2）Drawio个性化调整 -> 下载

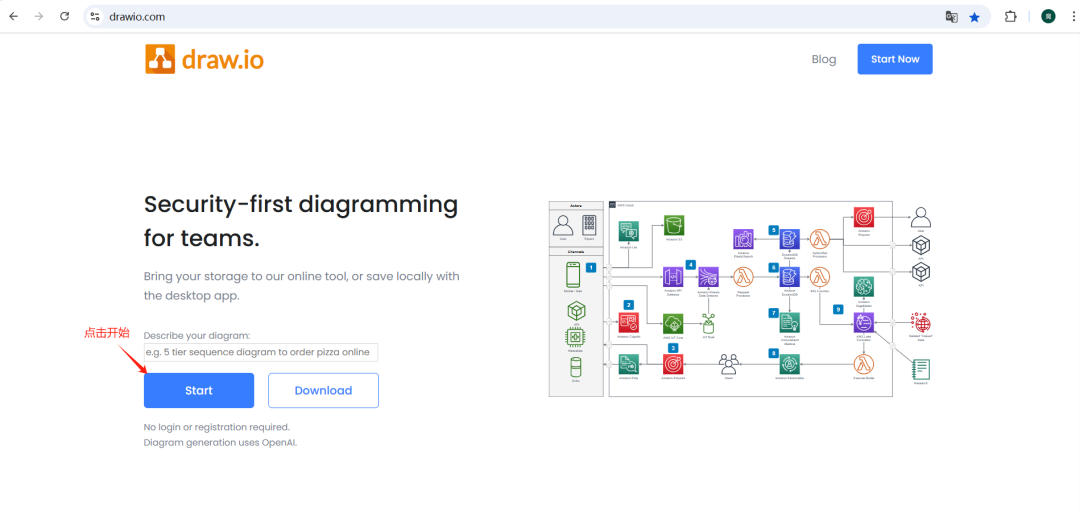

1. 打开Drawio官网地址：
https://www.drawio.com/

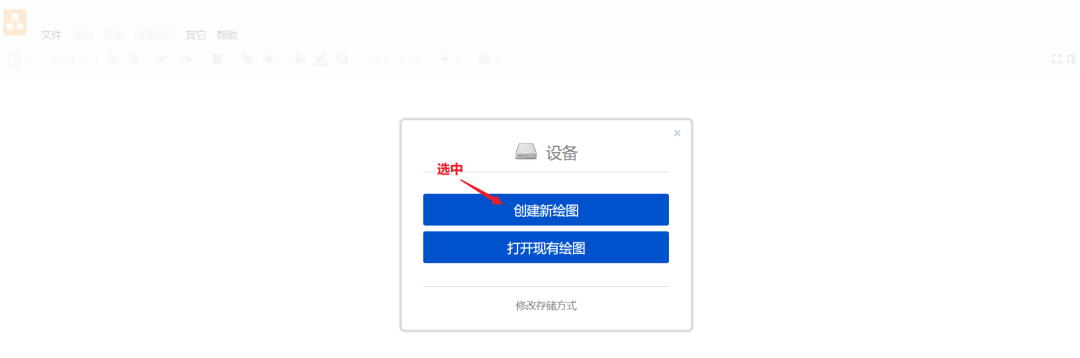

2. 创建绘图

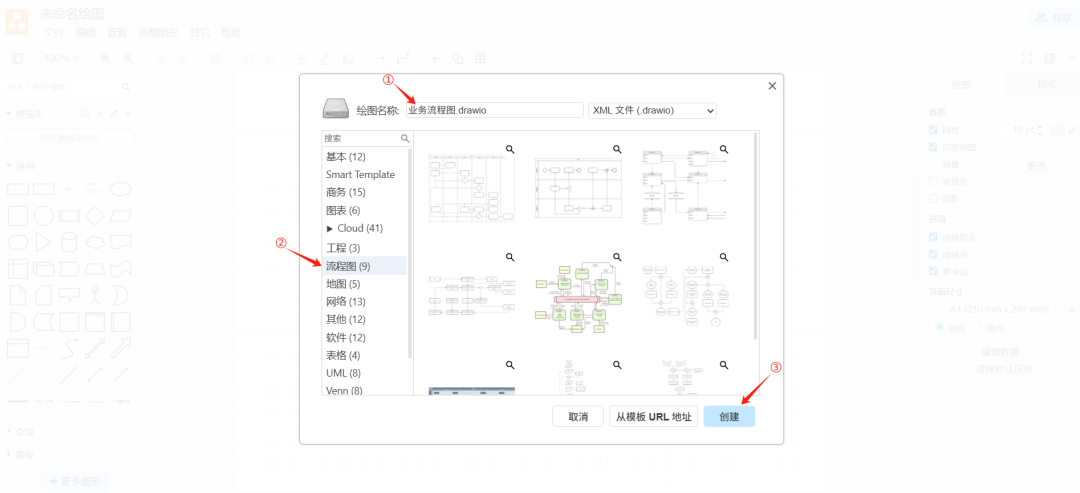

3. 创建流程图drawio文件

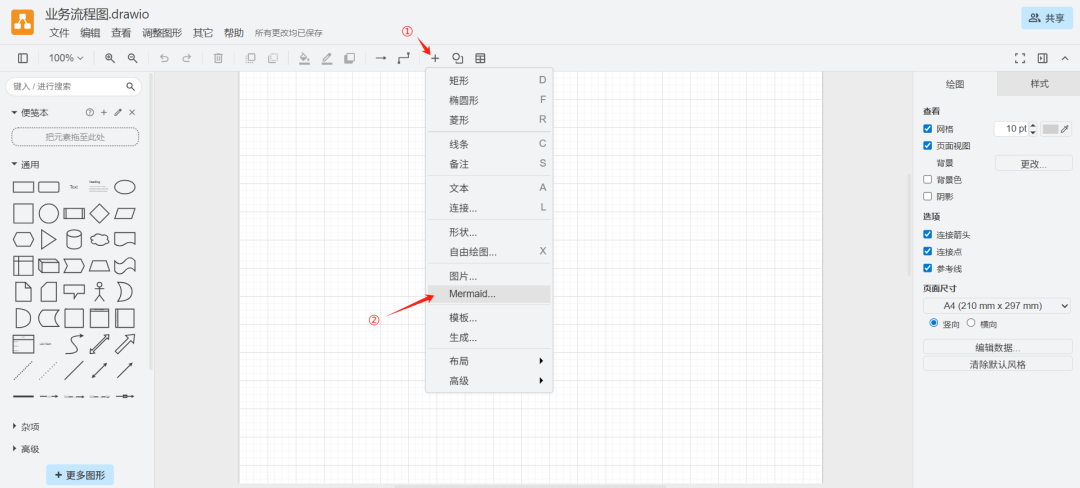

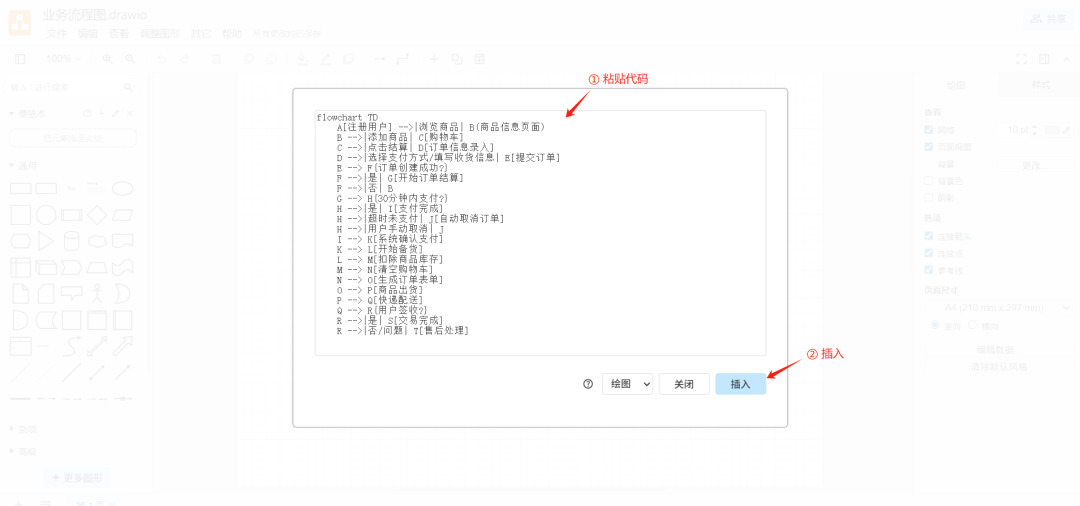

4. + -> Mermaid

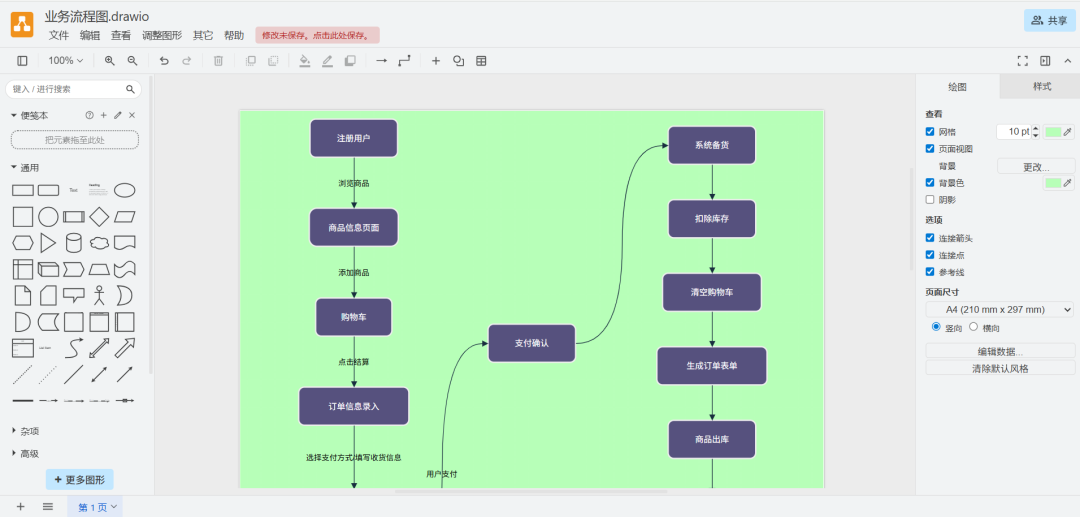

5. 生成效果

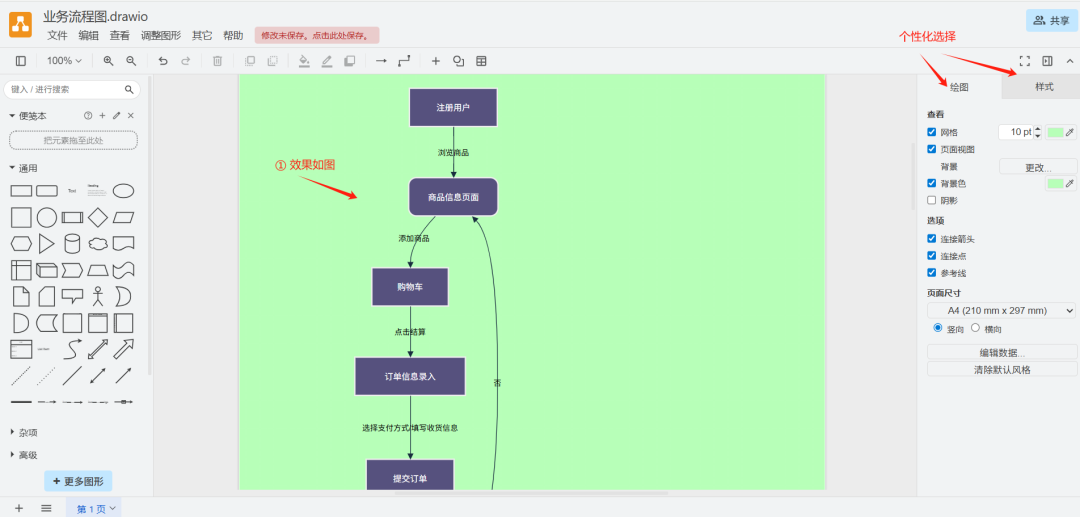

效果演示：个性化调整

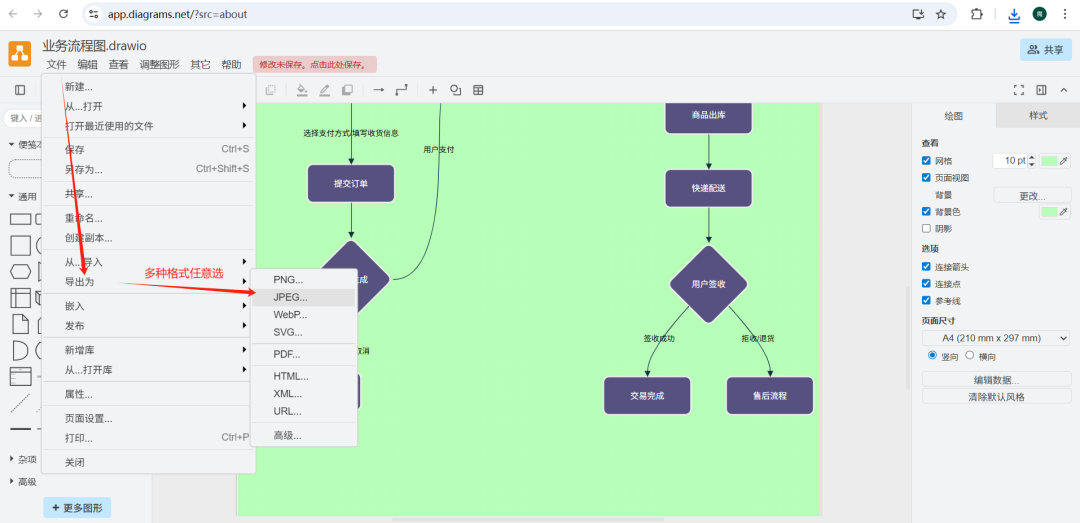

导出图片

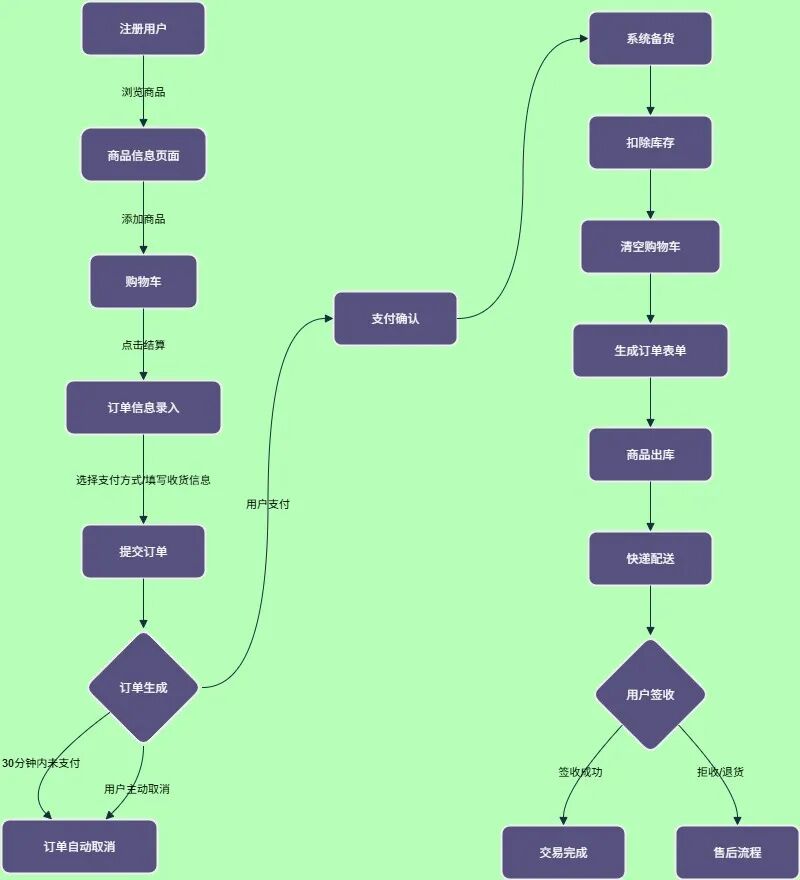

最终效果
