在探索 Coze Studio 的过程中，除了其优雅的 DDD 与整洁架构外，最令我着迷的莫过于它的核心——工作流（Workflow）引擎。我们只需要在前端画布上通过拖拽连接不同的节点（大模型、代码、知识库...），就能创造出一个强大的 AI 应用。
这背后隐藏着一系列有趣的技术问题：
一个可视化的画布定义（JSON），是如何被翻译成机器可以理解和执行的代码的？ 当一个需要用户输入的节点（如“问答”节点）出现时，工作流是如何优雅地暂停、等待，然后从断点处无缝恢复的？ 那些复杂的循环、分支和嵌套逻辑，又是如何在后端被精确调度和执行的？
这些问题的答案，都藏在 Coze Studio 的源码之中。它不仅是一个工作流引擎，更是一个关于状态管理、依赖解析和流程控制的精彩范本。
本文将不再局限于概念，而是深入其 Go 语言实现的肌理，完整解构 Coze 工作流引擎从“静态定义”到“动态执行”的全过程。让我们一起踏上这场源码之旅，探寻 Coze Studio 是如何赋予画布以“生命”的。
1. 宏观蓝图：工作流的生命周期
与上一篇分析的整洁架构类似，Coze 的工作流引擎也遵循着清晰的阶段划分。一个工作流从创建到执行，主要经历两个核心阶段：编译时（Compile Time） 和 运行时（Runtime）。

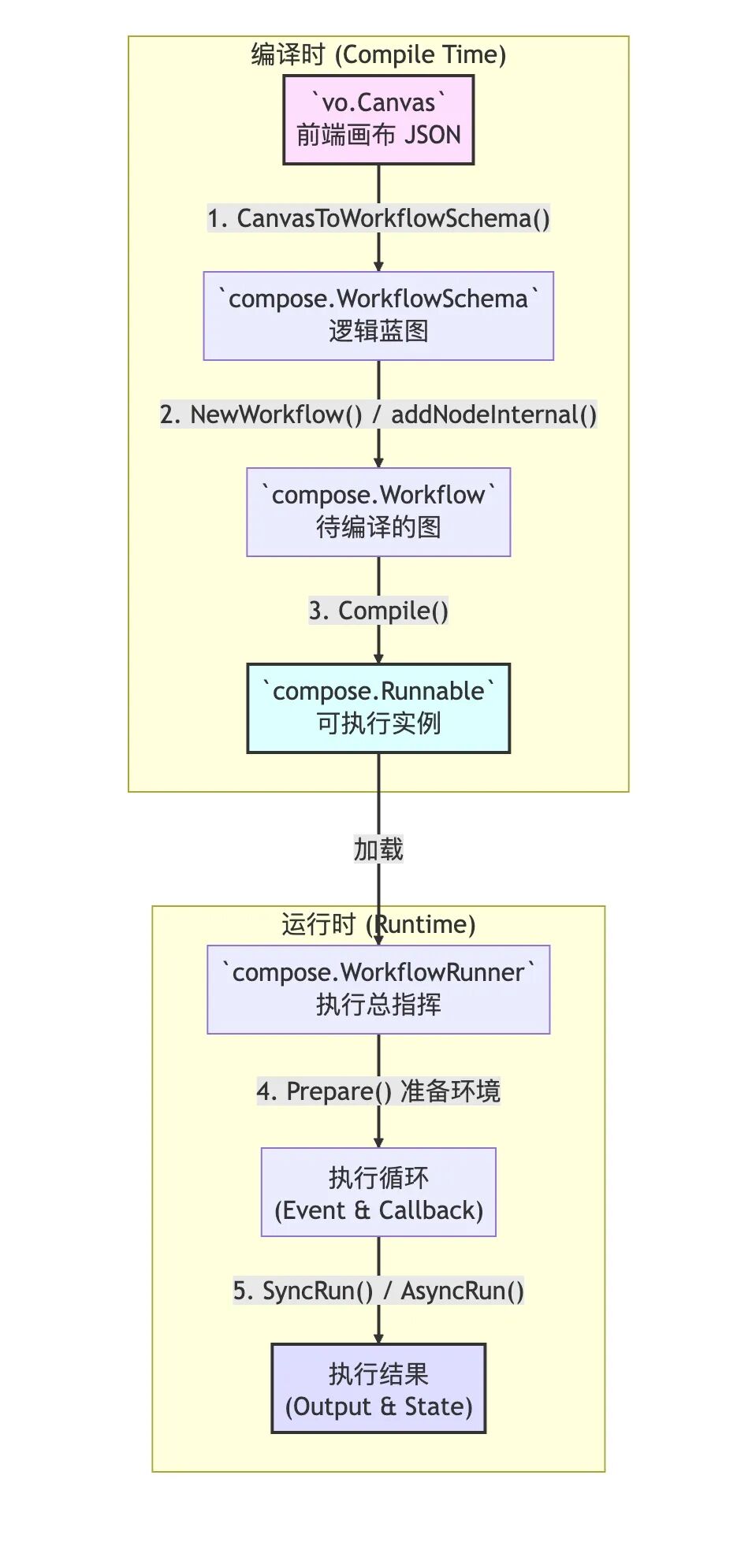

整个生命周期可以用下面这张图来概括：
vo.Canvas：一切的起点，是前端画布的原始 JSON 定义，包含了节点、边、位置等所有可视化信息。compose.WorkflowSchema：这是编译阶段的第一个关键产物。它剥离了所有可视化细节，只保留了纯粹的逻辑结构。其核心是Nodes（节点列表）、Connections（连接关系）和Hierarchy（层级关系，用于表达循环等复合节点的父子结构）。compose.NodeSchema：Schema 中对单个节点的详细定义。除了类型、配置等信息外，最重要的字段是InputSources。它精确定义了当前节点的每个输入参数分别来自哪里（上游节点的哪个输出、一个固定的静态值、还是全局变量），是后续依赖解析的基石。compose.Workflow：一个中间状态的“装配台”。它负责接收WorkflowSchema，并基于它来实例化所有节点、解析它们之间的复杂依赖关系，最终构建出一个完整的、待编译的图（DAG）。compose.Runnable：编译的最终产物，一个真正“可执行”的实例。它封装了所有执行逻辑，但它本身是无状态的，可以被复用。compose.WorkflowRunner：运行时的“总指挥”。每次执行都会创建一个 Runner。它负责为Runnable注入本次运行所需的上下文，如输入参数、事件回调、中断恢复的状态等。执行结果 ：Runner 启动后，工作流开始运行，最终产生输出或各种事件（如节点开始/结束、等待用户输入等）。
理解了这个生命周期，我们就有了探索源码的地图。下面，让我们深入到编译和运行这两个核心阶段，看看代码是如何实现的。
2. 编译阶段：将蓝图编织为可执行图
编译阶段的核心任务，是将一份静态的、描述性的 WorkflowSchema，转变为一个动态的、包含了所有执行逻辑的 Runnable 对象。这个过程就像一位巧匠，将零散的零件（节点）按照图纸（依赖关系）精确地组装起来。
2.1 从 Canvas 到 Schema：净化与适配
第一步是清洗数据。前端传来的 Canvas 定义充满了与执行无关的信息。我们需要一个适配器将其转换为纯净的 WorkflowSchema。这个转换的职责由 CanvasToWorkflowSchema 函数承担。
// file: coze/coze-studio/backend/domain/workflow/internal/canvas/adaptor/to_schema.go
func CanvasToWorkflowSchema(ctx context.Context, s *vo.Canvas) (sc *compose.WorkflowSchema, err error) {
// 1. 裁剪孤立节点，移除任何没有连接的节点
connectedNodes, _ := PruneIsolatedNodes(s.Nodes, s.Edges, nil)
// 2. 遍历节点列表，将每个 vo.Node 转换为 compose.NodeSchema
// 3. 收集所有边 (vo.Edge)，并规范化端口名
// 4. 对 Schema 进行初始化，验证图的合法性
// ...
}
一个有趣的细节是端口规范化（normalizePorts）。例如，一个条件判断节点，在前端可能定义了 true 和 false 两个输出端口，但在引擎内部，它们被统一规范为 branch_0 和 default 这样的标准名称。这确保了上层语义的多样性不会侵入引擎的底层实现。
2.2 从 Schema 到 Workflow：装配、依赖解析与分支处理
这是编译阶段最核心、最复杂的环节。NewWorkflow 函数负责接收 WorkflowSchema，并将一个个独立的 NodeSchema 装配成一个互相连接的图。
真正的魔法发生在 addNodeInternal 方法中，它为每个节点完成了两件大事：依赖解析和分支处理。
依赖解析 (resolveDependencies)
对于每个要添加的节点，引擎都需要明确其所有输入（Inputs）的来源：
直接数据依赖：输入来自上游某个节点的输出，由一条明确的“边”连接。通过 wNode.AddInput(...)添加。间接数据依赖：输入值来自于某个更上游节点的输出，虽然没有直接连线，但通过变量引用（如 {{node1.output.text}}）来声明。通过wNode.AddInputWithOptions(..., compose.WithNoDirectDependency())添加。控制依赖：两个节点有连线，但没有数据传递，则添加纯粹的执行顺序依赖，通过 wNode.AddDependency(...)添加。静态值：输入是用户直接写死的常量。通过 wNode.SetStaticValue(...)直接注入。全局变量：输入来自工作流启动时注入的全局参数。这部分依赖在运行时通过 StatePreHandler处理。
分支处理 (GetBranch)
对于选择器、意图识别等有条件分支的节点，addNodeInternal 还会调用 GetBranch 来创建分支逻辑。
// file: coze/coze-studio/backend/domain/workflow/internal/compose/branch.go
func (s *NodeSchema) GetBranch(bMapping *BranchMapping) (*compose.GraphBranch, error) {
switch s.Type {
case entity.NodeTypeSelector:
// 条件函数：根据选择器节点的输出（一个整数 choice），返回对应的下游节点集合
condition := func(ctx context.Context, in map[string]any) (map[string]bool, error) {
choice := in[selector.SelectKey].(int)
return (bMapping.Normal)[choice], nil
}
return compose.NewGraphMultiBranch(condition, ...), nil
default:
// 默认行为，通常用于处理成功/失败分支
condition := func(ctx context.Context, in map[string]any) (map[string]bool, error) {
if isSuccess, ok := in["isSuccess"].(bool); ok && !isSuccess {
return bMapping.Exception, nil// 走异常分支
}
return (bMapping.Normal)[0], nil// 走正常分支
}
return compose.NewGraphMultiBranch(condition, ...), nil
}
}
通过 w.AddBranch(...) 将这个分支逻辑附加到节点上，运行时引擎就会根据 condition 函数的结果，动态地决定下一步执行哪个下游节点。
当所有节点都添加完毕，整个 Workflow 对象就构建完成。最后，只需调用其 Compile 方法，连接 START 和 END 节点，即可获得最终的可执行产物 Runnable。
3. 运行阶段：一位不知疲倦的流程调度大师
有了 Runnable，我们就拥有了一个可以随时启动的“程序”。但如何运行它、如何监听过程、如何处理突发状况，则是由运行时的组件来负责的。
3.1 执行入口与 WorkflowRunner
所有工作流的执行都始于领域服务 executable_impl.go 中的 SyncExecute 或 AsyncExecute 等方法。它们的职责是加载工作流定义，完成从 Canvas 到 Runnable 的完整编译过程，然后创建一个 WorkflowRunner 来启动执行。WorkflowRunner 是整个运行阶段的灵魂，它的 Prepare 方法是启动前的关键一步。
3.2 回调的艺术：designateOptions
Prepare 方法的核心是调用 designateOptions，为本次运行注入一系列回调函数。这些回调就像是挂在工作流执行路径上的“探针”，在特定事件发生时被触发。
// file: coze/coze-studio/backend/domain/workflow/internal/compose/designate_option.go
func (r *WorkflowRunner) designateOptions(ctx context.Context) (context.Context, []einoCompose.Option, error) {
// ...
// 为根工作流、每个节点、每种工具（如 LLM）的执行生命周期（开始、结束、输入、输出）都注入回调
opts = append(opts,
einoCompose.WithRootWorkflowHandler(rootHandler),
einoCompose.WithNodeHandler(nodeHandler),
einoCompose.WithToolHandler(toolHandler),
)
// 如果需要，开启 Checkpoint 功能，并绑定 executeID
if r.checkpointEnabled {
opts = append(opts, einoCompose.WithCheckPoint(r.executeID, r.checkPointStore))
}
// ...
return ctx, opts, nil
}
通过这些回调，Coze 实现了实时日志、状态持久化和中断处理等强大的功能。
3.3 深入节点内部：一个节点的标准生命周期
每个被执行的节点，其内部都遵循着一个标准的生命周期，由一个 nodeRunner 来包装：
onStart: 触发NodeStart事件，通知外界该节点已开始执行。preProcess: 对输入数据进行类型转换、填充默认值等预处理。invoke/stream: 执行节点的核心业务逻辑（例如，运行一段代码或调用一个大模型）。postProcess: 对输出数据进行后处理。onEnd: 触发NodeEnd事件，标志着节点成功执行完毕。onError: 如果上述任何步骤出错，则进入错误处理流程，包括执行重试、返回默认错误值，或者将流程导向错误分支。
这个标准化的生命周期确保了所有类型的节点行为一致，极大地简化了引擎的复杂度和扩展性。
4. 设计精粹：中断、恢复与状态管理
如果说编译和运行是工作流引擎的骨架，那么对中断、恢复和状态的精妙处理，则是其血肉和灵魂。
中断与恢复 (Interrupt & Resume) ：当一个节点（如等待用户输入的 QA 节点）无法立即完成时，它不会阻塞，而是会返回一个特定的
einoCompose.InterruptError。WorkflowHandler捕获这个错误后，会立刻将包含中断点信息（InterruptEvent）和当前工作流完整状态（State）的快照持久化到数据库。当外部条件满足后（例如用户提交了输入），WorkflowRunner会加载快照，从断点处，带着新的输入，无缝地继续执行。状态管理 (State) ：每个工作流实例在运行时都有一个独立的
State对象，它贯穿整个生命周期，存储了所有全局变量和中间结果。节点可以通过StatePreHandler（执行前）和StatePostHandler（执行后）来读取和修改State，实现了节点间的数据共享。复合节点 (Composite Nodes) ：对于循环（Loop）、批处理（Batch）等复合节点，Coze 将其巧妙地设计为“内嵌一个子图”的特殊节点。在编译阶段，引擎会递归地先将其内部的子图编译成一个“内部
Runnable”。父节点的执行逻辑就是根据需要（例如，循环多次）调用这个内部Runnable。这种递归、分而治之的设计，优雅地解决了无限嵌套的复杂性。
5. 深入源码的起点
对于希望深入研究源码的读者，以下是几个关键的入口文件：
画布适配与端口归一化: domain/workflow/internal/canvas/adaptor/to_schema.go图装配与依赖解析: domain/workflow/internal/compose/workflow.go分支映射与条件分流: domain/workflow/internal/compose/branch.go执行准备与事件回调: domain/workflow/internal/compose/workflow_run.go、designate_option.go领域服务入口: domain/workflow/service/executable_impl.go
6. 架构是实现创意的基石
对 Coze Studio 工作流引擎的探索，再次印证了一个观点：一个优雅、健壮的架构，是实现复杂和创新功能的最坚实地基。
Coze 的工作流引擎通过将“编译”和“运行”两个阶段彻底解耦，实现了高度的灵活性和可扩展性。这种设计哲学，使得无论是添加一个新类型的节点，还是引入一种新的执行模式，都变得异常清晰和简单。
好的架构，永远是技术与艺术的完美结合
