“ Mermaid 的语法用于创建图表。”
最近在 dify的插件市场那里，”最新“的那个区域，看到了一个 ”Mermaid转换器“的插件，看了看介绍，是图表相关的，就拿来学习一下。

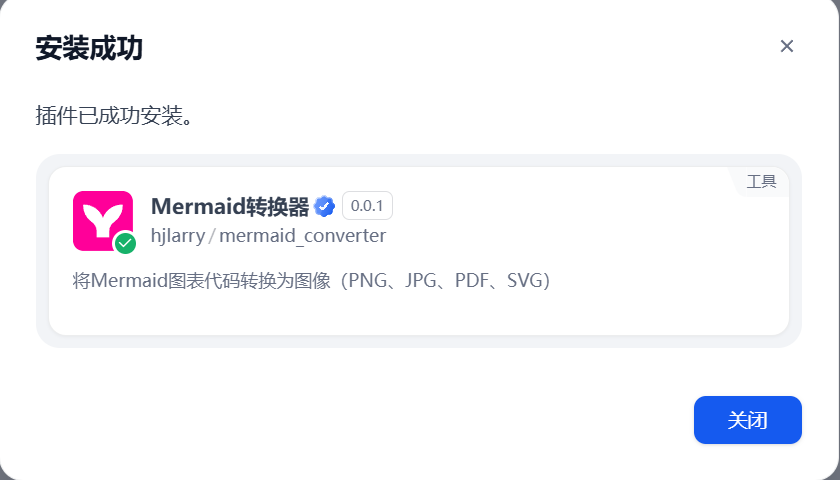

安装
去Dify的插件市场，安装【Mermaid转换器】这个插件。

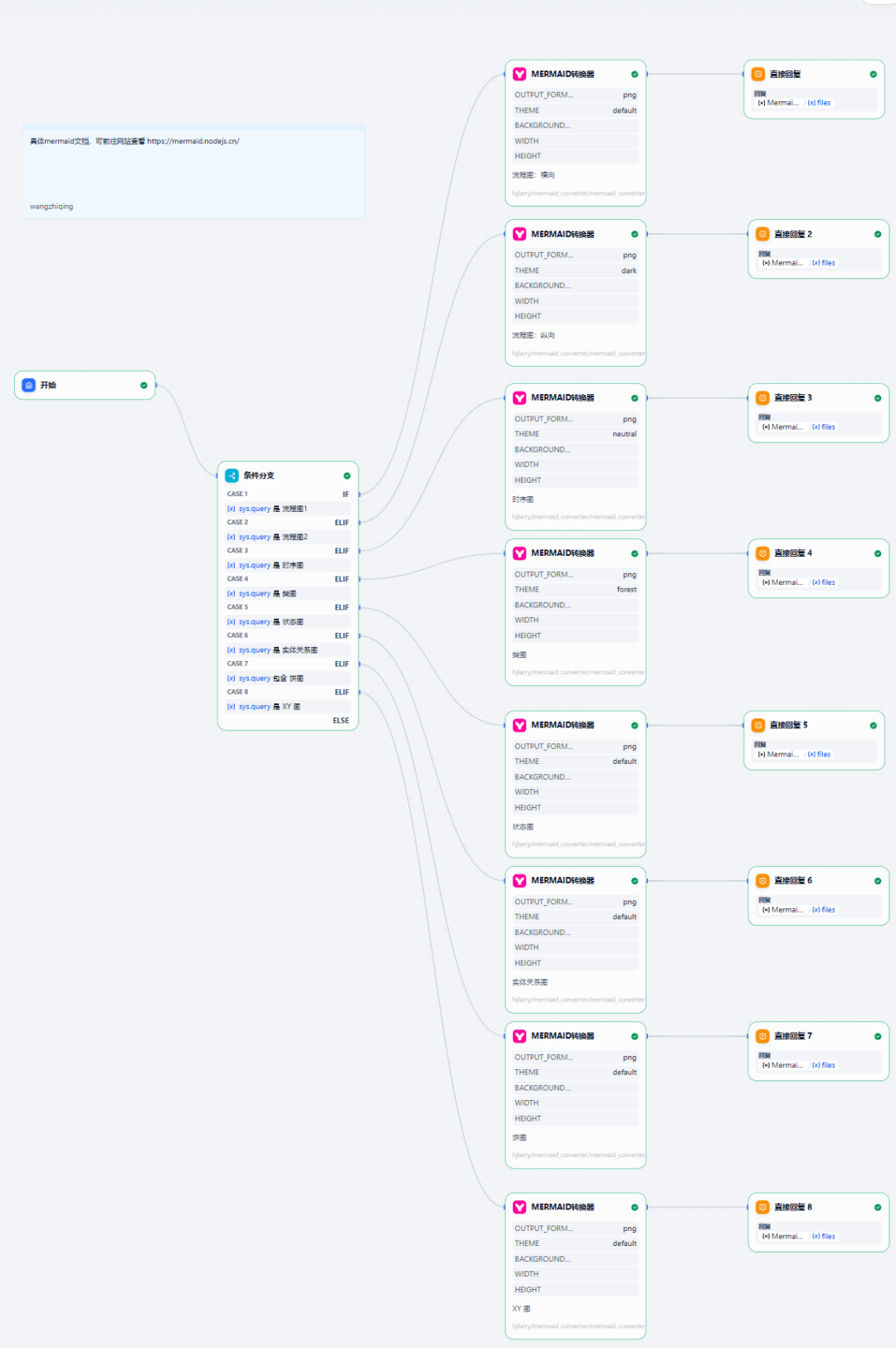

创建测试应用
创建空白应用，类型为 Chatflow，名称为 “测试工具：Mermaid转换器”基本的结构如下：

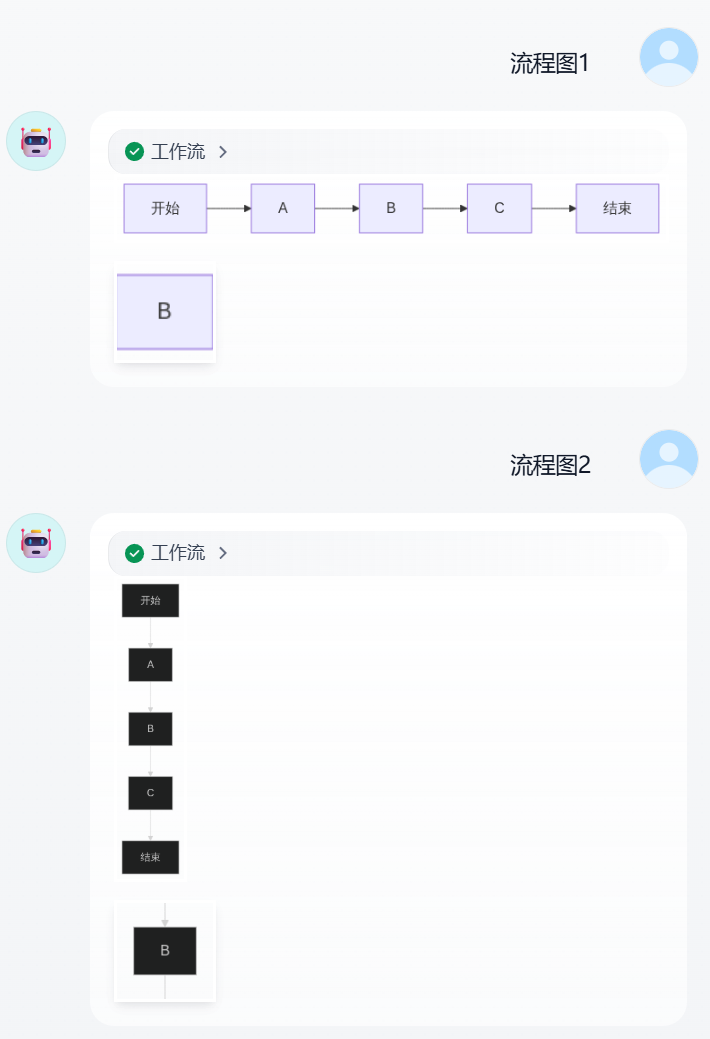

流程图的例子
flowchart LR
开始-->A;
A-->B;
B-->C;
C-->结束;flowchart TD
开始-->A;
A-->B;
B-->C;
C-->结束;

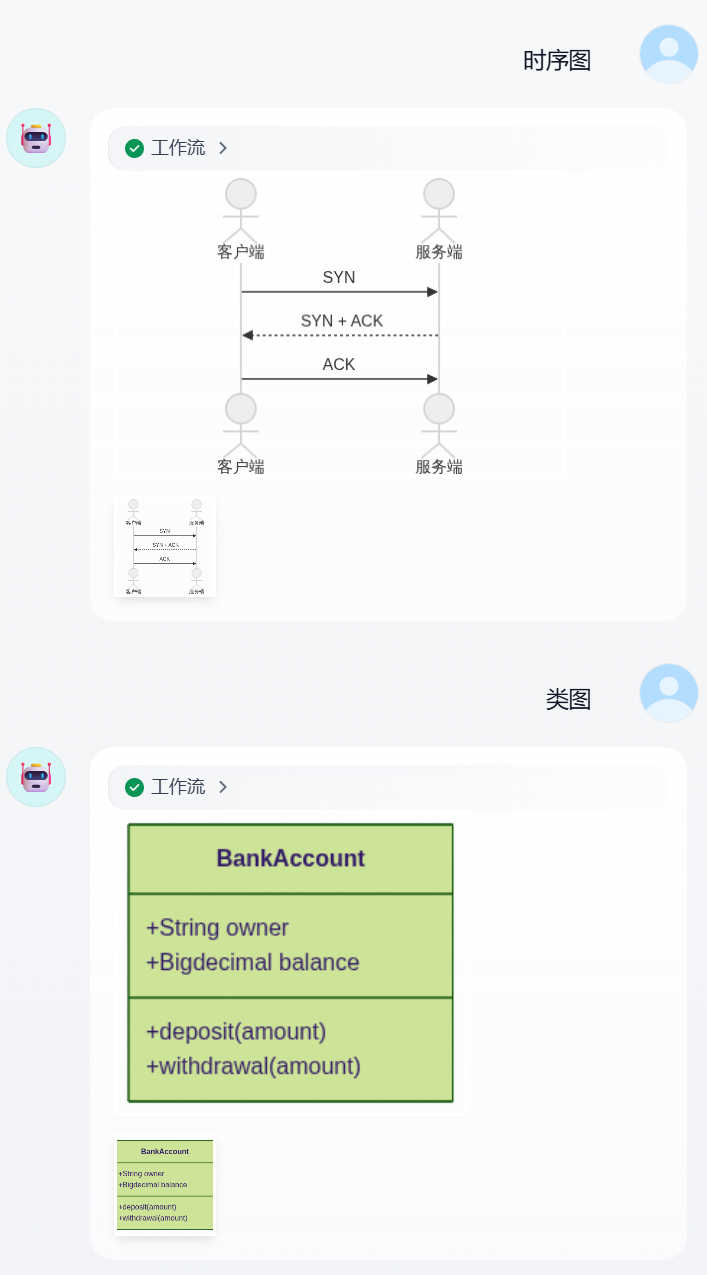

时序图、类图的例子
sequenceDiagram
actor 客户端
actor 服务端
客户端->>服务端: SYN
服务端-->>客户端: SYN + ACK
客户端->>服务端: ACKclassDiagram
class BankAccount
BankAccount : +String owner
BankAccount : +Bigdecimal balance
BankAccount : +deposit(amount)
BankAccount : +withdrawal(amount)

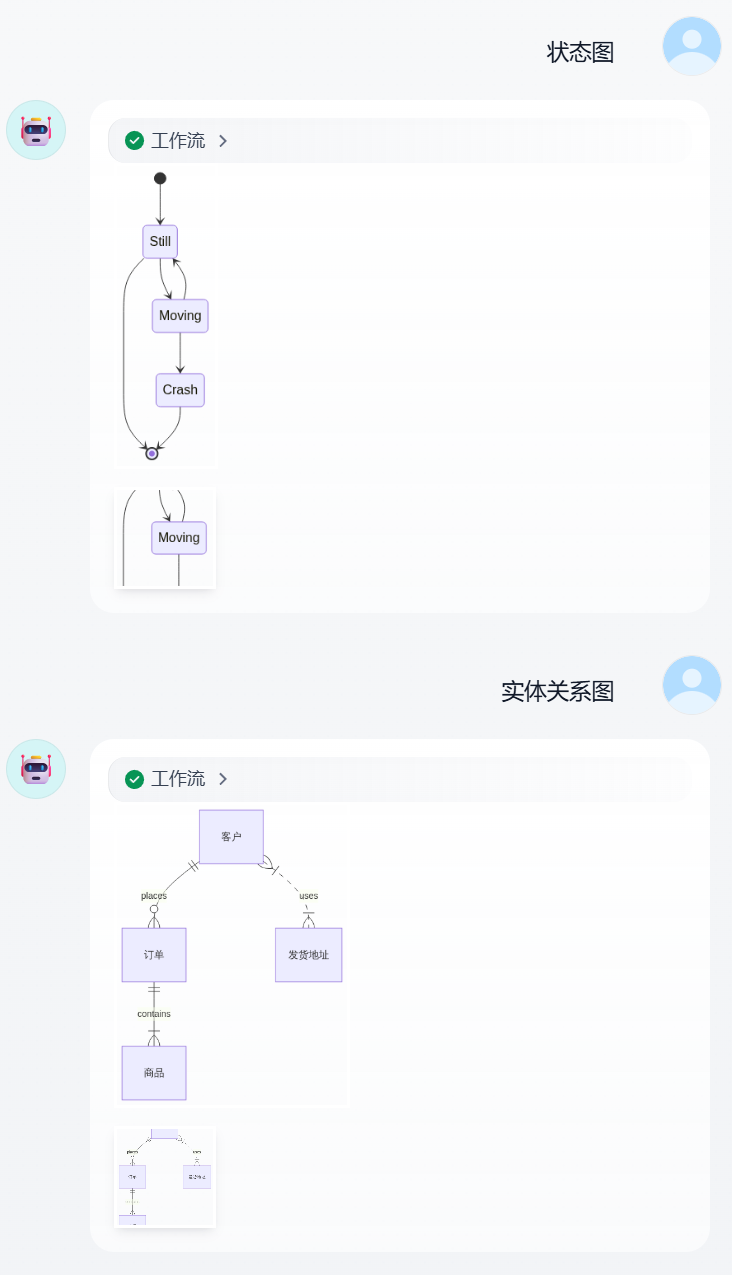

状态图、实体关系图的例子
stateDiagram
[*] --> Still
Still --> [*]
Still --> Moving
Moving --> Still
Moving --> Crash
Crash --> [*]erDiagram
客户 ||--o{ 订单 : places
订单 ||--|{ 商品 : contains
客户 }|..|{ 发货地址 : uses

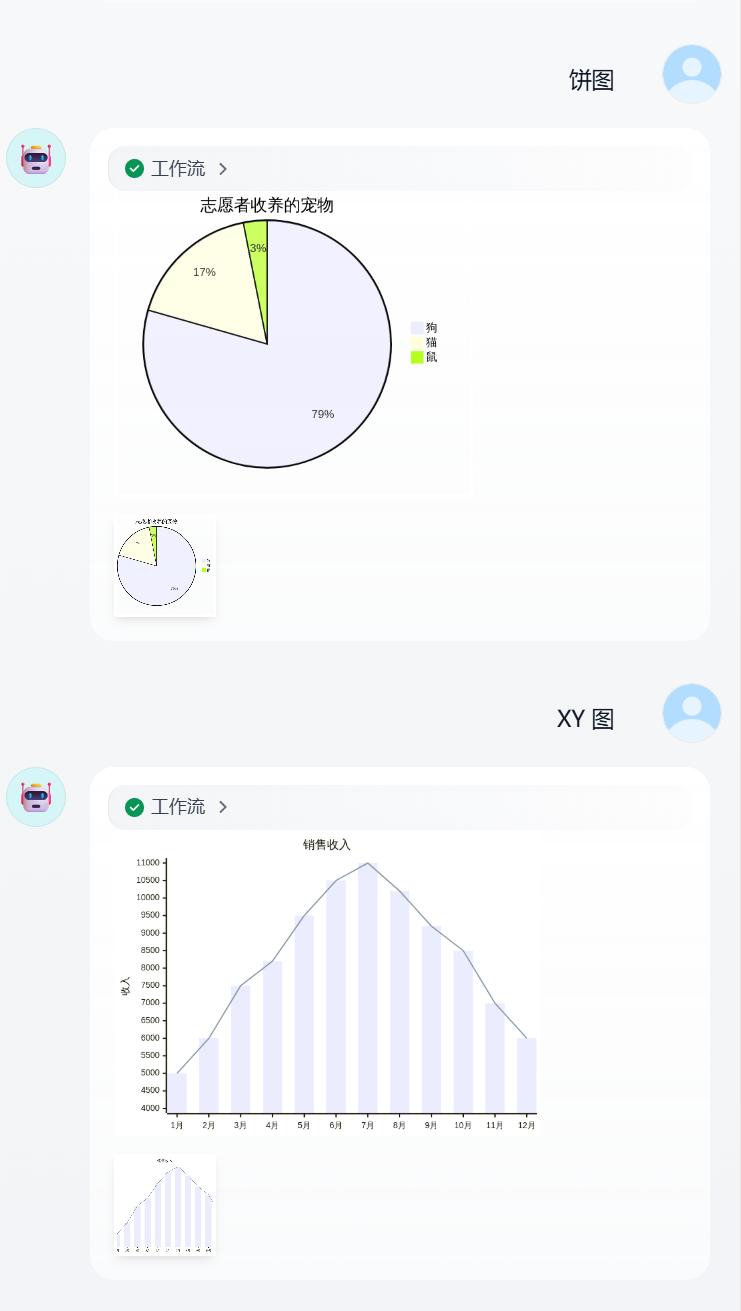

饼图、XY图的例子
pie title 志愿者收养的宠物
"狗" : 386
"猫" : 85
"鼠" : 15xychart-beta
title "销售收入"
x-axis ["1月", "2月", "3月", "4月", "5月", "6月", "7月", "8月", "9月", "10月", "11月", "12月"]
y-axis "收入" 4000 --> 11000
bar [5000, 6000, 7500, 8200, 9500, 10500, 11000, 10200, 9200, 8500, 7000, 6000]
line [5000, 6000, 7500, 8200, 9500, 10500, 11000, 10200, 9200, 8500, 7000, 6000]
其他
其他类型的，还有挺多，比如 用户旅程图、甘特图、象限图、Git图什么的……
具体的，可以参考一下相关的文档，了解一下 Mermaid 的语法。
https://mermaid.nodejs.cn/intro/
总结
本次测试工具的输出，输出格式都是 PNG，输出的内容，是存储在图片上，也就是是输出的那个 files 中。
直接回复的节点，回复的是工具输出变量里面的 files。
工具的设置，是可以修改输出格式，默认是PNG，可修改为JPG、SVG、PDF。
可以修改主题，默认是 Default，可修改为 Dark、Neutral、Forest。
测试的时候，流程图2的主题是 Dark，时序图的主题是Neutral，类图的主题是Forest。 其他的主题都是 Default.
背景颜色、宽度、高度，就都没有额外设置了……

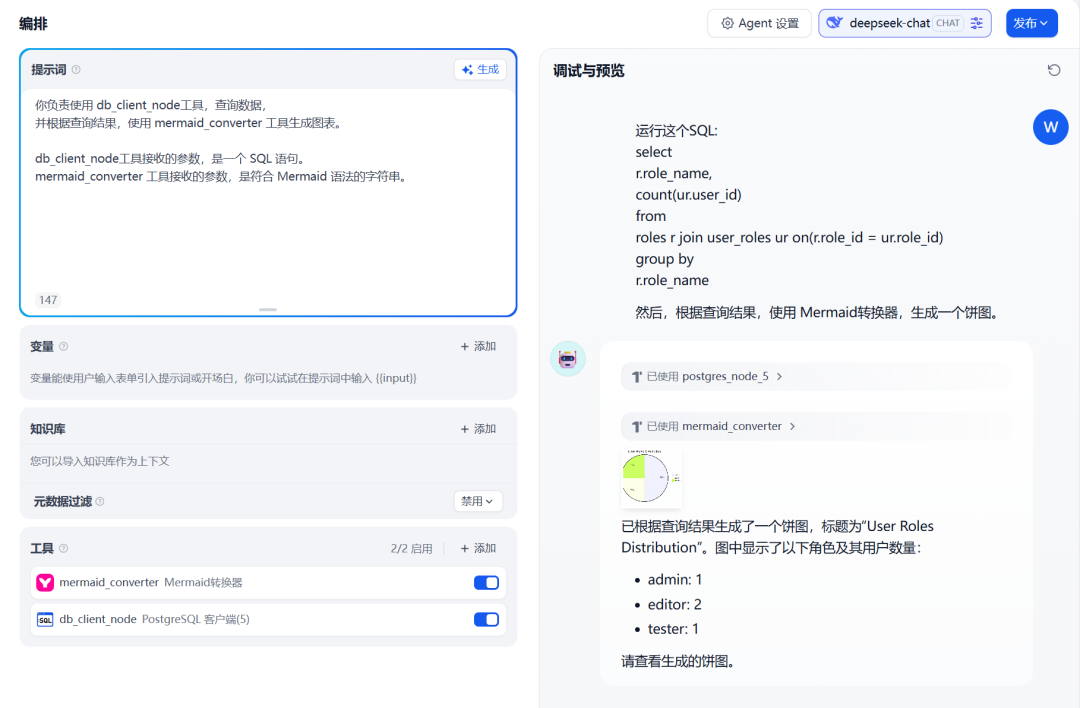

如果是不需要折腾工作流的话，也是可以让 AI 来给你填写参数的。
