上一篇文章《difyAI系统架构深度解析" data-itemshowtype="0" linktype="text" data-linktype="2">DifyAI系统架构深度解析》我们介绍了DifyAI的整体系统架构，本篇文章将会继续着重介绍实现DifyAI平台的几个关键技术：
工作流执行引擎：基于DAG的图计算架构与数据流管理 插件系统架构：微服务架构与生命周期管理 沙盒机制：隔离环境与权限控制
一、 工作流执行引擎解析
相关代码路径：
api/core/workflow/graph_engine/graph_engine.py- 工作流图执行引擎核心实现api/core/workflow/entities/variable_pool.py- 变量池实现api/core/workflow/nodes/base/node.py- 节点基类定义api/core/workflow/workflow_entry.py- 工作流入口
DifyAI的工作流引擎是其核心组件之一，采用基于有向无环图(DAG)的设计，实现了高效、灵活的节点调度和执行。
1.1 支持的节点类型
DifyAI工作流支持丰富的节点类型，满足各种复杂业务场景需求：
基础节点：START（开始）、END（结束）、ANSWER（回答） AI模型节点：LLM（大语言模型） 知识库节点：KNOWLEDGE_RETRIEVAL（知识检索） 逻辑控制节点：IF_ELSE（条件判断） 代码执行节点：CODE（代码执行） 数据处理节点： TEMPLATE_TRANSFORM（模板转换） VARIABLE_AGGREGATOR（变量聚合） VARIABLE_ASSIGNER（变量赋值） PARAMETER_EXTRACTOR（参数提取） DOCUMENT_EXTRACTOR（文档提取） LIST_OPERATOR（列表操作） 集成节点：HTTP_REQUEST（HTTP请求）、TOOL（工具调用） 分类节点：QUESTION_CLASSIFIER（问题分类） 循环节点：LOOP（循环）、LOOP_START（循环开始）、LOOP_END（循环结束） 迭代节点：ITERATION（迭代）、ITERATION_START（迭代开始） 智能体节点：Agent（智能体）

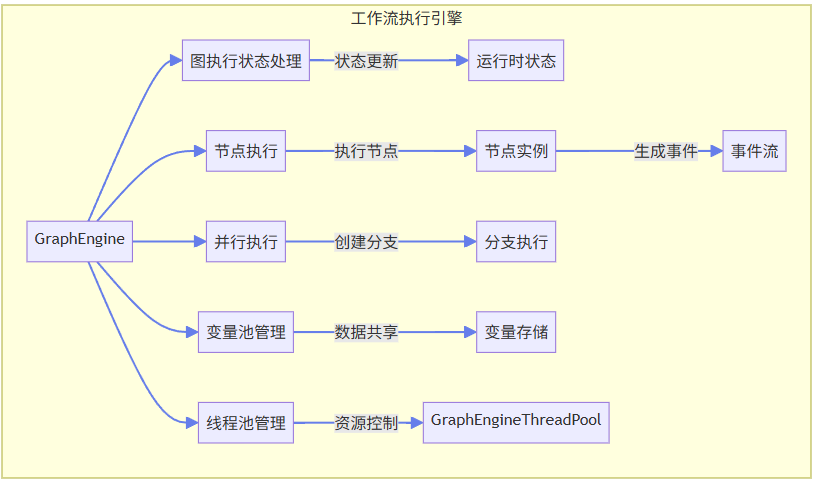

1.2 工作流引擎架构
工作流引擎采用事件驱动的流式处理架构，通过GraphEngine实现对工作流的执行控制。
工作流引擎的核心组件包括：
GraphEngine：工作流执行的主控制器，负责调度节点执行 GraphRuntimeState：维护工作流执行的全局状态 VariablePool：管理工作流中的变量数据 NodeInstance：各类节点的具体实现 GraphEngineThreadPool：管理并行执行的线程资源，控制最大并发数
1.3 基于DAG的执行模型
DifyAI工作流基于有向无环图(DAG)设计，确保工作流执行的可预测性和高效性。执行模型的核心特点：

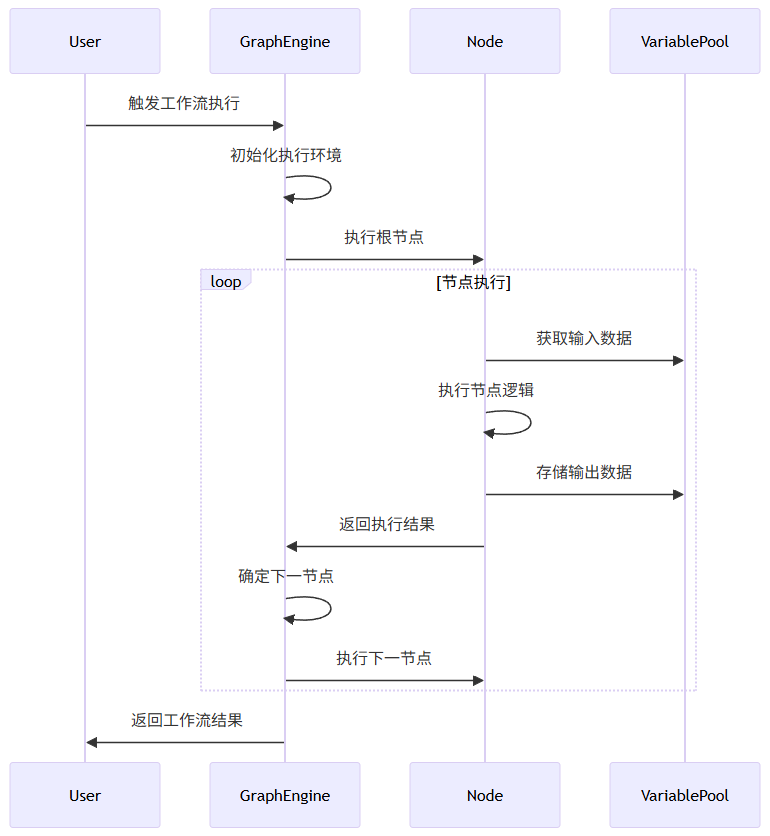

1.3.1 节点依赖驱动的执行流程
工作流引擎还实现了严格的安全机制：
最大步骤限制：防止无限循环，默认限制为 WORKFLOW_MAX_EXECUTION_STEPS最大执行时间：防止长时间运行，默认限制为 WORKFLOW_MAX_EXECUTION_TIME秒

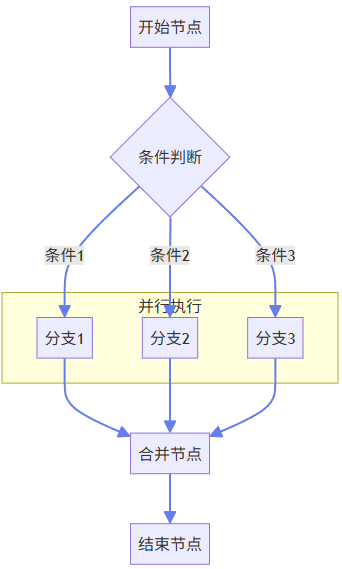

1.3.2 条件分支与并行执行
DifyAI工作流支持复杂的条件分支和并行执行，实现灵活的业务逻辑：
条件分支：基于条件表达式评估结果选择执行路径 并行执行：使用线程池同时执行多个独立分支，提高执行效率
1.4 数据流管理与变量传递机制
DifyAI的工作流引擎实现了强大的数据流管理机制，通过VariablePool实现节点间的数据共享和传递。

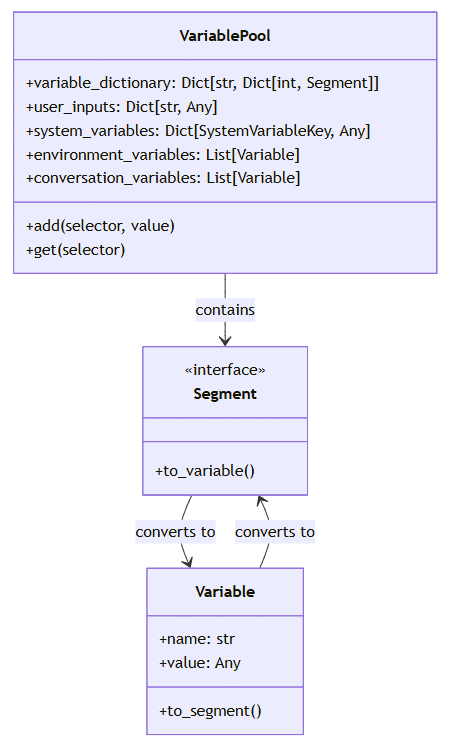

1.4.1 变量池设计
变量池是工作流中数据共享的核心组件，采用二级映射结构：
1.4.2 变量引用语法
DifyAI使用特定语法实现节点间的变量引用：{{#node_id.variable_name#}}，支持在模板中引用其他节点的输出。变量引用需遵循以下规则：
节点ID：1-50个字母、数字或下划线 变量名：以字母或下划线开头，可包含字母、数字或下划线，长度1-30 完整正则模式： \{\{#([a-zA-Z0-9_]{1,50}(?:\.[a-zA-Z_][a-zA-Z0-9_]{0,29}){1,10})#\}\}
1.4.3 数据类型支持
变量池支持多种数据类型，包括：
基本类型：字符串、数字、布尔值 复合类型：对象、数组 特殊类型：文件、函数引用

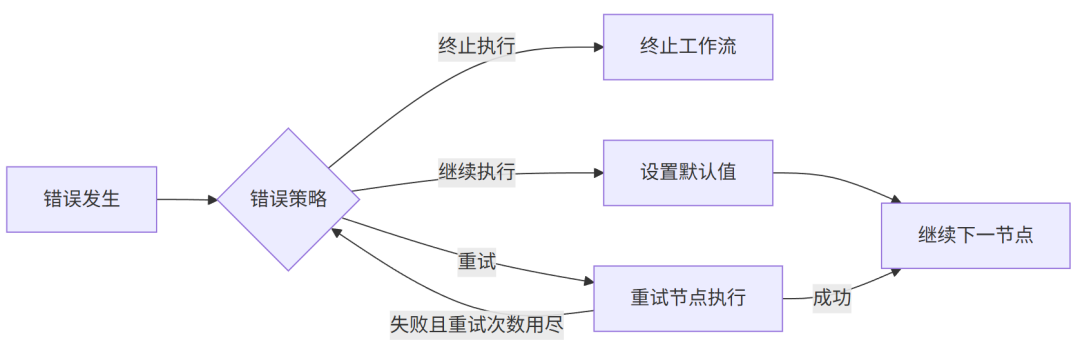

1.5 错误处理与容错机制
DifyAI工作流引擎实现了多层次的错误处理策略：
节点级错误处理：每个节点可以定义自己的错误处理策略
继续执行：设置默认值后继续工作流 分支失败：将失败信息传递给特定的失败分支 重试机制：对于特定类型的节点支持自动重试 支持重试的节点类型：LLM、CODE、TOOL、HTTP_REQUEST 可配置重试次数和间隔时间 分支错误隔离：并行分支的错误不会影响其他分支执行 全局异常捕获：捕获并记录所有未处理的异常 步骤和时间限制：防止无限循环和长时间执行 api/core/plugin/entities/plugin.py- 插件实体定义api/core/plugin/impl/plugin.py- 插件安装器实现api/services/plugin/plugin_service.py- 插件服务docker/docker-compose.yaml- Plugin Daemon 配置Plugin Daemon：独立的插件管理服务，负责插件的安装、卸载和运行 插件管理器(PluginInstaller)：管理插件的生命周期，包括安装、更新、卸载等 权限控制器(PluginPermissionService)：管理插件的权限，确保插件只能访问授权的资源 插件运行时：提供插件执行的环境，插件代码实际运行在Plugin Daemon进程中 外部API集成（如天气查询、股票信息） 数据处理工具（如格式转换、数据分析） 特定领域工具（如医疗诊断、法律分析） 自定义LLM模型提供商 特定领域的专业模型 私有部署的模型服务 多轮对话策略 专业领域推理逻辑 自定义工具选择策略 自定义界面组件 系统功能扩展 数据处理管道 上传：用户上传插件包到系统 验证：系统验证插件包的格式、签名和兼容性 检查插件清单(manifest.json)格式 验证插件签名（可选） 检查依赖项和版本兼容性 安装：解析插件清单，安装依赖，创建运行环境 创建插件工作目录 安装依赖库 初始化插件环境 启用/禁用：控制插件是否可用 更新：升级插件到新版本 卸载：移除插件及其资源 工具权限(Tool)：是否可以作为工具被调用 模型权限(Model)：是否可以访问模型API（LLM、嵌入等） LLM：大型语言模型访问权限 文本嵌入：文本嵌入模型访问权限 重排序：重排序模型访问权限 TTS：文本转语音模型访问权限 语音转文本：语音转文本模型访问权限 内容审核：内容审核模型访问权限 节点权限(Node)：是否可以作为工作流节点被使用 端点权限(Endpoint)：是否可以提供API端点 存储权限(Storage)：存储空间大小限制 网络权限(Network)：是否可以访问网络，允许访问的域名 docker/docker-compose.yaml- 沙盒服务配置docker/volumes/sandbox/conf/config.yaml- 沙盒配置文件api/services/plugin/plugin_permission_service.py- 插件权限服务docker/ssrf_proxy/squid.conf.template- SSRF代理配置沙盒管理器：负责创建和管理沙盒环境 隔离环境：为每个插件提供独立的执行环境 资源监控：监控插件资源使用情况 SSRF代理：过滤和控制插件的网络请求，防止服务器端请求伪造攻击 内存限制：控制插件可使用的最大内存 最大工作线程：限制并发执行的最大线程数（默认max_workers为4） 最大请求数：限制最大并发请求数（默认max_requests为50） 执行超时：限制插件的最长运行时间（默认worker_timeout为5秒） 网络访问控制：是否允许网络访问（enable_network） 系统调用限制：限制允许的系统调用（allowed_syscalls） 白名单机制：只允许访问特定域名（如 .demo.dify.ai）和公网域名SSRF防护：通过专用的Squid代理服务器防止服务器端请求伪造 请求频率限制：防止过多请求导致DoS 代理转发：所有网络请求通过代理转发，便于监控和控制 端口限制：限制可访问的端口（如80、443、安全端口范围1025-65535） Docker容器隔离：每个插件在独立的Docker容器中运行 独立工作目录：每个插件有独立的工作目录（PLUGIN_WORKING_PATH=/app/storage/cwd） 只读系统目录：系统库和二进制文件为只读 禁止访问敏感目录：防止访问系统敏感目录 存储大小限制：限制插件可使用的存储空间
二、 插件系统架构解析
相关代码路径：
DifyAI的插件系统采用微服务架构设计，实现了安全、可扩展的插件生态。

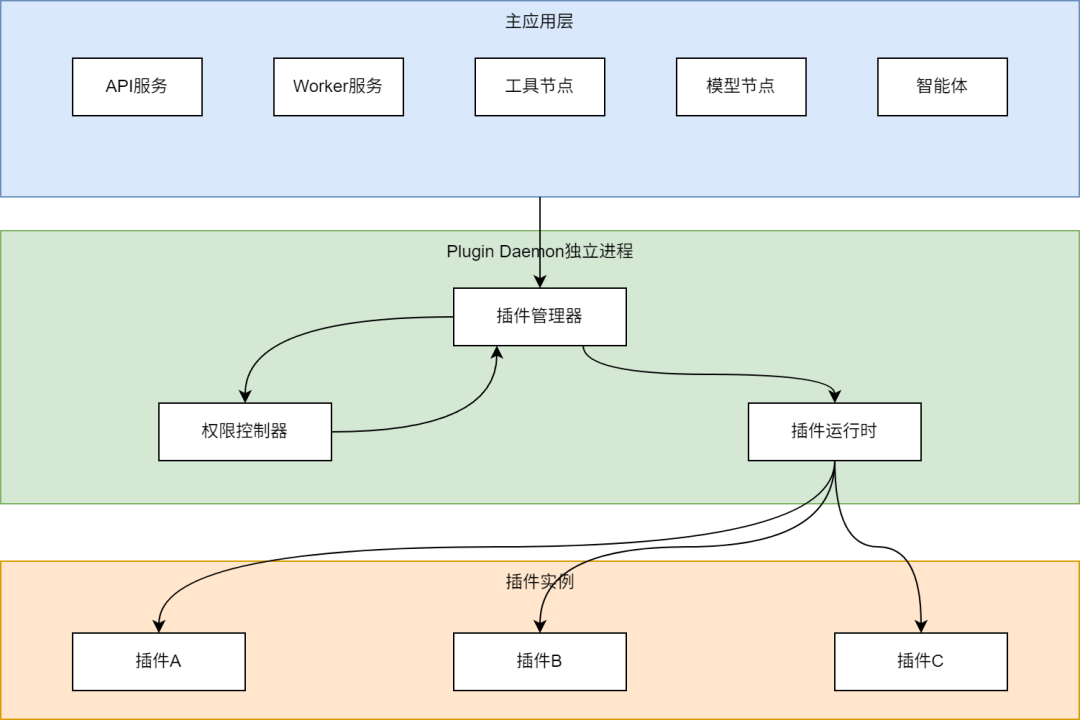

2.1 插件系统整体架构
DifyAI插件系统采用三层架构设计，实现了主应用与插件的隔离：
插件系统的核心组件包括：
2.2 插件类型与能力
DifyAI支持多种类型的插件，每种类型提供不同的扩展能力：
2.2.1 工具插件 (Tool Plugin)
工具插件扩展DifyAI的工具能力，可以实现各种自定义功能：
2.2.2 模型插件 (Model Plugin)
模型插件允许接入自定义的AI模型：
2.2.3 智能体策略插件 (Agent Strategy Plugin)
智能体策略插件可以自定义智能体的推理策略：
2.2.4 扩展插件 (Extension Plugin)
扩展插件提供通用的系统扩展能力：

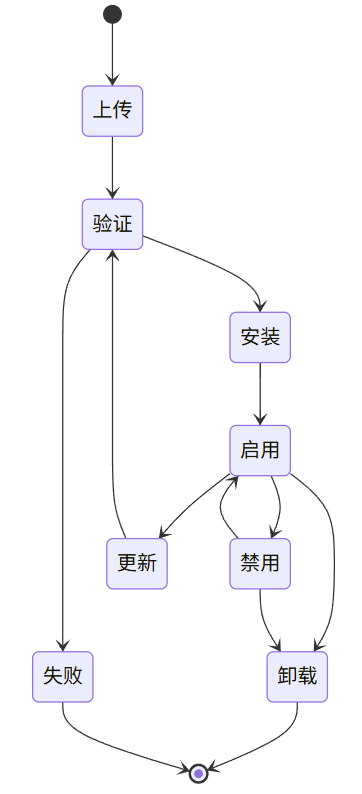

2.3 插件生命周期管理
DifyAI实现了完整的插件生命周期管理：
插件生命周期管理的关键步骤：

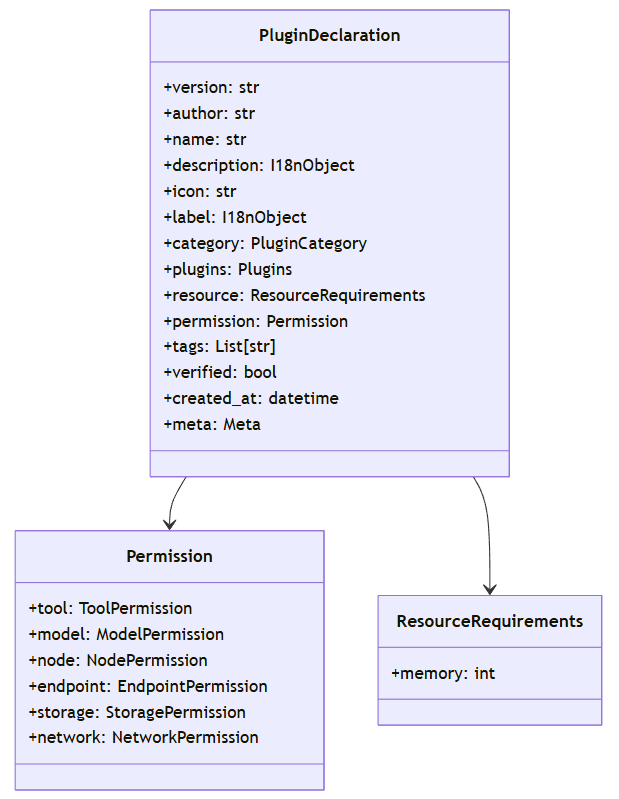

2.4 插件声明与权限模型
DifyAI采用声明式的插件定义，通过manifest.json文件定义插件的基本信息、能力和权限需求：
插件权限模型包括：
三、 沙盒机制解析
相关代码路径：
DifyAI采用多层次的沙盒机制，确保插件在隔离环境中安全运行。

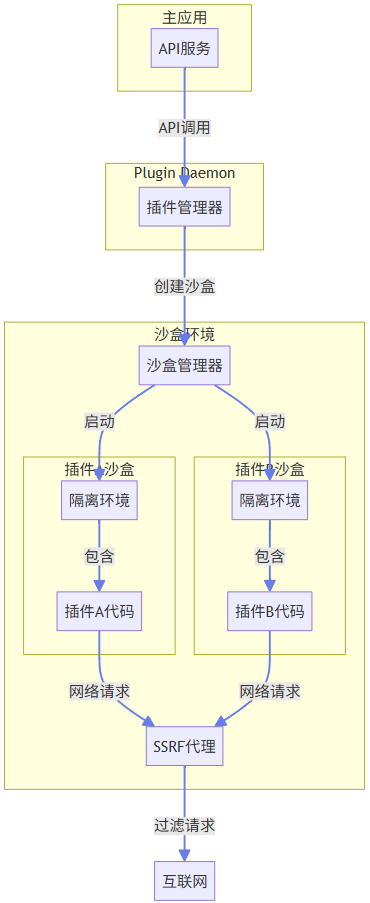

3.1 沙盒架构设计
DifyAI沙盒系统采用独立进程隔离的设计，确保插件代码与主应用完全隔离：
沙盒系统的核心组件：

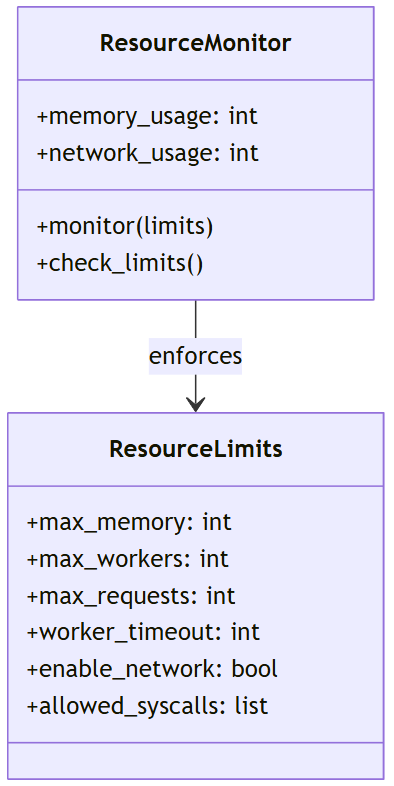

3.2 资源限制与监控
DifyAI沙盒实现了严格的资源限制和监控机制：
资源限制包括：

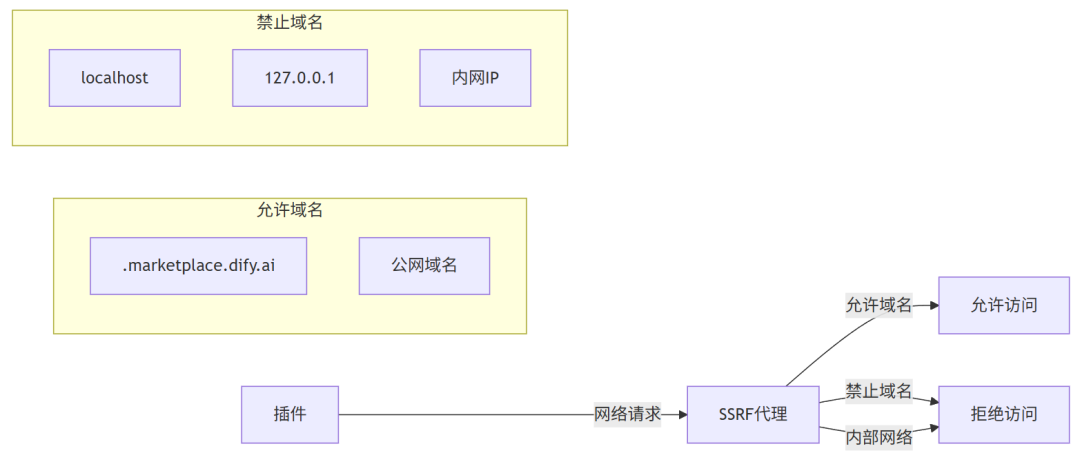

3.3 网络访问控制
DifyAI沙盒实现了精细的网络访问控制，通过SSRF代理（Squid）过滤所有网络请求：
网络访问控制特点：

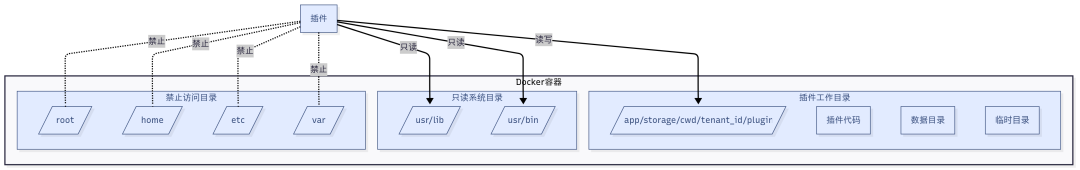

3.4 文件系统隔离
DifyAI通过Docker容器技术为每个插件提供隔离的文件系统环境：
文件系统隔离特点：
结语
本期深入剖析了DifyAI的三大核心技术组件：工作流引擎、插件系统和沙盒机制，这些技术共同构成了DifyAI强大而灵活的技术基础。希望本篇文章能加深大家对DifyAI系统设计的理解，为后续AI平台的开发提供一些思路，感谢大家。
