在技术文档中插入一张流程图需要多久？传统方式可能需要30分钟调整Visio图形，而现在通过Mermaid，只需3分钟编写类Markdown文本即可完成。这个拥有78.4k GitHub星标的开源项目，正在颠覆技术文档的创作方式。
简介
Mermaid 是一款基于 JavaScript 的图表和制图工具，它使用 Markdown 风格的文本定义和渲染器来创建和修改复杂的图表。Mermaid 的主要目的是帮助文档跟上开发的步伐。
以下是 Mermaid 支持的一些主要图表类型：
流程图 ( Flowchart)序列图 ( Sequence Diagram)类图 ( Class Diagram)状态图 ( State Diagram)实体关系图 ( Entity Relationship Diagram, ERD)甘特图 ( Gantt Diagram)饼图 ( Pie Chart)用户旅程图 ( User Journey Diagram)Git 图 ( Git Graph)需求图 ( Requirement Diagram)
优势
与文档集成： Mermaid 完美支持 Markdown 语法，你可以直接在 Markdown 文件中嵌入图表代码，文档和图表一体化。 版本管理： 因为图表是用文本定义的，所以可以直接纳入版本控制系统，方便团队协作和修改。 学习成本低： 就算你不是程序员，也能快速上手 Mermaid。它的语法简单易懂，就像和朋友聊天一样自然。 丰富多样的图表类型： 流程图、时序图、甘特图、类图、状态图……只要你能想到的图表类型，Mermaid 几乎都能帮你搞定！ 实时预览与在线编辑： Mermaid提供了一个在线的Live Editor，你可以直接在浏览器里编写和预览图表代码。这样就能实时看到图表的变化，调整起来超方便。而且，Live Editor还有自动补全和语法提示的功能，新手也能快速上手。
快速开始
浏览器端集成
<div class="mermaid">
graph LR
A[需求评审] --> B(技术设计)
B --> C{复杂度评估}
C -->|高| D[拆分任务]
C -->|低| E[直接开发]
</div>
<script src="https://cdn.jsdelivr.net/npm/mermaid@10.0.0/dist/mermaid.min.js"></script>
VS Code深度集成
安装Mermaid插件后支持：
实时预览渲染效果 导出PNG/SVG/PDF 语法智能提示
示例

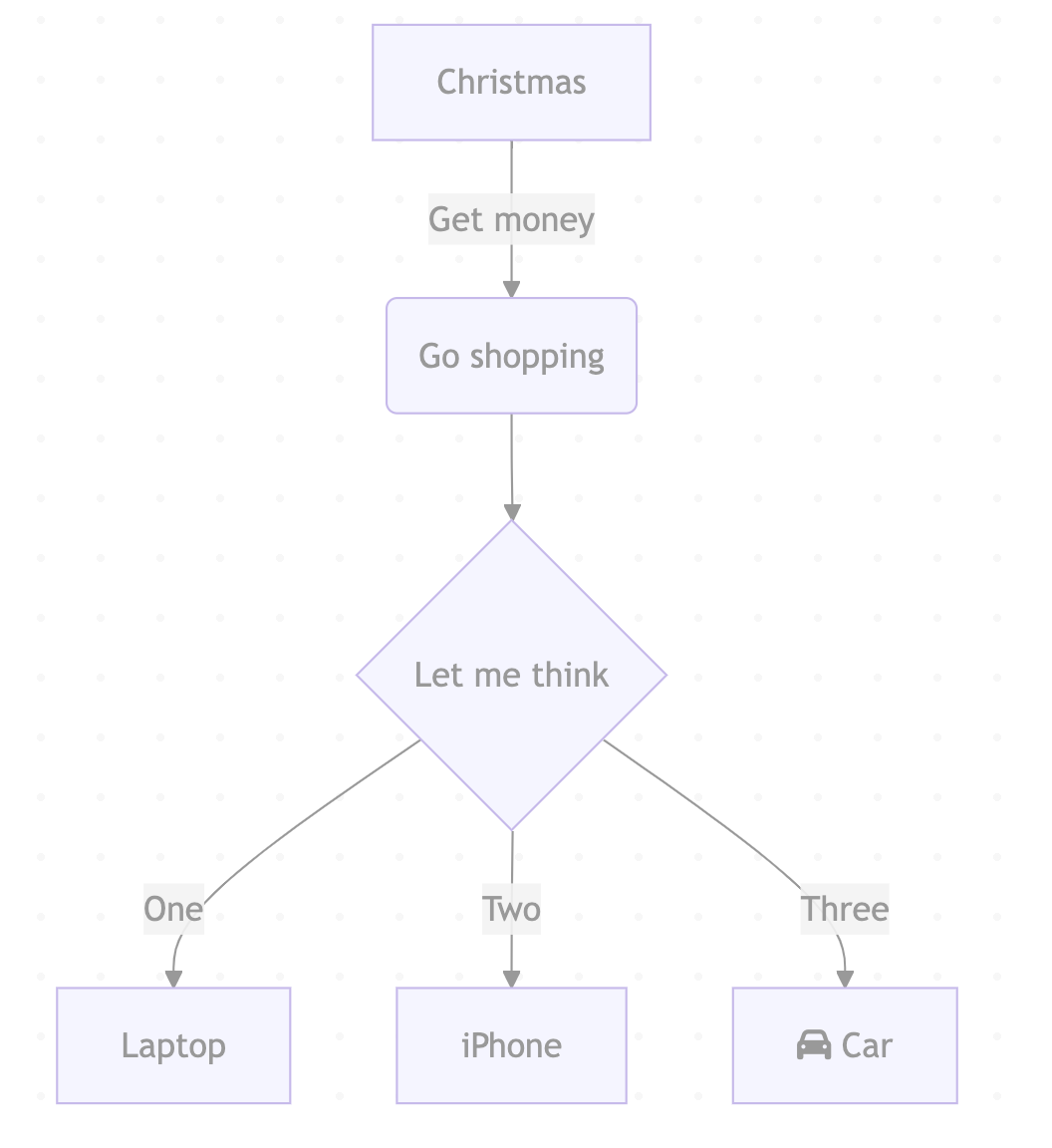

流程图
文档

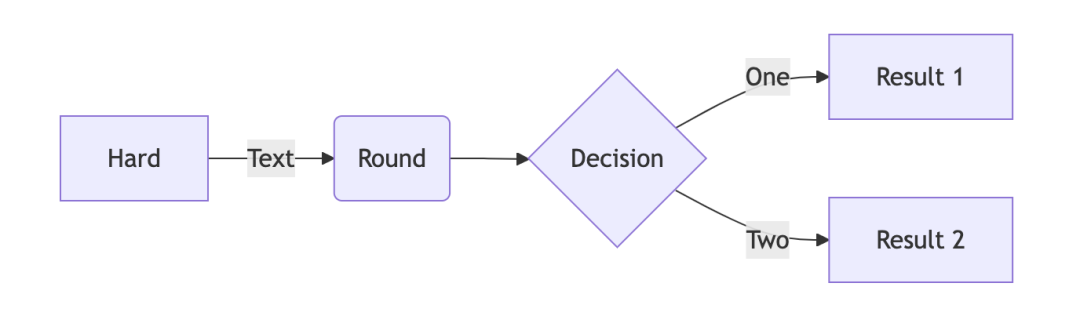

flowchart LR
A[Hard] -->|Text| B(Round)
B --> C{Decision}
C -->|One| D[Result 1]
C -->|Two| E[Result 2]
实时编辑器
序列图
文档

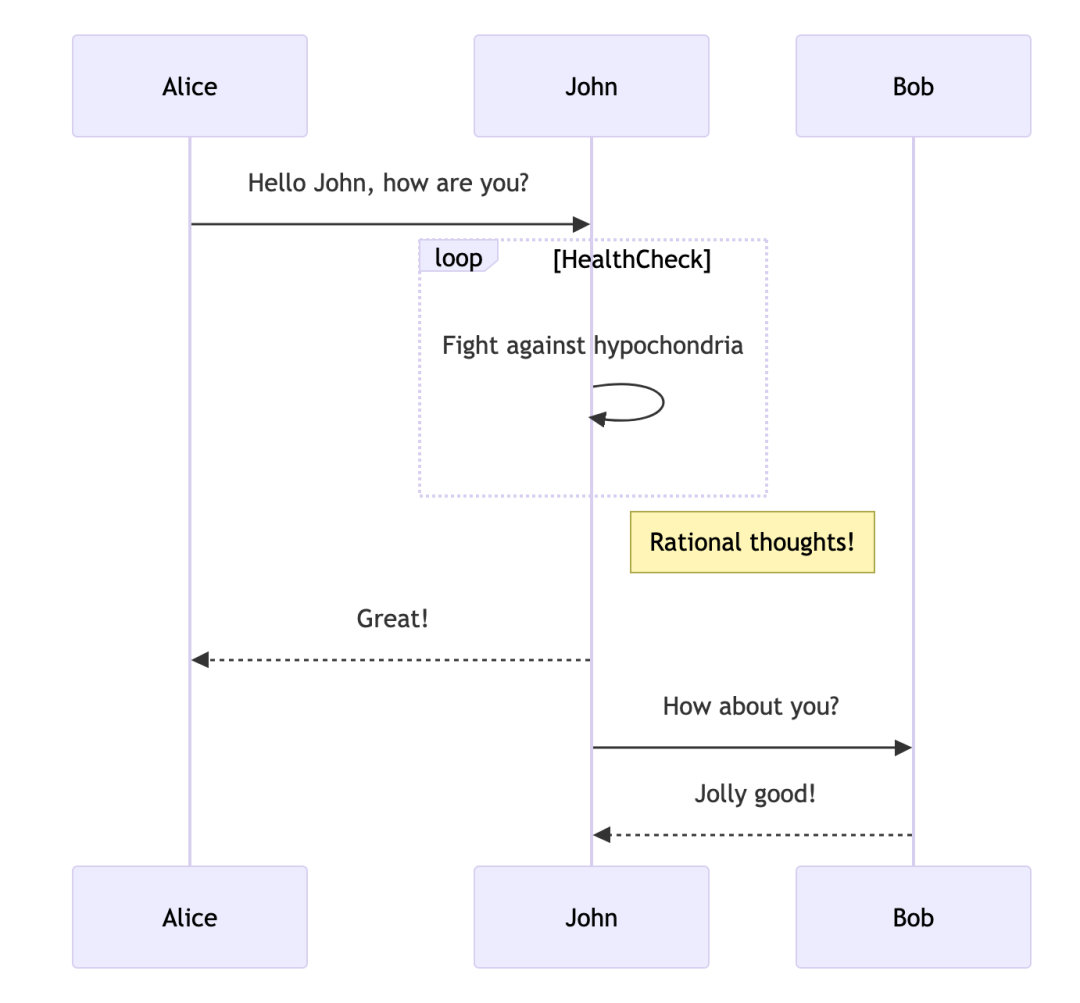

sequenceDiagram
Alice->>John: Hello John, how are you?
loop HealthCheck
John->>John: Fight against hypochondria
end
Note right of John: Rational thoughts!
John-->>Alice: Great!
John->>Bob: How about you?
Bob-->>John: Jolly good!
实时编辑器
甘特图
文档

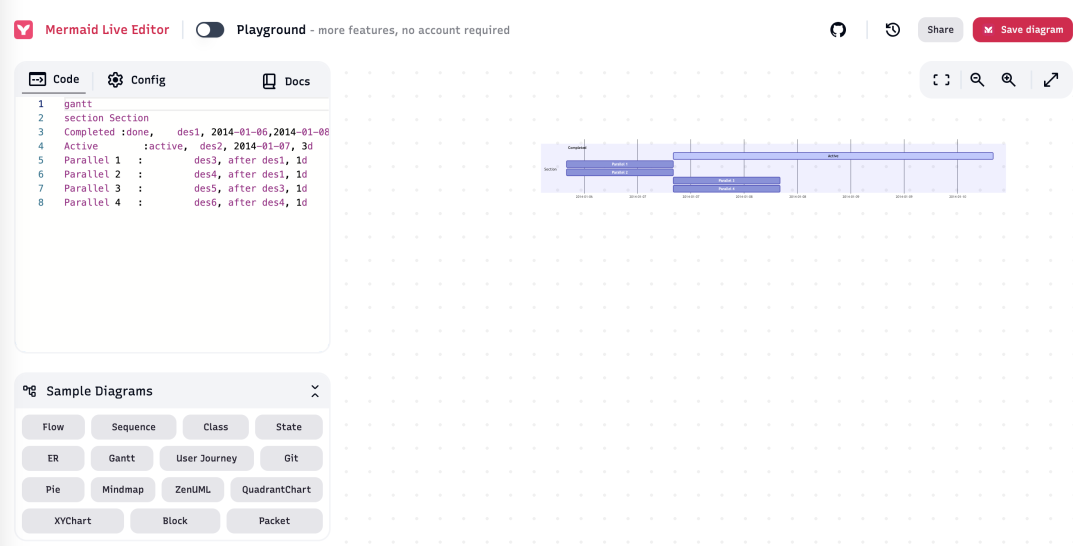

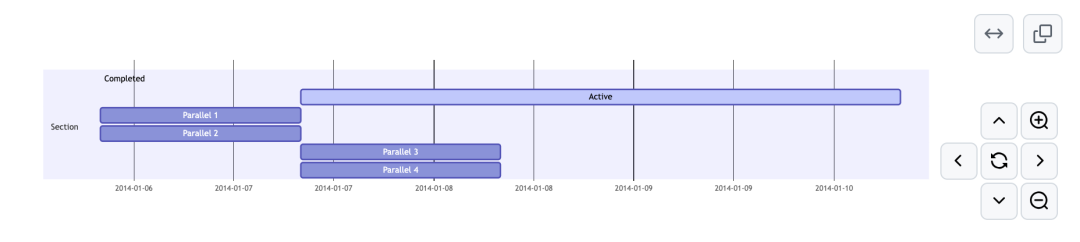

gantt
section Section
Completed :done, des1, 2014-01-06,2014-01-08
Active :active, des2, 2014-01-07, 3d
Parallel 1 : des3, after des1, 1d
Parallel 2 : des4, after des1, 1d
Parallel 3 : des5, after des3, 1d
Parallel 4 : des6, after des4, 1d
实时编辑器
类图
文档

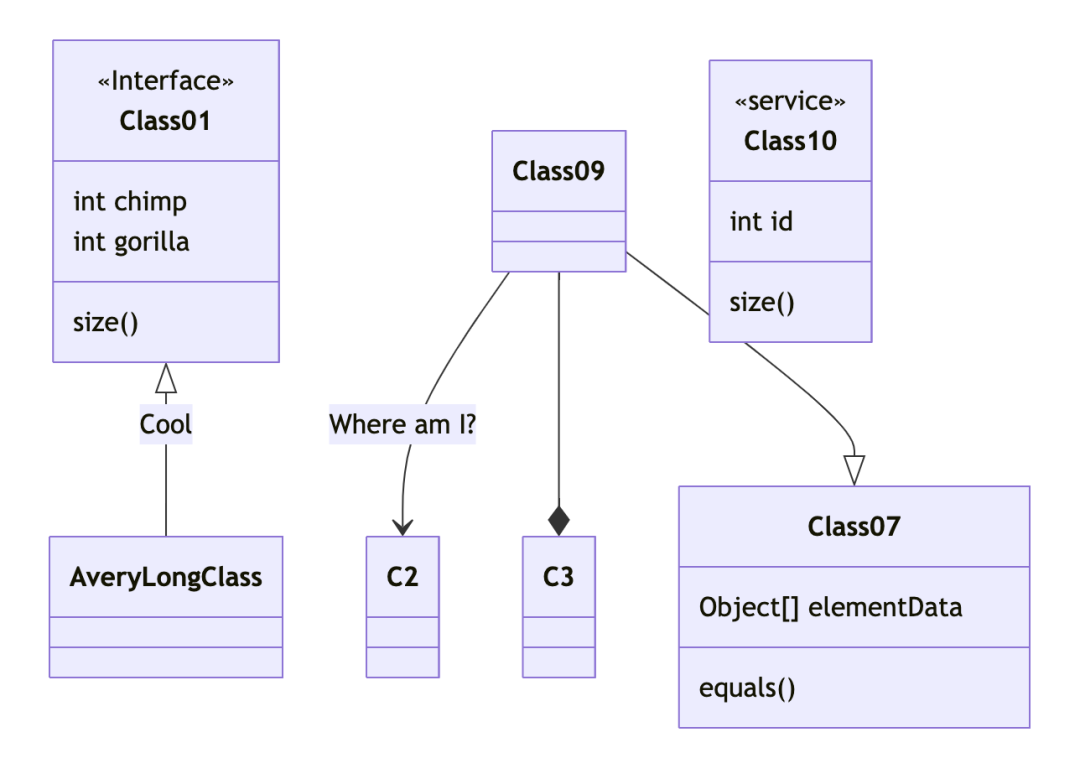

classDiagram
Class01 <|-- AveryLongClass : Cool
<<Interface>> Class01
Class09 --> C2 : Where am I?
Class09 --* C3
Class09 --|> Class07
Class07 : equals()
Class07 : Object[] elementData
Class01 : size()
Class01 : int chimp
Class01 : int gorilla
class Class10 {
<<service>>
int id
size()
}
实时编辑器
状态图
文档

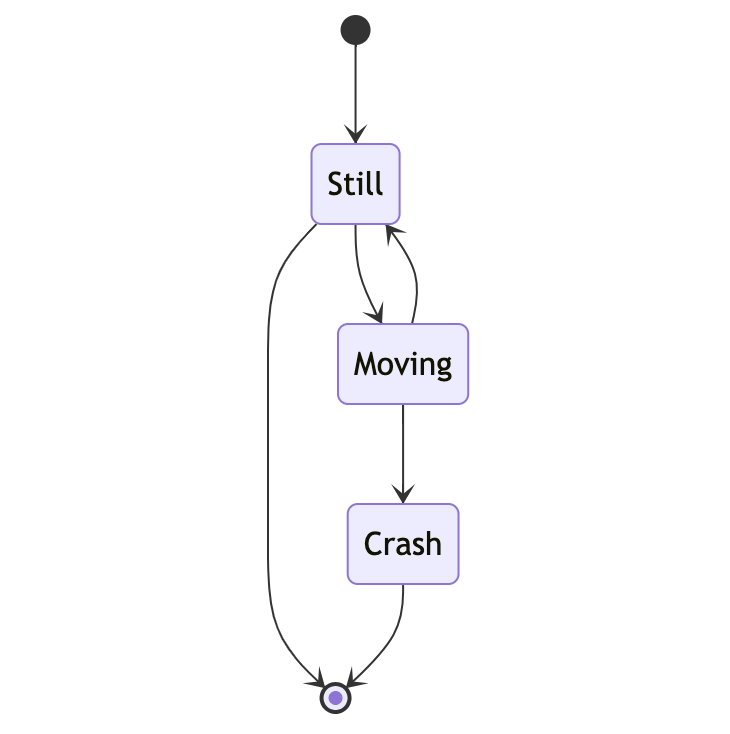

stateDiagram-v2
[*] --> Still
Still --> [*]
Still --> Moving
Moving --> Still
Moving --> Crash
Crash --> [*]
实时编辑器
饼图
文档

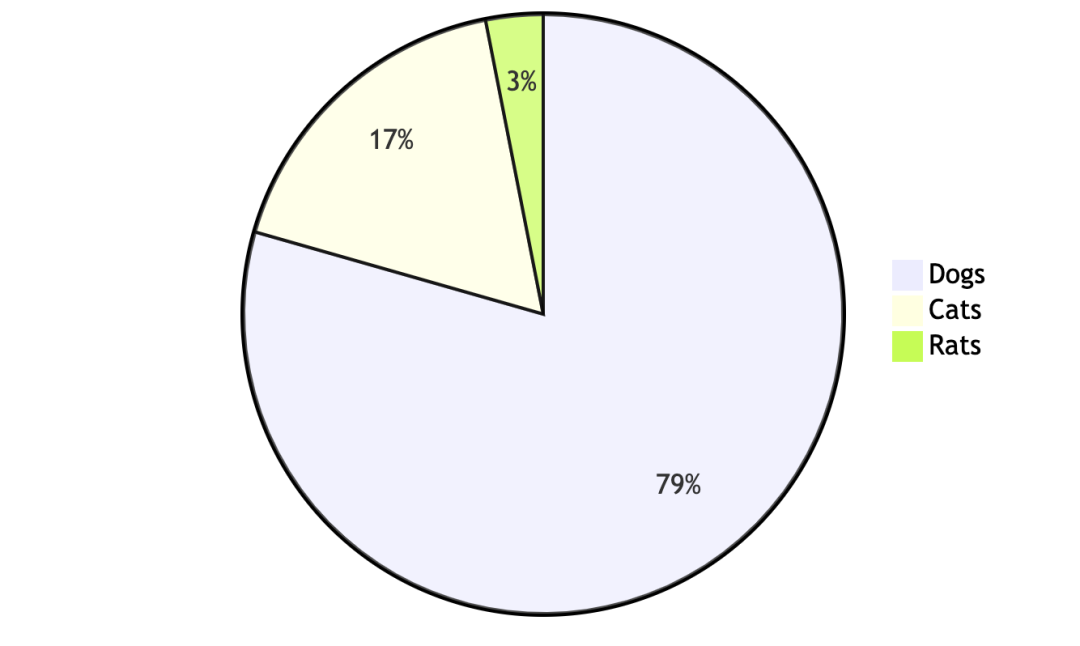

pie
"Dogs" : 386
"Cats" : 85.9
"Rats" : 15
实时编辑器
Mermaid 不仅让图表绘制变得轻松简单，还能极大地提高我们的工作效率和文档质量，让我们用类似 Markdown 的简洁文本语法来定义图表，极大提高程序员绘图能力。
Git图
文档
gitGraph:
options
{
"nodeSpacing": 150,
"nodeRadius": 10
}
end
commit
branch newbranch
checkout newbranch
commit
commit
checkout master
commit
commit
merge newbranch
1
用户体验旅程图
文档

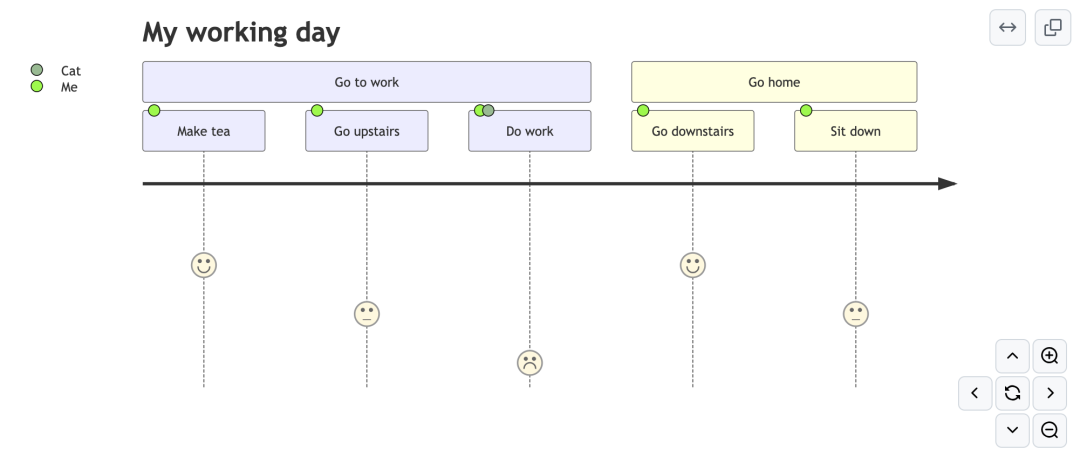

journey
title My working day
section Go to work
Make tea: 5: Me
Go upstairs: 3: Me
Do work: 1: Me, Cat
section Go home
Go downstairs: 5: Me
Sit down: 3: Me
实时编辑器
开源地址
