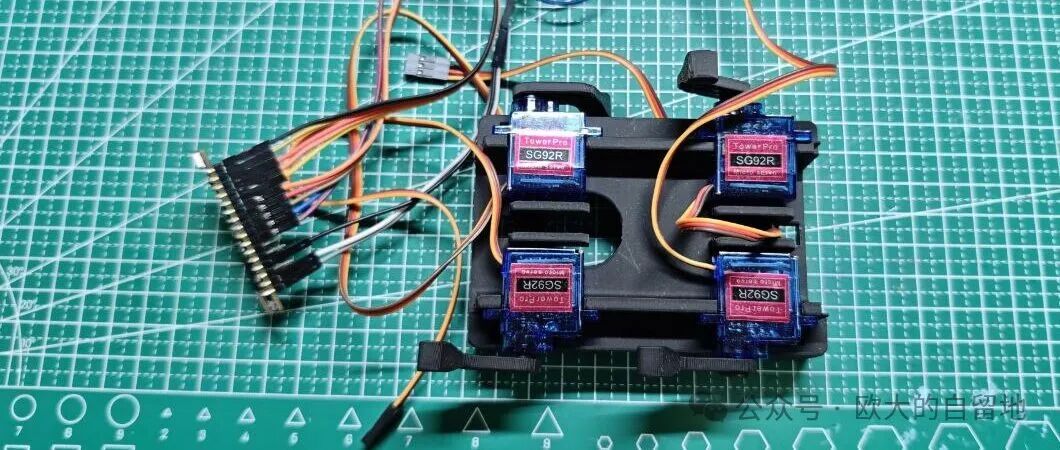

最近 B 站上赛博小狗和小智 AI 都很火，我也想复刻一个，最好能把两者结合一下，研究了一下，发现作者们的开源方案有些地方不太符合我的习惯，准备改造一番，然后就走上了踩坑之旅。
缘由
赛博小狗这个开源项目，作者使用了现成的语音识别模块和文本转语音模块，这两个模拟贵且不说，在使用上也不太灵活，而且主控也是使用的 STM32，这个如果要想改造结合小智 AI，开发起来也比较麻烦。
然后就想到了乐鑫 ESP32 是已经自带了语音唤醒、语音识别、文本转语音能力的，那干嘛不直接用一个 MCU 来实现外部模块的功能，成本就要低上很多了，而且小智 AI 本身也是基于 ESP32 去做的，结合起来就更方便了。
再研究了一下小智 AI 的开源硬件端项目，发现是基于 ESP-IDF 开发的，这就叫人头大了，虽然原厂的 ESP-IDF 相比 Arduino 框架更强大，配置更灵活，但是从开发便捷性上来说，我还是更喜欢使用 Arduino 框架。
为了把这一堆东西都改成自己喜欢的样子，就开始了踩坑之旅。
开发环境
虽然在玩 ESP32 时一直用的 Arduino 框架，但是我并没有使用 Arduino IDE，而是使用的 Visual Studio Code + PlatformIO 插件。Ardunio IDE 的编辑器太古老了，缺少很多有用的功能，像代码提示、自动补全、符号跳转等功能都是缺失的。
而 Visual Studio Code 在这方面就强大很多了，而且得益于最近 AI 的流行，可以通过 Codium 或者 Cursor 等 AI 编程工具实现更高效的编码。另外 PlatformIO 还支持多个 MCU 平台的 SDK 管理和编译，可以实现一个 App 完成多种 MCU 固件的开发工作。
这次搭建 ESP32 + ESP-SR + ESP-TTS 开发环境也是基于 VSCode + PlatformIO 来完成的，也推荐电子 DIY 和 Arduino 爱好者尝试一下这套开发环境。
ESP-SR 库找不到？

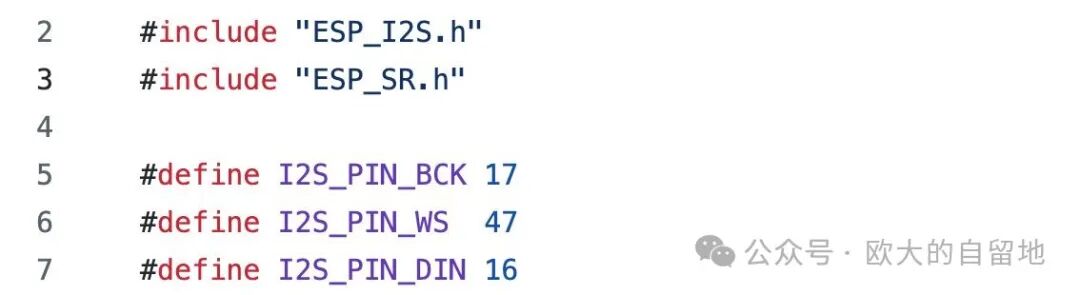

第一步先尝试一下官方语音识别 ESP-SR 中的示例，找到 arduino-esp32 仓库中 ESP_SR 的示例，原样复制代码过来，一编译，直接找不到头文件 ESP_I2S.h 和 ESP_SR.h。
然后在 platformio 的 framework-arduinoespressif32 的目录里看了下，还真没有……
费了半天劲搜索了一下，才发现 PlatformIO 使用的 arduino-esp32 仓库，是另外一个项目中打包的，在打包的时候，删除了 ESP-SR 相关的库。

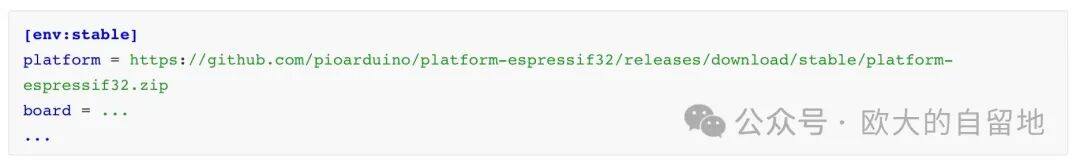

又花了点时间，找到一个 pioarduino/platform-espressif32 仓库，这个仓库会紧跟官方上游仓库来生成使用最新 ESP-IDF 打包的 Arduino 框架，只需要在 platformio.ini 中将 platform 字段指定他们的仓库就可以了。
保存之后，等待 PlatformIO 下载依赖，编码终于可以编译通过了。
I2S 初始化失败？

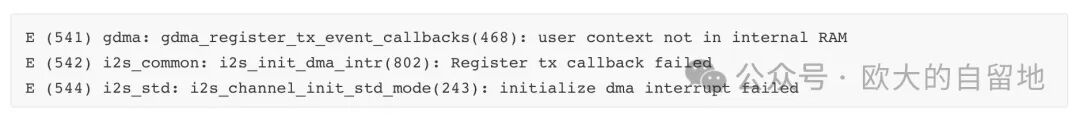

拿上最新的编译、烧录，打开串口监视器，咋一直重启呢，暂停一下日志，发现了都挂在了下面这个错误：
看着似乎是因为我用了 ESP32-S3-N16R8 带 PSRAM 的版本，导致在初始化 I2S 的时候，中断函数放在了 PSRAM 里面，而不是 SRAM 里。
但是我这测试代码也没改啥，按理分配到 PSRAM 需要额外指定的，示例代码里并没有这么做。

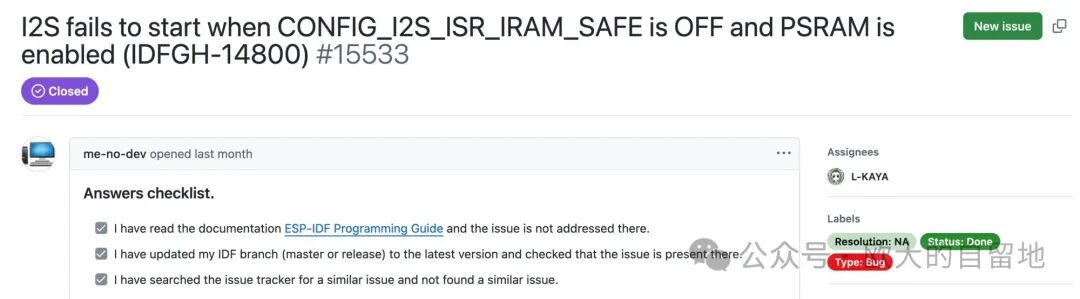

继续费劲地找，还真找到了在踩坑时几天前有人提的 issue I2S failed to set up tx callback，原来是一个官方 SDK 打包时参数错误的问题，好嘛……
评论里提到了会在 3.2.0-RC2 中修复，那就等等修复后的 arduino-esp32 吧。
幸好是用了 16M Flash，分区才够用
等过了一周，终于有新版本的 arduino-esp32 可以用了，固件也可以正常在 ESP32 上跑起来了，但是运行的时候还是会出现错误说没有找到唤醒词。
搜了下，原来模型是得单独上传的，需要在 Flash 上单独创建一个分区，在某个教程中建议可以使用 esp_sr_16.csv 这个预置的分区配置
# Name, Type, SubType, Offset, Size, Flags
nvs, data, nvs, 0x9000, 0x5000,
otadata, data, ota, 0xe000, 0x2000,
app0, app, ota_0, 0x10000, 0x300000,
app1, app, ota_1, 0x310000, 0x300000,
spiffs, data, spiffs, 0x610000, 0x700000,
model, data, spiffs, 0xD10000, 0x2E0000,
coredump, data, coredump,0xFF0000, 0x10000,
这个分区配置中创建了一个标签为 model，大小为 2944KB 的分区，用于存放 ESP-SR 需要的模型，包括语音唤醒和命令识别两种用途的模型。
在使用了这个分区表之后，下一步配置唤醒模型是可以了，但是更后面的 TTS 模型又需要额外分区，而且这里的分区大小也不太够用，因此最终还是改了一下分区表，使用自定义配置。
# Name, Type, SubType, Offset, Size, Flags
nvs, data, nvs, 0x9000, 0x5000,
otadata, data, ota, 0xe000, 0x2000,
app0, app, ota_0, 0x10000, 0x300000,
app1, app, ota_1, 0x310000, 0x300000,
spiffs, data, spiffs, 0x610000, 0x100000,
model, data, spiffs, 0x710000, 0x5E0000,
voice_data,data,fat, 0xCF0000, 0x300000,
coredump, data, coredump,0xFF0000, 0x10000,
额外的两个分区配置：
model：用于存放语音唤醒模型，大小 6016KB
voice_data：用于存放 TTS 模型，大小 3072KB
为了使用 MultiNet6，直接支持用拼音配置中文指令，所以这里把 model 分区大小调整到了 6MB 多，要不然就放不下 WakeNet 和 MultiNet 模型了。
唤醒模型该怎么配置啊？
很好，终于可以跑起来了，一运行，继续提示缺少提示词，明白，上面创建了分区，但是还没有上传模型数据。

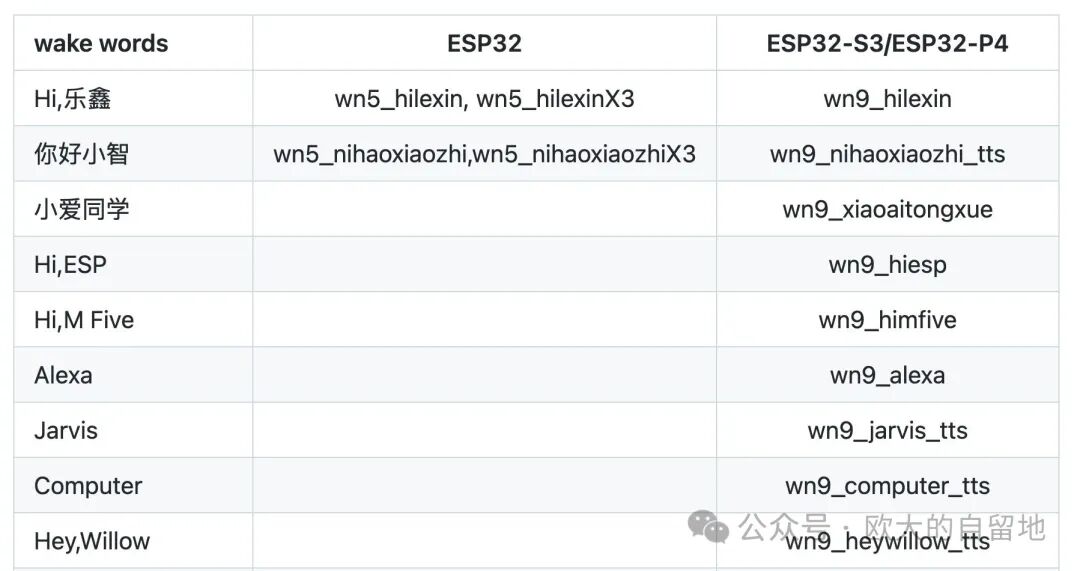

在 esp-sr 项目中找到 WakeNet 和 MultiNet 的模型数据，在项目主页也可以看到目前已经有的唤醒词。
我在这里选择了 小鸭小鸭 作为唤醒词。
另外还需要 MultiNet 的指令识别模型，为了使用中文，我选择了 mn6_cn 这个，同样可以在 esp-sr 项目中的 model 目录中找到。

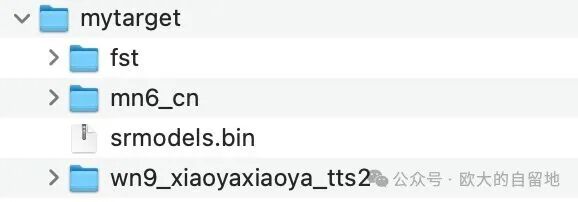

然后把它们放在一个目录中，通过自带的 Python 脚本来生成目标分区数据：
python3 pack_model.py -m mytarget -o srmodels.bin
再使用 esp-tool 上传到 model 分区中：
esptool.py --baud2000000--before default_reset --after hard_reset write_flash 0x710000 data/srmodels.bin
完成，终于可以用“小鸭小鸭”来唤醒 ESP32，并且使用“打开空调”来操作了。
TTS 也要上传模型哦
弄完 ESP-SR 的语音唤醒和命令识别，继续折腾 TTS。
根据 esp-skainet 中的示例，使用 TTS 也很简单，参考 https://github.com/espressif/esp-skainet/blob/master/examples/chinese_tts/main/main.c 示例中的代码就可以了。
不过在这里不得不吐槽一下，官方这些示例、文档、模型文件都是东一块西一块的……

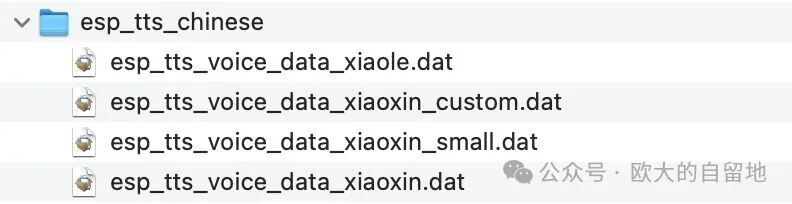

TTS 的模型又在 esp-sr 项目中，在 esp-tts/esp_tts_chinese/esp_tts_voice_data_xiaole.dat 目录中。
几种音色的区别可以在 samples 中找到示例试听一下。
我这里使用了 xiaoxin_small 这个，使用以下命令刷入 ESP32 的 Flash：
esptool.py --baud2000000--before default_reset --after hard_reset write_flash 0xCF0000 ./data/esp_tts_voice_data_xiaoxin_small.dat
再使用官方示例代码测试就可以了。
这语音咋声音不对呢
我搭建测试环境的硬件，是使用的 MAX98357 I2S 音频放大器模块，在参照官方示例代码初始化 I2S 并播放 TTS 音频时，总是单调不太对，调整了采样率和位宽都对不上，最终发现 ESP-TTS 输出的数据是单声道的，将输出模式从立体声修改为单声道就没问题了。

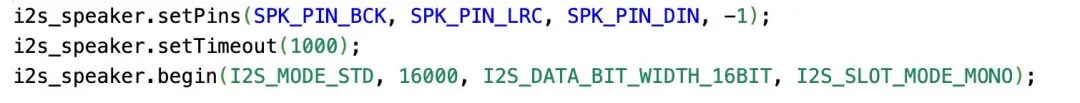

这里用了 ESP_I2S 库，在 begin 时将第 4 个参数从 I2S_SLOT_MODE_STEREO 改为 I2S_SLOT_MODE_MONO 就可以正常工作了。
好了终于跑通了
断断续续几个星期，终于把 ESP32-S3 在 Arduino 开发框架下运行 ESP-SR 语音识别、语音指令、文本转语音这些功能搞定了，再有点时间就可以继续折腾那个赛博小狗和小智 AI 了 ?。
