前言
继续尝试复刻小智 AI，但是是基于 Arduino 框架。
上周把 VSCode + PlatformIO + Arduino 进行 ESP32-S3 + ESP-SR + ESP-TTS 的开发环境折腾完了（文章见《复刻小智AI，ESP32-S3搭建Arduino+ESP-SR+ESP-TTS开发环境踩坑记录》，主要的语音唤醒、命令识别、文本转语音功能都跑通了，后面可以开始对接小智 AI 服务端的 WebSocket 协议了。
不过原作者的 78/xiaozhi-esp32 项目稍微复杂一点，阅读起来不太方便，而且也不太想搞 IDF 编译环境，就想找看有没有其他平台的实现，然后还真找到了一个 huangjunsen0406/py-xiaozhi 项目，是 Python + PyTk 编写的带界面的桌面客户端，而且它支持手动对话以及自动对话模式切换，可以顺便学习一下 PC 上的轻量级语音识别。
通信过程
小智 AI 客户端与服务端，可以使用 WebSocket 或者 MQTT 协议，这里为了方便就直接用 WebSocket 协议来学习了。
协议概述
在小智 AI 的通信过程中，WebSocket 用于实现客户端和服务器之间的实时、双向通信。主要传输以下类型的数据：
控制指令: 如开始/停止监听、中断TTS等。
文本信息: 如 LLM 的响应、情绪指令、配置信息等。
音频数据:
客户端 -> 服务器: 录制的 Opus 编码音频流。
服务器 -> 客户端: TTS 生成的 Opus 编码音频流。
状态同步: 如 TTS 播放开始/结束。
通信主要使用两种格式：
JSON: 用于传输文本、控制指令和状态信息。
Binary: 用于传输 Opus 编码的音频数据。
建立连接
客户端发起连接：客户端根据配置中的
WEBSOCKET_URL向服务器发起 WebSocket 连接请求。发送头部信息：在建立 WebSocket 连接时，客户端需要发送必要的 HTTP 头部信息，包括：
Authorization:Bearer <access_token>(配置中WEBSOCKET_ACCESS_TOKEN)Protocol-Version:1(协议版本号)Client-Id: 客户端标识Device-Id: 设备标识（通过是设备 MAC 地址）目前以上几个字段，除了 Device-Id 需要客户端生成，其他的都是固定值，可以使用以下设置：
"WEBSOCKET_URL": "wss://api.tenclass.net/xiaozhi/v1/","WEBSOCKET_ACCESS_TOKEN": "test-token","CLIENT_ID": "1dd91545-082a-454e-a131-1c8251375c9c",
服务器响应：服务器接受连接。
客户端发送
hello：连接成功建立后，客户端需要发送一个hello消息（JSON 格式）。hello_message = { "type": "hello", "version": 1, "transport": "websocket", "audio_params": { "format": AudioConfig.FORMAT, "sample_rate": AudioConfig.SAMPLE_RATE, "channels": AudioConfig.CHANNELS, "frame_duration": AudioConfig.FRAME_DURATION, }}这里会预置音频编码参数，不过问题不大，后面服务端会推送它能接受的设置。
服务器响应 hello：提供会话 ID 和可能的初始配置。
{ "type": "hello", "version": 1, "transport": "websocket", "audio_params": { "format": "opus", "sample_rate": 24000, "channels": 1, "frame_duration": 20 }, "session_id": "a1f81xs89"}注意：客户端必须存储
session_id用于后续所有需要会话标识的消息。注意2：这里需要使用
audio_params更新本地 Opus 编码设置。开始监听:
{ "session_id": "session-id", "type": "listen", "state": "start", "mode": "manual" | "auto" | "realtime" // 监听模式}停止监听:
{ "session_id": "session-id", "type": "listen", "state": "stop"}格式:
{ "session_id": "session-id", "type": "listen", "state": "detect", "text": "你好小智" // 根据实际唤醒词修改}格式:
{ "session_id": "session-id", "type": "abort", "reason": "wake_word_detected" // (可选) 中断原因}格式: 二进制数据帧 (Binary Frame)。
内容: 根据
session_info中audio_config约定的格式（默认为 Opus）编码的音频数据块。
服务端认证
在第一次连接到小智 AI 官方后台时，需要在控制台中添加设备。
添加设备的方式也很便捷，在客户端连接到服务端并发送第一条语音消息时，服务器会返回一条语音，并带一个 6 位数的验证码，可以在后台添加设备。
至此就完成了和小智 AI 服务端 WebSocket 连接的建立，可以开始后续对话流程了。
客户端消息
要与小智 AI 对话，一般需要由客户端主动发起对话流程，发送第一个音频数据，或者是唤醒词。
listen (JSON)
控制音频监听（录音）的状态。
wake_word (JSON)
如果是通过唤醒词开始对话，要使用另外一个类型的 listen 消息，通知服务器检测到了唤醒词，这样服务端会立即返回一条语音消息。
abort (JSON)
请求服务器中断当前正在进行的操作（主要是 TTS 语音播放）。
这个主要是在小智 AI 服务端输出一段长语音但是又想重新开始新对话时使用。
audio (Binary)
发送录制的音频数据。
IoT 消息
这块暂时不玩，以后再研究具体格式。
服务端消息
小智 AI 服务端返回的消息类型也分 JSON 和 Binary，其中 JSON 类型消息依赖 type 字段来区分实际内容。
示例 JSON 消息格式：
{ "type": "tts", "state": "start", "sample_rate": 24000, "session_id": "session-id"}其中 type 字段用来标识消息类型，有 llm、tts、stt 等。
type=tts (JSON)
这个消息就是小智 AI 服务端返回的主要消息类型了，包括情绪、语音播放、语音转文本，都是在这个类型的消息中返回的。
可以说小智 AI 的整个交互流程中，主要的工作量都是由服务端完成了，客户端的实现都可以比较轻量。
在 type=tts 类型的消息中，根据 state 字段的不同，也需要针对性的进行处理。
state=start
小智 AI 服务端在收到客户端的语音数据后，生成了对应的 LLM 聊天对话内容，开始返回 语音数据，这里也同样给了一个音频数据 sample_rate 参数，可以同步更新播放配置。
{ "type": "tts", "state": "start", "sample_rate": 24000, "session_id": "session-id"}state=sentence_start
小智 AI 返回的对话中一句话的开始，text 字段包含了所说语音的文本内容。
{ "type": "tts", "state": "sentence_start", "text": "感觉你心情不太好，发生了什么事吗？", "session_id": "session-id"}state=sentence_end
小智 AI 返回的对话中一句话的结束。
{ "type": "tts", "state": "sentence_end", "text": "感觉你心情不太好，发生了什么事吗？", "session_id": "session-id"}state=stop
小智 AI 对于之前收到的语音，生成的响应内容已经整体结束，客户端可以继续进行录音操作。
{ "type": "tts", "state": "stop", "session_id": "session-id"}type=llm (JSON)
这个消息返回了大模型在回复时所需要表达的情绪，text 是一个 Emoji 表情，emotion 对应了情绪的单词，在不能显示 Emoji 的设备上，可以由单词去对应到图片进行展示。
{ "type": "llm", "text": "?", "emotion": "thinking", "session_id": "session-id"}emotion 可选的值如下：
static const std::vector<Emotion> emotions = { {"?", "neutral"}, {"?", "happy"}, {"?", "laughing"}, {"?", "funny"}, {"?", "sad"}, {"?", "angry"}, {"?", "crying"}, {"?", "loving"}, {"?", "embarrassed"}, {"?", "surprised"}, {"?", "shocked"}, {"?", "thinking"}, {"?", "winking"}, {"?", "cool"}, {"?", "relaxed"}, {"?", "delicious"}, {"?", "kissy"}, {"?", "confident"}, {"?", "sleepy"}, {"?", "silly"}, {"?", "confused"}};type=stt (JSON)
这个是小智 AI 服务端由客户端发送的语音识别出来的文本，可以显示在屏幕上展示双方完整的对话内容。
{ "type": "stt", "text": "今天天气怎么样", "session_id": "session-id"}type=iot (JSON)
和客户端消息一样，这个现在还没研究，以后再看看。
audio (Binary)
小智 AI 服务端发送的 TTS 音频数据。
格式: 二进制数据帧 (Binary Frame)。
内容: 根据
hello消息中audio_params约定的格式（默认为 Opus）编码的 TTS 音频数据块。客户端接收后应立即进行解码和播放。
核心交互流程图

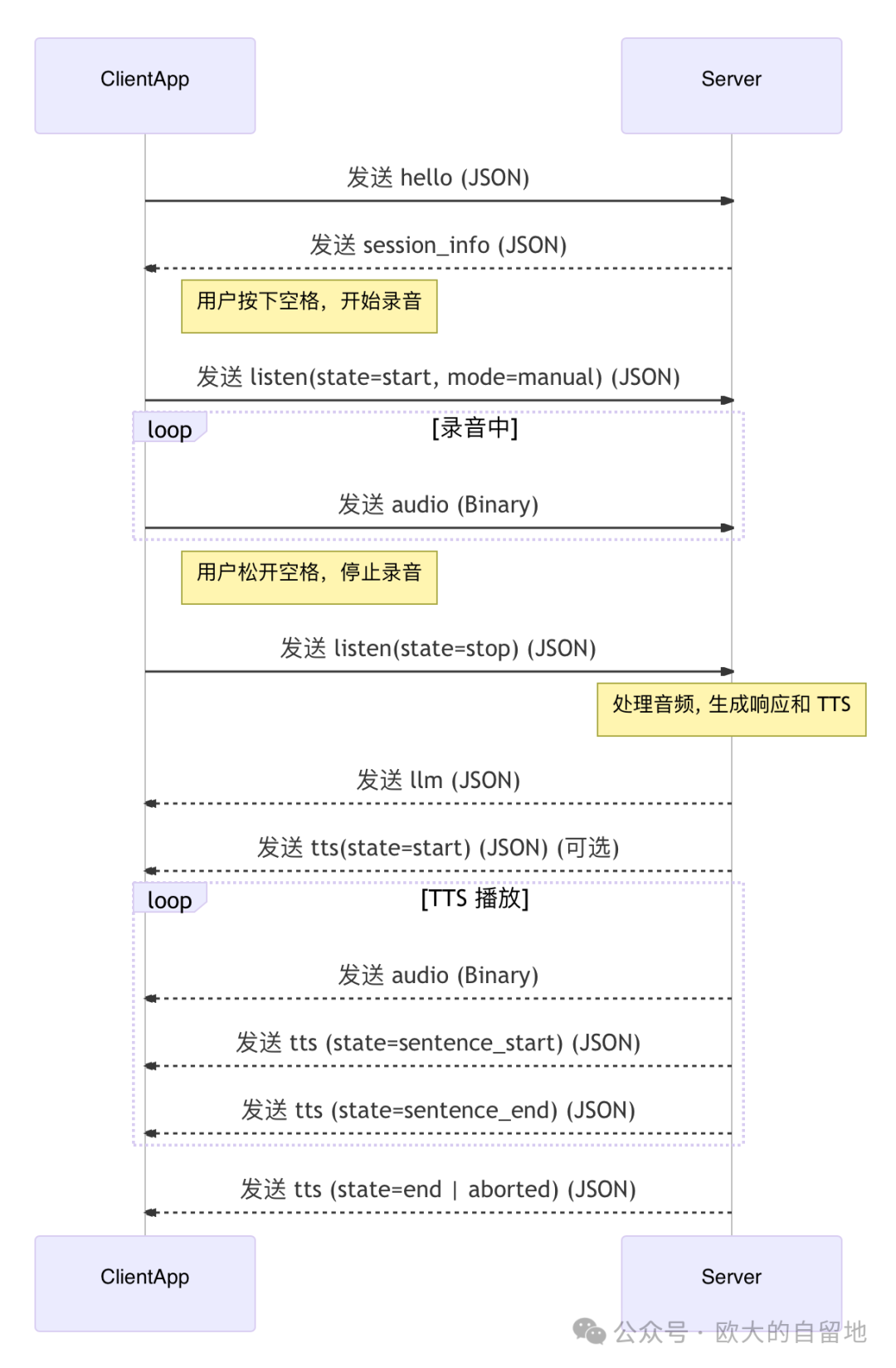

手动对话交互流程

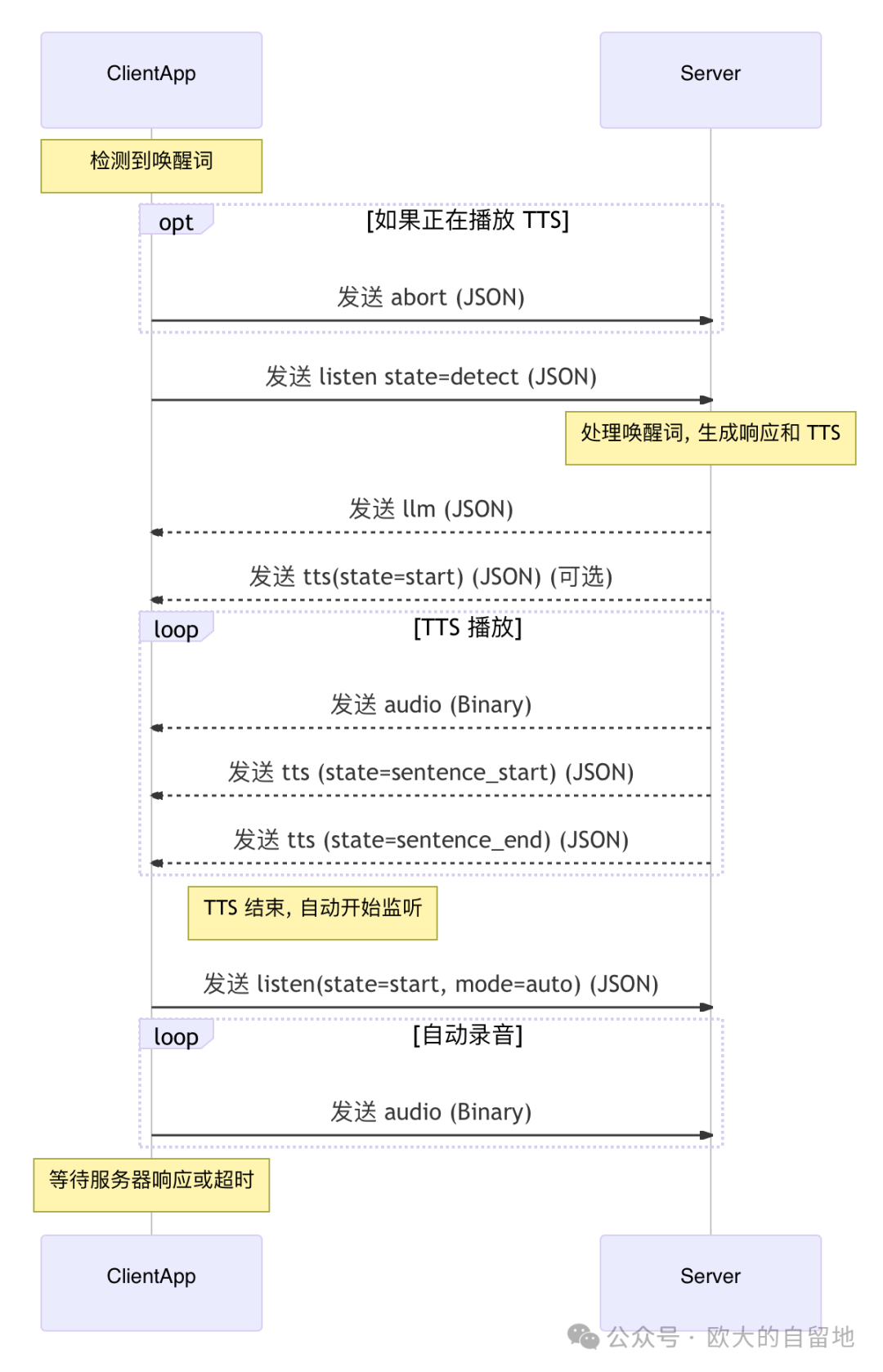

自动对话交互流程图
异常处理
服务端主动断开连接
在跟小智 AI 说“再见”的时候，服务端会主动断连接，因此在这个时候，如果重新开始了手动对话，或者使用唤醒词触发对话，就需要重新连接服务器。
网络异常
网络异常时，按正常初始化流程重新连接 WebSocket 即可。
总结
整体来说，小智 AI 的通信协议还是比较简单的，大概理了一遍之后，也能用 Cursor + AI 快速搞一个 Python 版本的客户端出来，后面再对接一下 ESP32 试试。
另外，这里的流程和消息是参考了官方仓库和实际交互过程的报文总结的，可能会存在不准确的地方，如果有错误，欢迎指正。
