在AI技术飞速发展的今天，图片RAG（Retrieval-Augmented Generation，检索增强生成）正逐渐成为多模态应用的“杀手锏”。无论是电商平台的“以图搜商品”，还是教育领域的“文本生成插图”，图片RAG通过检索与生成的高效结合，能带来令人惊叹的效果。
你是否遇到这样一个场景：
你在电商平台上传一张衣服的图片，系统不仅能找到相似款，还能自动生成搭配建议；
你在学习一篇复杂的医学文章，AI能智能匹配相关医学图像，甚至自动生成图文结合的讲解；
设计师上传一张草图，AI能检索相关风格图像，并生成更符合设计思路的创意草图。
这些神奇的功能背后，正是图片RAG的强大之处。它通过 检索+生成 的方式，既能保证结果的精准性，又能提升内容的创造力，让AI的理解能力跃升至全新高度。本篇文章都将为你提供 详细的实操指南、完整的代码示例，帮助你快速上手，打造一个 高性能的图片RAG系统！
一、什么是图片RAG？
简单来说，图片RAG是一种将图像检索与生成模型结合的技术。它的核心思想是：先从海量数据中检索出与用户输入最相关的图像或信息，再将这些检索结果作为上下文，输入到生成模型中，输出高质量的响应。有的场景直接从海量数据中检索出与用户输入最相关的图像或信息，图片RAG相比传统的单一检索或生成技术，图片RAG的优势在于：
精准性：检索环节确保结果与用户输入高度相关。
创造性：生成模型能进一步丰富输出内容。
多模态：支持文本、图像等多种输入形式。

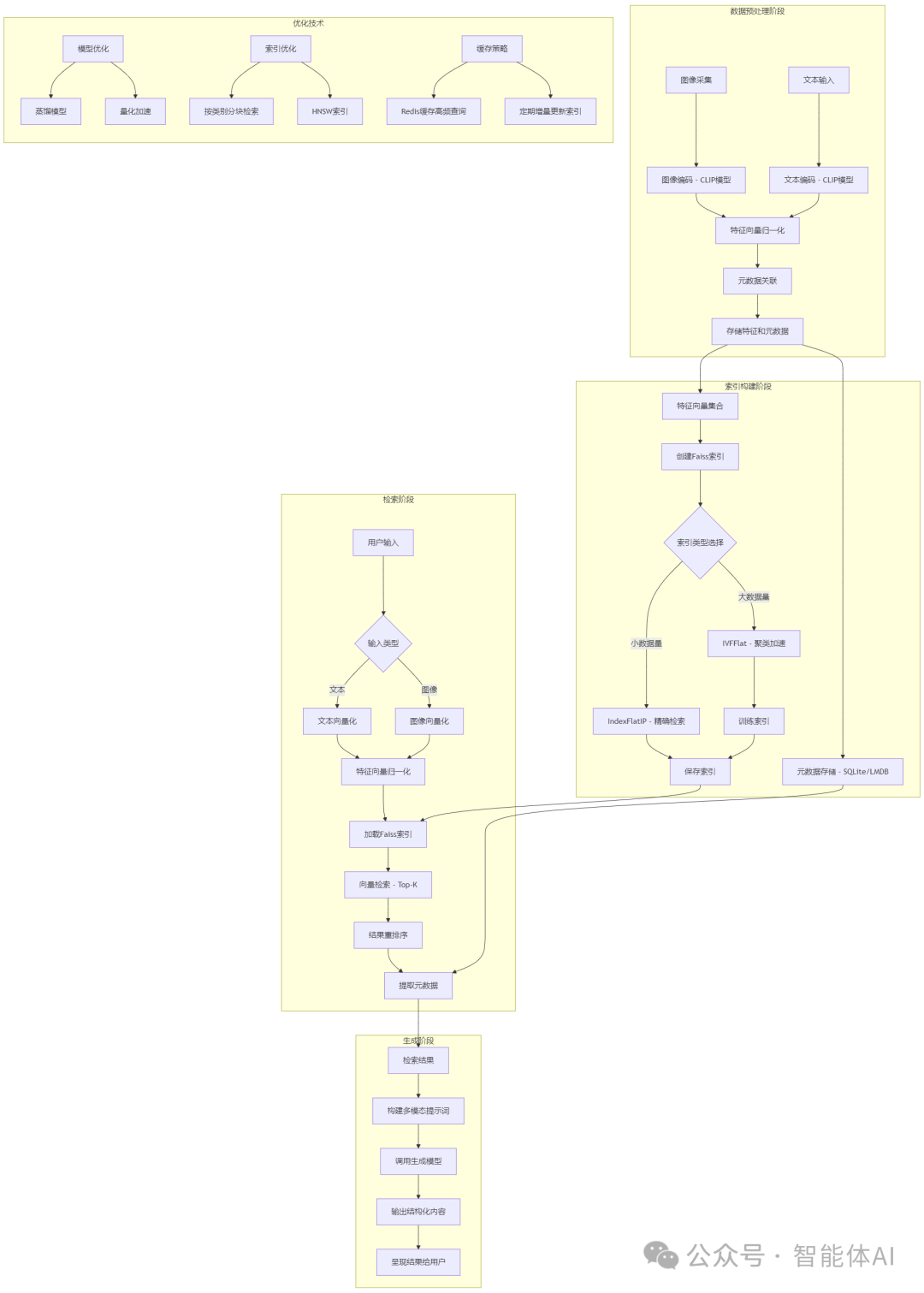

接下来，我们将按技术流程拆解图片RAG的每个环节，并提供详细的实现步骤和代码，确保你能直接上手实践。

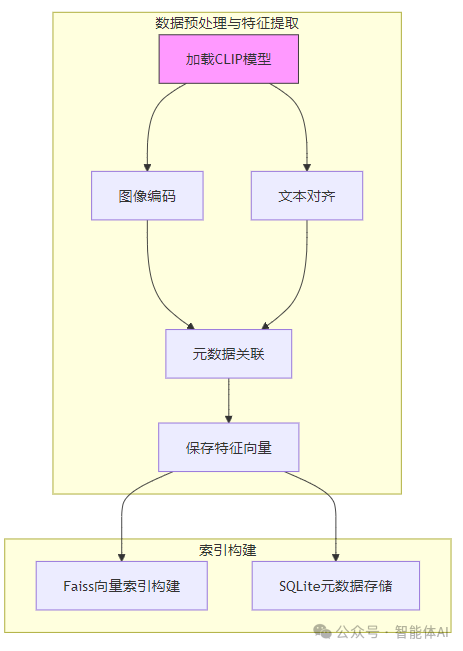

二、数据预处理与特征提取：打好基础
1. 图像编码：从像素到向量
图片RAG的第一步是将图像转化为机器能理解的特征向量。我们推荐使用CLIP模型（ViT-B/32），这是由OpenAI开发的一个强大工具，能够将图像和文本映射到同一个向量空间，非常适合多模态任务。
工具选择：
模型：CLIP（ViT-B/32），因其出色的图像-文本对齐能力。
框架：Hugging Face的transformers库，简单易用且社区支持广泛。
前置准备：
确保你已安装必要的库：
pip install torch transformers pillow numpy
代码实现：
以下是一个完整的图像特征提取示例，确保你有一张名为image.jpg的图片在工作目录下：
from PIL import Imagefrom transformers import CLIPProcessor, CLIPModelimport numpy as np# 加载预训练的CLIP模型和处理器model = CLIPModel.from_pretrained("openai/clip-vit-base-patch32")processor = CLIPProcessor.from_pretrained("openai/clip-vit-base-patch32")# 打开并处理图像image = Image.open("image.jpg").convert("RGB") # 确保图像为RGB格式inputs = processor(images=image, return_tensors="pt", padding=True) # 转为PyTorch张量# 提取图像特征image_features = model.get_image_features(**inputs).detach().numpy()# 归一化特征向量image_features = image_features / np.linalg.norm(image_features, axis=1, keepdims=True)# 检查结果print("图像特征维度:", image_features.shape) # 应为 (1, 512)print("图像特征示例:", image_features[0][:5]) # 查看前5个值
注意事项：
归一化重要性：归一化将特征向量的长度统一为1，避免因向量大小差异影响后续检索的余弦相似度计算。
异常处理：如果图像打不开或格式错误，建议添加try-except块，确保代码健壮性：
try: image = Image.open("image.jpg").convert("RGB")except Exception as e: print(f"图像加载失败: {e}") exit(1)2. 文本对齐：图文合一
如果你的应用场景需要支持文本查询（如“红色连衣裙”），需要将文本转为向量，与图像特征对齐。CLIP的强大之处在于它能同时处理图像和文本。
代码实现：
# 定义文本查询text = "a red dress"text_inputs = processor(text=text, return_tensors="pt", padding=True)# 提取文本特征text_features = model.get_text_features(**text_inputs).detach().numpy()# 归一化文本特征text_features = text_features / np.linalg.norm(text_features, axis=1, keepdims=True)# 检查结果print("文本特征维度:", text_features.shape) # 应为 (1, 512)print("文本特征示例:", text_features[0][:5]) # 查看前5个值
注意事项：
确保文本输入简洁，避免过长句子影响特征质量。
如果需要多语言支持，可尝试CLIP的多语言变体（如openai/clip-vit-base-patch32-multilingual）。
3. 元数据关联：业务与技术的桥梁
特征提取后，需要将特征向量与业务数据（如商品ID、价格）关联起来。我们推荐使用Pandas将数据保存为Parquet格式，既高效又节省磁盘空间。
前置准备：
安装Pandas：
pip install pandas pyarrow
代码实现：
import pandas as pd# 构造元数据metadata = {"image_id": ["img_001"],"feature": [image_features.tobytes()], # 转为二进制存储"category": ["dress"],"price": [299]}# 创建DataFrame并保存为Parquetdf = pd.DataFrame(metadata)df.to_parquet("image_metadata.parquet", engine="pyarrow")# 验证保存结果print("元数据已保存至 image_metadata.parquet")df_loaded = pd.read_parquet("image_metadata.parquet")print(df_loaded)
注意事项：
二进制存储：tobytes()将NumPy数组转为二进制，节省空间且便于数据库存储。
批量处理：如果有大量图像，建议循环处理并追加到DataFrame中。
三、索引构建：让检索快如闪电
1. 向量索引：Faiss来帮忙
有了特征向量，下一步是构建索引以实现快速检索。我们推荐使用Faiss，这是Facebook开源的稠密向量检索库，支持GPU加速，效率极高。
前置准备：
安装Faiss（CPU版为例，GPU版需编译）：
pip install faiss-cpu
假设你已提取了多张图像的特征，保存为all_image_features.npy（形状为(n, 512)，n为图像数量）：
# 示例：生成模拟特征import numpy as npnp.random.seed(42)all_image_features = np.random.randn(1000, 512).astype(np.float32) # 1000张图像np.save("all_image_features.npy", all_image_features)基础索引：
import faiss# 定义特征维度dim = 512 # CLIP特征维度# 创建内积相似度索引index = faiss.IndexFlatIP(dim)# 加载特征并添加至索引features = np.load("all_image_features.npy")index.add(features)# 保存索引faiss.write_index(index, "image_index.faiss")# 验证索引print("索引中的向量总数:", index.ntotal) # 应为1000
优化索引：IVFFlat提速
对于百万级数据，IndexFlatIP搜索速度较慢，推荐使用IVFFlat（倒排文件索引）通过聚类减少搜索范围。
# 定义聚类中心数nlist = 100 # 根据数据量调整，建议为sqrt(n)quantizer = faiss.IndexFlatIP(dim)# 创建IVFFlat索引index = faiss.IndexIVFFlat(quantizer, dim, nlist, faiss.METRIC_INNER_PRODUCT)# 训练索引index.train(features)# 添加特征index.add(features)# 保存索引faiss.write_index(index, "image_index_ivf.faiss")# 设置搜索范围（可选）index.nprobe = 10 # 搜索10个聚类中心，平衡速度与精度
注意事项：
nlist选择：数据量越大，nlist应越大，但过大会增加训练时间。
GPU加速：若有GPU，可安装faiss-gpu，只需将IndexFlatIP替换为GpuIndexFlatIP。
2. 元数据存储：SQLite上场
检索时，除了向量，还需返回业务信息。我们用SQLite存储图像ID、特征和元数据。
前置准备：
SQLite无需额外安装，Python自带支持。
代码实现：
import sqlite3# 连接数据库conn = sqlite3.connect("image_rag.db")# 创建表conn.execute('''CREATE TABLE IF NOT EXISTS images(id TEXT PRIMARY KEY, feature BLOB, category TEXT, price INT)''')# 插入示例数据conn.execute("INSERT OR REPLACE INTO images VALUES (?, ?, ?, ?)",("img_001", image_features.tobytes(), "dress", 299))# 提交更改conn.commit()# 验证数据cursor = conn.cursor()cursor.execute("SELECT * FROM images WHERE id='img_001'")print("查询结果:", cursor.fetchone())conn.close()
注意事项：
主键唯一性：id设为TEXT PRIMARY KEY，避免重复插入。
批量插入：若数据量大，可用executemany提高效率。

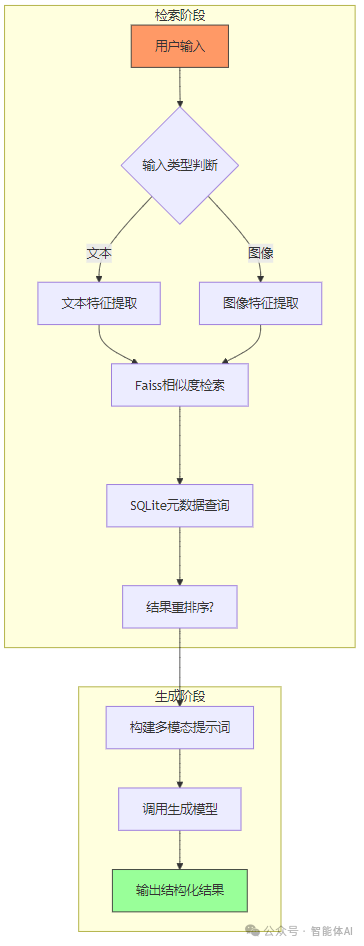

四、检索阶段：找到最匹配的内容
1. 处理用户输入
用户可能输入文本（如“蓝色衬衫”）或图像，我们需要统一转为向量。
文本查询：
text = "a blue shirt"text_inputs = processor(text=text, return_tensors="pt", padding=True)text_features = model.get_text_features(**text_inputs).detach().numpy()text_features = text_features / np.linalg.norm(text_features, axis=1, keepdims=True)
图像查询：
query_image = Image.open("query.jpg").convert("RGB")query_inputs = processor(images=query_image, return_tensors="pt", padding=True)query_features = model.get_image_features(**query_inputs).detach().numpy()query_features = query_features / np.linalg.norm(query_features, axis=1, keepdims=True)2. 执行检索
用Faiss检索Top-K结果，再从SQLite拉取元数据。
代码实现：
# 加载索引index = faiss.read_index("image_index_ivf.faiss")# 检索Top-5结果k = 5D, I = index.search(query_features, k) # D为距离，I为索引# 连接数据库conn = sqlite3.connect("image_rag.db")cursor = conn.cursor()# 获取元数据results = []for idx in I[0]:cursor.execute("SELECT id, category, price FROM images WHERE rowid=?", (idx + 1,))results.append(cursor.fetchone())conn.close()# 输出结果print("检索结果:")for result in results:print(f"ID: {result[0]}, Category: {result[1]}, Price: {result[2]}")
注意事项：
rowid偏移：Faiss索引从0开始，而SQLite的rowid从1开始，故需idx + 1。
异常处理：若索引或数据库为空，需添加检查。
3. 重排序（可选）
若对精度要求更高，可用交叉编码器对结果精排。
前置准备：
pip install sentence-transformers
代码实现：
from sentence_transformers import CrossEncoder# 加载交叉编码器reranker = CrossEncoder("cross-encoder/ms-marco-MiniLM-L-6-v2")# 假设检索结果有描述文本result_descriptions = ["Red silk dress", "Blue cotton shirt"]query_text = "a blue shirt"pairs = [(query_text, desc) for desc in result_descriptions]# 计算相关性得分scores = reranker.predict(pairs)# 按得分排序sorted_indices = np.argsort(scores)[::-1]print("重排序后索引:", sorted_indices)
五、生成阶段：从检索到创意输出
1. 多模态提示词
将用户查询和检索结果组合成提示词，交给生成模型。
代码实现：
user_query = "a blue shirt"prompt = f"""User Query: {user_query}Retrieved Images: [img_001.jpg, img_002.jpg] (Categories: dress, shirt)Retrieved Text: "This blue shirt is made of cotton, priced at $49."Task: Generate a response explaining why these results are relevant."""2. 调用生成模型
由于gpt-4非开源，我们用EleutherAI/gpt-neo-1.3B作为示例。
前置准备：
pip install transformers
代码实现：
from transformers import pipeline# 加载生成模型generator = pipeline("text-generation", model="EleutherAI/gpt-neo-1.3B")# 生成响应response = generator(prompt, max_length=200, num_return_sequences=1)print("生成结果:", response[0]["generated_text"])
注意事项：
模型选择：若需更强效果，可用付费API（如OpenAI GPT-4）。
长度控制：max_length根据需求调整。
3. 输出结构化
想生成JSON格式？在提示词中指定即可。
代码实现：
prompt += "\nFormat the response as JSON with keys: 'product_id', 'reason'."response = generator(prompt, max_length=200)print("结构化输出:", response[0]["generated_text"])六、效率优化：让系统更快更强
1. 模型优化
蒸馏模型：
使用轻量版CLIP：
model = CLIPModel.from_pretrained("asus-uwk/distil-clip-vit-base-patch32")量化加速：
from torch.quantization import quantize_dynamicmodel = quantize_dynamic(model, {torch.nn.Linear}, dtype=torch.qint8)2. 索引优化
按类别分块检索：
cursor.execute("SELECT category FROM images WHERE id=?", ("img_001",))category = cursor.fetchone()[0]sub_index = faiss.read_index(f"indices/{category}.faiss")D, I = sub_index.search(query_features, k=5)3. 缓存策略
使用Redis缓存高频查询：
前置准备：
pip install redis# 启动Redis服务器（需本地安装Redis）redis-server
代码实现：
import redisimport jsonr = redis.Redis(host="localhost", port=6379, db=0)cache_key = f"retrieval:{hash(str(query_features))}"if r.exists(cache_key):results = json.loads(r.get(cache_key))else:D, I = index.search(query_features, k=5)results = [{"id": i} for i in I[0]] # 简化示例r.setex(cache_key, 86400, json.dumps(results)) # 缓存24小时print("缓存结果:", results)
七、端到端案例：电商以图搜商品
1. 数据准备
图像路径：/tanjp/data/products/*.jpg
元数据：product_id, image_path, category, price, description
2. 批量特征提取
保存为extract_features.py：
import argparseimport globfrom PIL import Imageimport numpy as npparser = argparse.ArgumentParser()parser.add_argument("--input_dir", default="/tanjp/data/products")parser.add_argument("--output", default="features.npy")args = parser.parse_args()images = glob.glob(f"{args.input_dir}/*.jpg")features = []for img_path in images:image = Image.open(img_path).convert("RGB")inputs = processor(images=image, return_tensors="pt")feat = model.get_image_features(**inputs).detach().numpy()features.append(feat[0])np.save(args.output, np.array(features))
运行：
python extract_features.py --input_dir /tanjp/data/products --output features.npy
3. 服务部署（FastAPI）
前置准备：
pip install fastapi uvicorn
代码实现：
from fastapi import FastAPI, File, UploadFileimport ioapp = FastAPI()@app.post("/search")async def search(image: UploadFile = File(...)):img_bytes = await image.read()query_image = Image.open(io.BytesIO(img_bytes)).convert("RGB")inputs = processor(images=query_image, return_tensors="pt")query_features = model.get_image_features(**inputs).detach().numpy()query_features = query_features / np.linalg.norm(query_features, axis=1, keepdims=True)D, I = index.search(query_features, k=5)return {"results": [int(i) for i in I[0]]}
运行：
uvicorn main:app --host 0.0.0.0 --port 8000
4. 前端调用
<input type="file" id="imageInput" accept="image/*"><button onclick="search()">Search</button><div id="results"></div><script>async function search() {const file = document.getElementById("imageInput").files[0];const formData = new FormData();formData.append("image", file);const response = await fetch("http://localhost:8000/search", {method: "POST",body: formData});const data = await response.json();document.getElementById("results").innerText = JSON.stringify(data.results);}</script>
八、常见问题解决
在构建图片RAG系统时，我们可能会遇到一些 性能瓶颈、数据管理、索引优化 等问题。以下是几个常见问题及解决方案。
1. 内存占用过高，如何优化？
问题分析：
存储大量高维特征向量时，内存需求可能会飙升。
检索时如果载入所有数据，容易导致 OOM（Out of Memory）。
解决方案：
使用 LMDB 进行高效存储：LMDB（Lightning Memory-Mapped Database）是一个高性能的键值存储数据库，适合存储大规模特征向量。
import lmdbimport numpy as np# 创建LMDB数据库env = lmdb.open("features.lmdb", map_size=10**12) # 1TB空间# 存储特征向量with env.begin(write=True) as txn:txn.put("img_001".encode(), np.random.rand(512).astype(np.float32).tobytes())
分批加载索引：避免一次性加载所有数据，改为 按需加载。
2. 检索速度太慢，如何加速？
问题分析：
直接使用 IndexFlatIP 进行向量检索时，搜索时间会随数据量增长而变慢。
解决方案：
使用 IVFFlat 进行索引优化：
import faiss# 512维特征，100个聚类中心quantizer = faiss.IndexFlatIP(512)index = faiss.IndexIVFFlat(quantizer, 512, 100, faiss.METRIC_INNER_PRODUCT)index.train(np.random.rand(10000, 512).astype(np.float32))index.add(np.random.rand(10000, 512).astype(np.float32))
使用 GPU 加速：如果数据量特别大，可以用 Faiss-GPU 版本 提高检索效率。
res = faiss.StandardGpuResources()index = faiss.GpuIndexFlatIP(res, 512)
3. 如何保证检索结果的业务可解释性？
问题分析：
纯粹基于向量匹配的检索，可能会出现 结果相关但不合理 的情况。
解决方案：
结合元数据进行后处理：检索后，对结果进行二次筛选，例如：
按 类别 过滤：衣服搜索结果里不应该混入鞋子。
按 价格 过滤：不显示超出预算的商品。
results = [r for r in retrieved_results if r["category"] == "clothing"]
九、应用场景：从创意到实用
1. 电商：以图搜商品 + 生成个性化推荐
用户上传一张衣服的照片，AI能：
检索 出相似款，并提供购买链接。
生成 商品推荐理由，如“这件衣服与您的风格相符，并有 20% 的折扣”。
2. 教育：智能插图生成
输入一段生物学教材，AI能：
检索 相关解剖图。
生成 一张符合教学需求的插图。
3. 设计创意：AI辅助艺术创作
?设计师上传一张草图，AI能：
检索 相似风格的参考图。
生成 进阶版本的设计方案。
十、效率提升的锦囊妙计
1. 向量检索优化
使用 HNSW 索引：比 IVFFlat 更适合 高维向量。
分层索引：先用 IVFFlat 粗筛，再用 IndexFlatIP 精筛，加速计算。
2. 生成模型加速
使用 DistilGPT-2 代替 GPT-4，减少计算开销。
量化模型：使用 torch.quantization 让模型计算更高效。
from torch.quantization import quantize_dynamicimport torch.nn as nnmodel = quantize_dynamic(model, {nn.Linear}, dtype=torch.qint8)3. 业务落地优化
使用 Redis 缓存高频检索结果，减少重复计算。
定期增量更新索引，保持数据最新。
十一、总结
通过本文，你已经掌握了 图片RAG的完整技术路线，从 数据预处理 到 检索优化，再到 生成增强，我们提供了详细的实操指南，让你可以快速落地自己的 AI 应用。
无论你是想优化 电商搜索，提升 教育体验，还是赋能 创意设计，图片RAG都能帮你大幅提升 AI 生成的智能性和实用性。
