8 卡 GPU 服务器与 NVLink/NVSwitch 互联技术

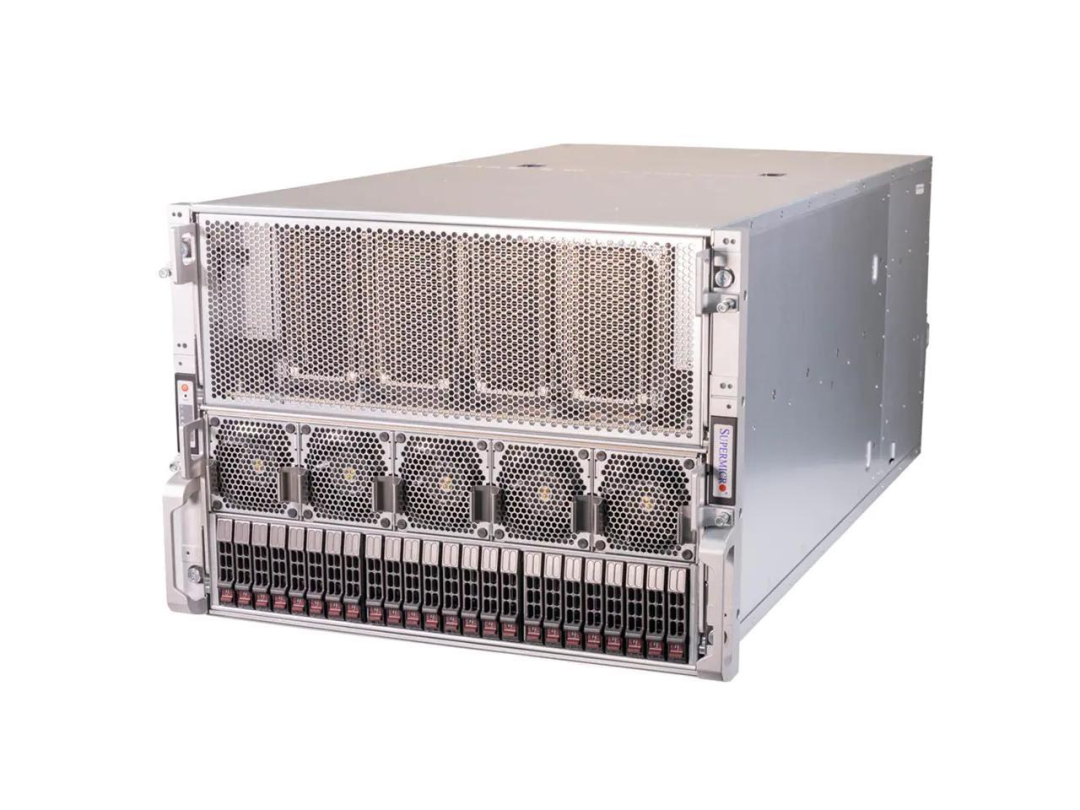

随着模型复杂程度增加，单张 GPU 无法完成训练任务，需要联合多张 GPU，尤其在 LLM 时代，8 卡 GPU 服务器已经成为了新的常态。

在 8 卡 GPU 服务器中，CPU 仍然承担着系统管理、任务调度、逻辑运算等工作，而 GPU 则主要负责大规模并行计算任务。

在深度学习的训练过程中，随着 GPU 算力的飞速飙升，GPU 之间的互联数据传输速度已经成为了制约训练效率的瓶颈。从网络构成的角度，可以分为：

1. GPU 卡间互联
2. GPU 服务器件互联

本文讨论的是单机 GPU 卡间互联。解决的问题就是如何将 8 张 GPU 互联起来，使其能够互相进行高效的通信。从互联技术的层面有以下 4 大类：

1. PCIe 直连
2. PCIe Switch 互联
3. NVLink 互联
4. NVSwitch 全互联

PCIe 直连，即：GPU 直接连接到 CPU，而没有通过 PCIe Switch。但 PCIe 直连存在显著的 PCIe lane 总量紧缺的问题。

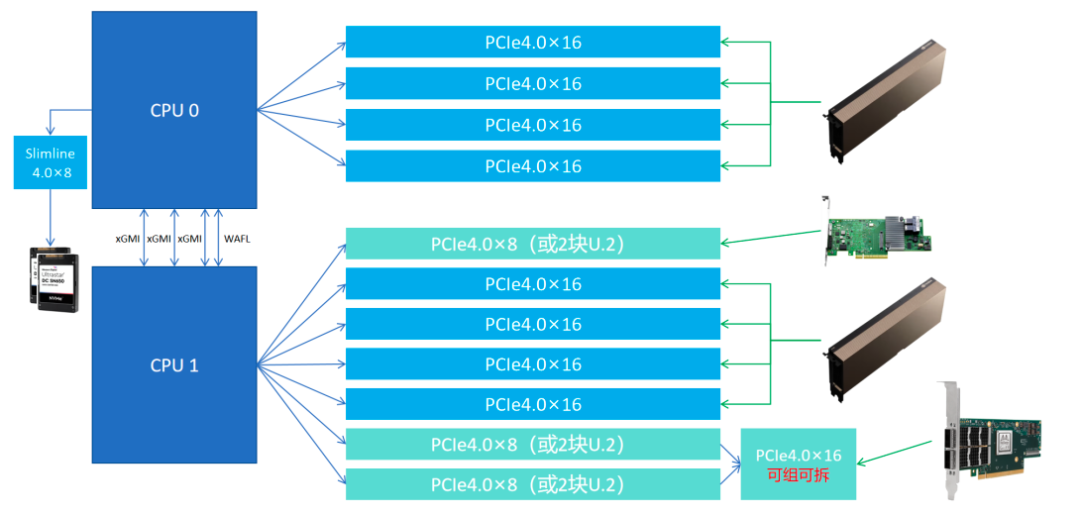

以 Gooxi AMD Milan 平台 4U 8 卡 AI 服务器为例：

1. 2 颗第三代  AMD CPU，每颗 AMD CPU 128 个 PCIe lane，总计 128x2 lane。（注：第三代 Intel CPU 每颗只有 64 lane）。
2. 2 颗 CPU 之间使用 3 条 xGMI 互联，占用 32x3 lane，剩余 160 lane 给到 NIC、GPU 等 I/O 外设设备。
3. 每张 GPU 占用 16 lane，8 卡 GPU 总计 16x8 lane，剩余 32 lane。
4. 剩余的 32 lane 可供其他 NIC、RAID 卡使用。

上述 PCIe 直连拓扑中，PCIe lane 的数量显然是紧缺的。为了解决这个问题，新的 PCIe 标准中引入了 PCIe Switch 的模块。在主板上和 2 个 CPU Socket 一一对应，采用 2 个 PCIe Switch 芯片来进行信号扩展。

PCIe Switch 互联，即：多个 GPU 通过 PCIe Switch 直接与 CPU 相连。GPU 发出的信号首先到 PCIe Switch，然后 Switch 对应的 CPU 再对数据进行分发调度到，显然会引入额外的网络延迟，限制了系统性能。

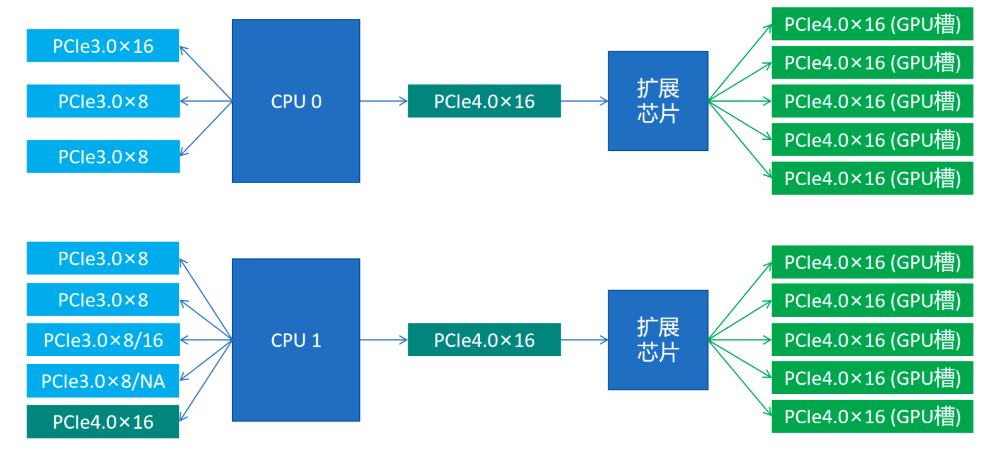

PCIe Switch 只占用了 16 条 CPU 上的 PCIe lane，通过信号放大的方式，每个扩展芯片可以扩展多 5 个 x16 的插槽。以此解决 CPU 直连 PCIe lane 数量不足的问题。

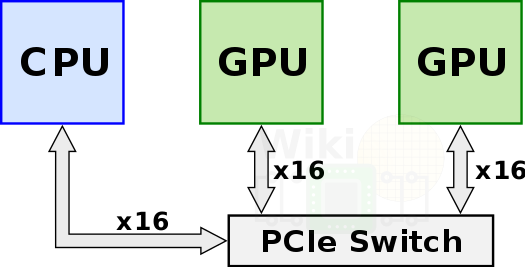

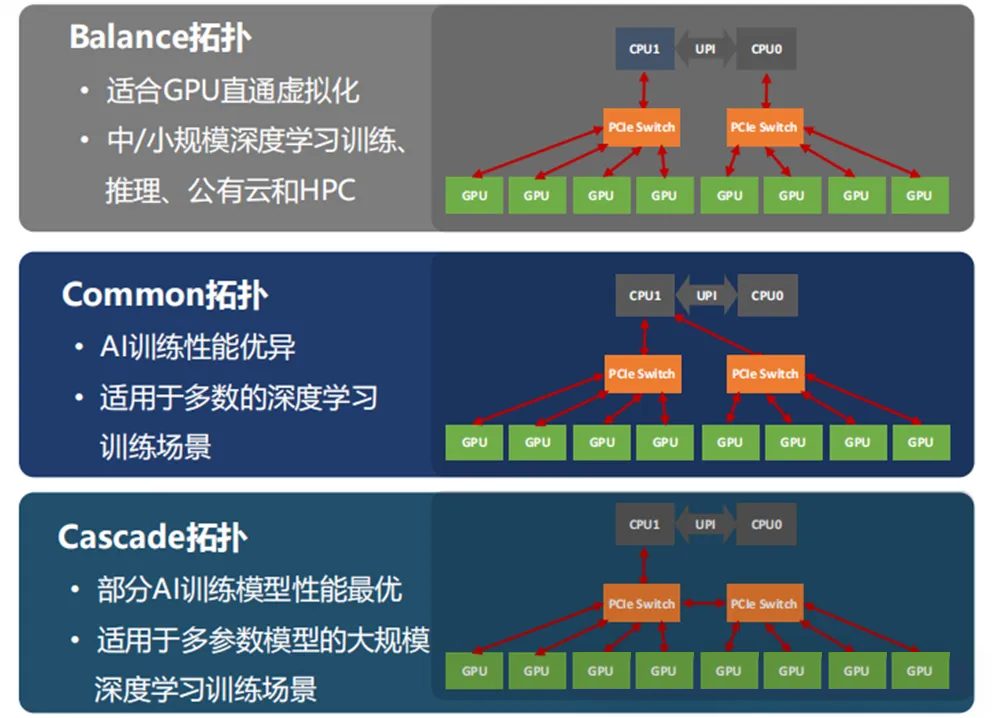

通过 PCIe Switch，服务器可以实现 CPU-GPU、GPU-GPU 之间的连接，同时也出现了 3 种连接模式，即：balance、common、cascade 拓扑。

虽然 PCIe 提供的双向带宽 GB/s 正在以每代翻一倍的速度提升，例如 PCIe 5.x x16 已经可以提供 126GB/s 的双向带宽，相对于 GPU 算力对带宽需求而言依旧很慢。

另外，PCIe Switch 互联拓扑中的 GPU 之间可能存在 GPU0→Switch0→CPU0→CPU1→Switch1→GPU7 的通信链路，它的通信不可避免的存在一定的延迟，因而更适合用于对信号效率不敏感且追求性价比的使用场景，如：推理、云计算等领域。

2014 年，NVIDIA 推出 NVLink 技术来代替 PCIe，旨在突破 PCIe 互联的带宽性能瓶颈，实现 GPU 芯片之间的高带宽、低延迟数据传输。

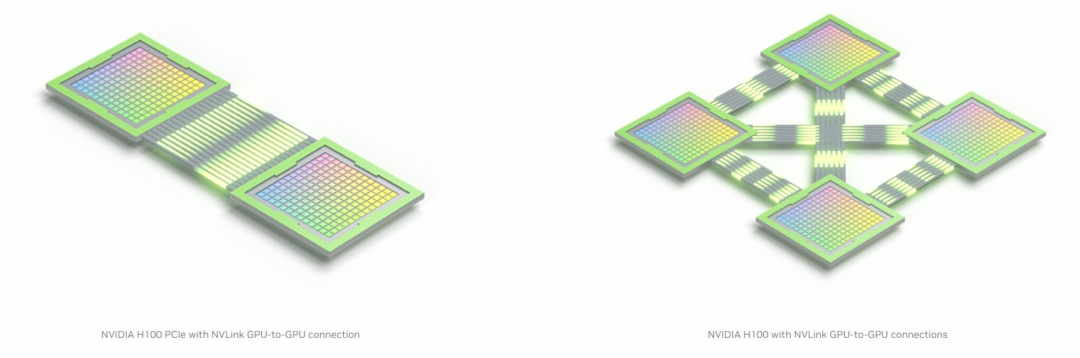

NVLink 互联，即：GPU 通过 NVLink 两两直连，而不再需要通过 PCIe Switch。

• https://www.nvidia.com/en-us/design-visualization/nvlink-bridges/

NVLink 是一种点对点的高速互连技术，单条 NVLink 就是一条全双工双路信道，每条 NVLink 链路可以将 2 个 GPU 直连起来，并且每个 GPU 可以提供多条 NVLink 接口连接多个 GPU。

以第四代 NVLink 和 Hopper GPU 芯片架构为例，已经支持高达双向 900GB/s 的带宽，比 PCIe 5.x x16 的 126GB/s 提升了 7 倍的速率。并且每个 GPU 提供了 18 个 NVLink 接口。

NVLink 1.0 与 DGX-1 系统

2014 年，与 NVLink 1.0 同期发布了 P100 GPU 以及 DGX-1 8 卡 GPU 服务器解决方案。

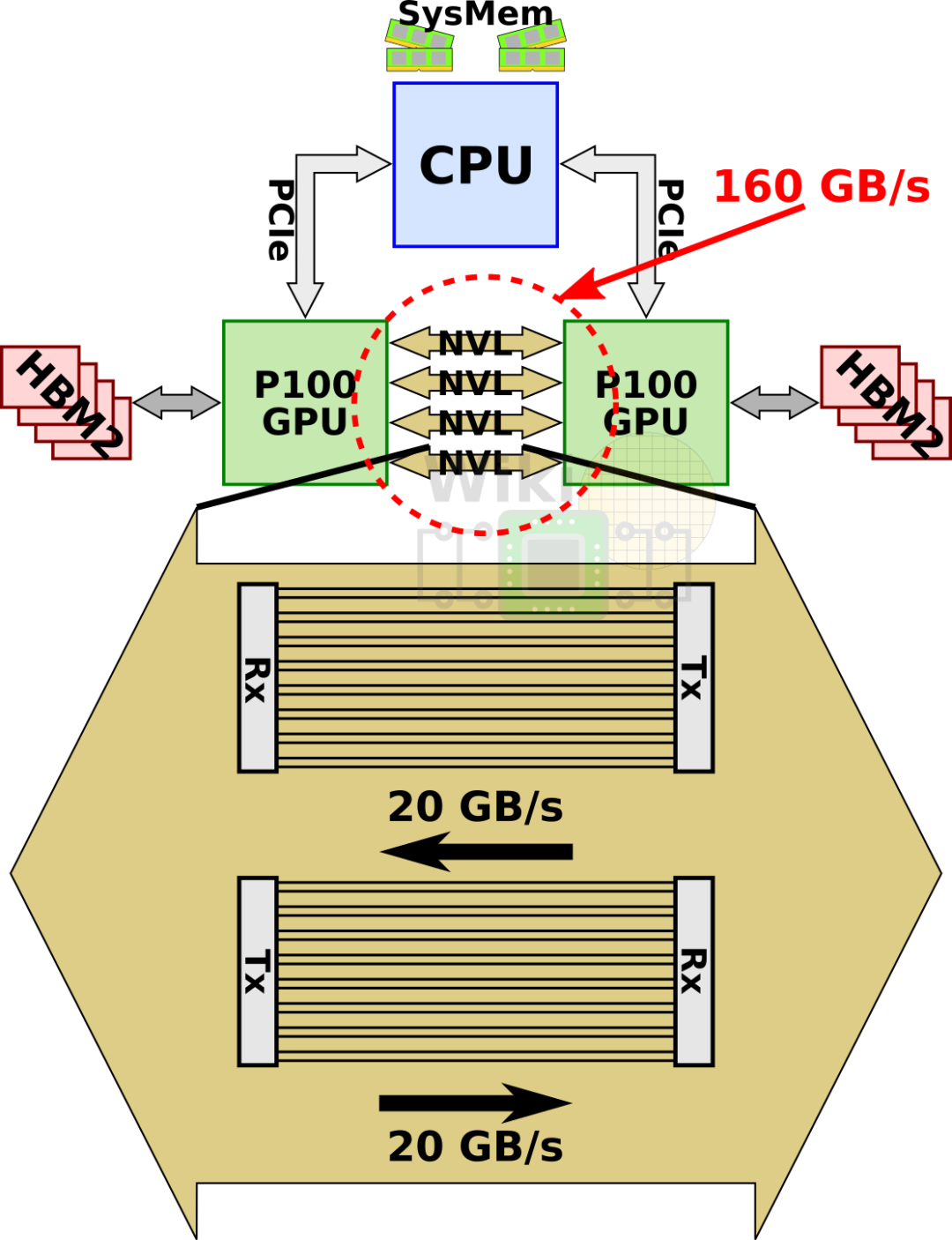

1. 每张 P100 提供 4 条 NVLink 接口，每条 Link 支持双向 40GB/s 的带宽，所以单块 P100 GPU 支持总计 4 x 40 = 160GB/s 的带宽。是同时代 PCIe 3.x x16 双向带宽的 5 倍。

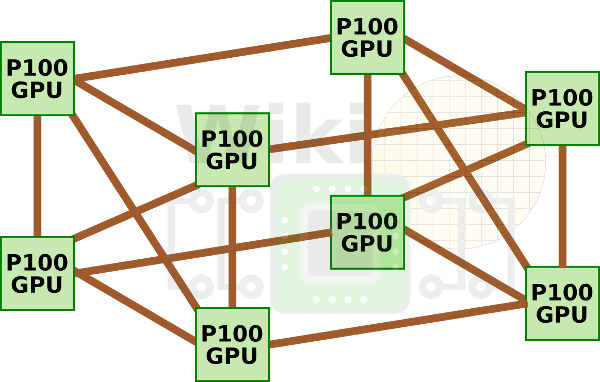

2. 由于 P100 只支持 4 条 Line，所以 8 块 GPU 被分为了 4 + 4 两组，并且 GPU 之间只能组成一种称之为 Cube-Mesh 的互联拓扑。如下图所示。

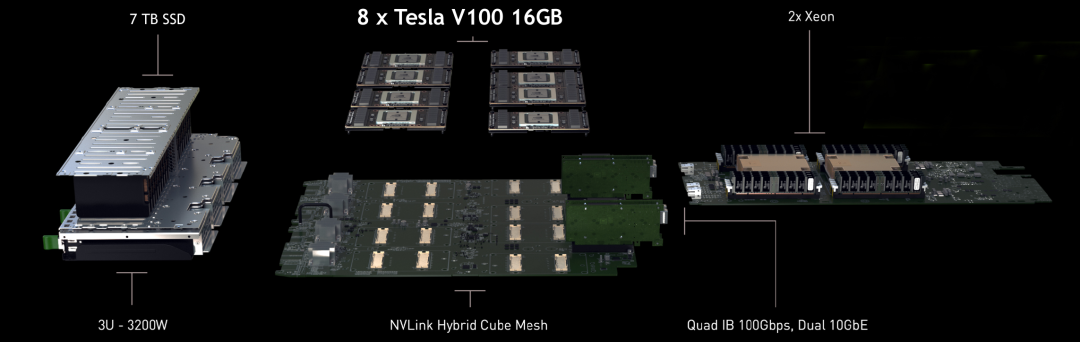

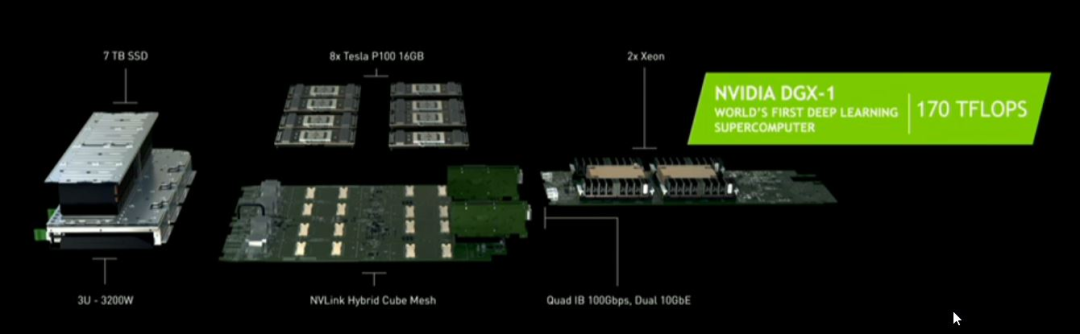

3. 因为 8 张 GPU 所需要的 PCIe lane 总数已经超出了 2 块 Intel Xeon CPU 所能够提供的数量，所以每组 4 张 GPU 被连接到同一个 PCIe Switch 上与 Xeon CPU 相连。最终就形成了下面这张经典的 NVLink 互联拓扑图。

1. DGX-1 服务器还将 GPU 之间的多条 NVLink 都集成到了服务器主板之上，整体布线方案干净利落。

NVLink 2.0 与 DGX-1 系统

2017 年，NVLink 2.0 与 V100 同期发布，单 Link 双向带宽提升到了 50GB/s（400Gb/s），单 V100 Link 接口增加到 6 个，使得单张 V100 的总带宽提高到了 6 * 50 = 300GB/s，是 NVLink 1.0 的近 2 倍。

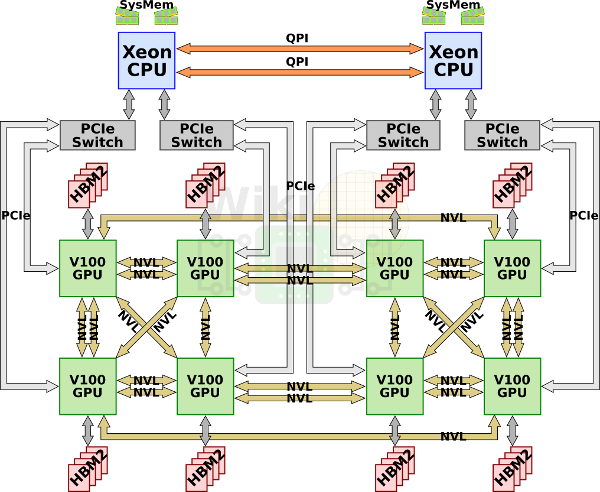

将 NVLink 2.0 应用到 DGX-1 之后，其核心的 Cube-Mesh 拓扑依旧没有变。而每张 V100 新增的 2 个 Link 接口则用于倍化了一些 GPU 之间的互联带宽。如下图所示。

NVSwitch 1.0 与 DGX-2 系统

经典的 Cube-Mesh 拓扑依旧无法实现 GPU-GPU 之间的全互联。直到 2018 年，NVIDIA 推出了 DGX-2 和 NVSwitch 1.0。

DGX-2 解决方案加倍了 v100 的数量到 16 张，同时 HBM2 升级到 32GB/块，共计 512GB，CPU 也升级为双路 2.7G 24 核 Xeon 白金 8168 CPU。其中最值得关注的就是 NVSwitch 技术。

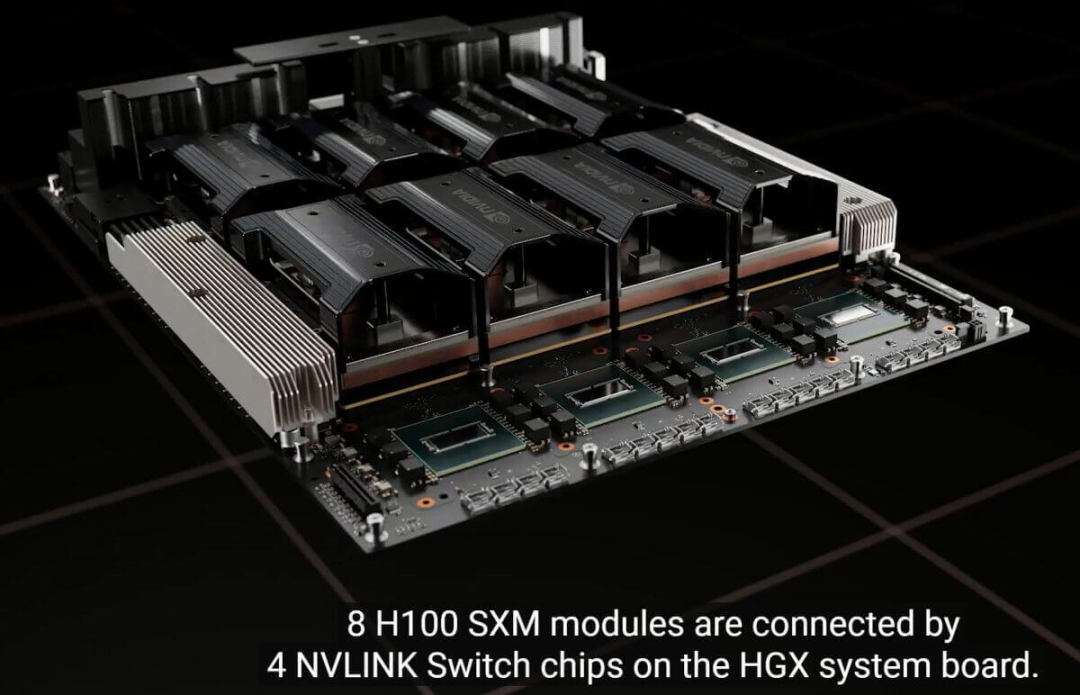

NVSwitch，即：NVLink Switch，作为单机内多个 GPU NVLink 的 Hub，本质是一块 ASIC 高速交换芯片，集成在 DGX/HGX 等 NVIDIA 独家整机方案中（区别于网络交换机）。下为集成了 4 张 NVSwitch 芯片的实物图。

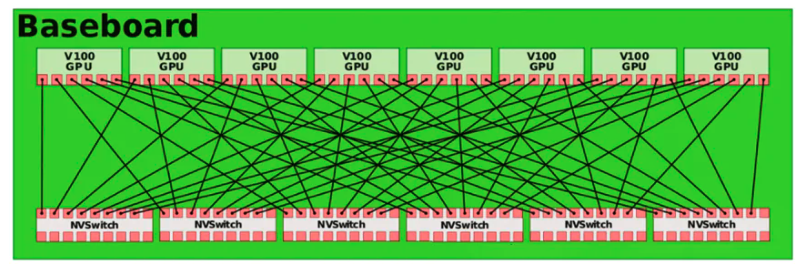

NVSwitch 具有 18 个 NVLink Port，支持 NVLink 2.0，所以每个 Port 的带宽为双向 50GB/s，整体带宽为 900GB/s。其中，2 个 Port 预留用于连接 2 颗 CPU，剩余的 16 个 Port 用于连接 GPU。对于 V100（6 Link 口）而言，只需要 6 个 NVSwitch 即可实现 8 张 GPU 之间的 Full-Mesh 拓扑。如下图所示。

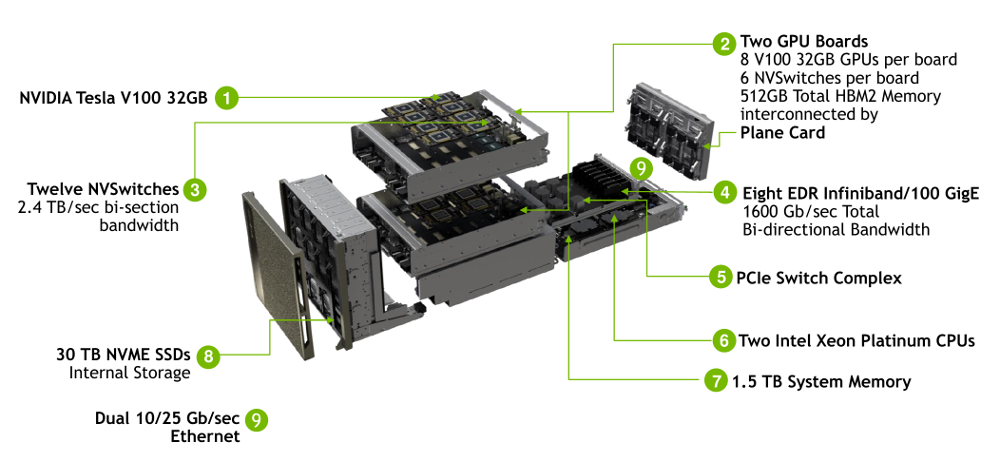

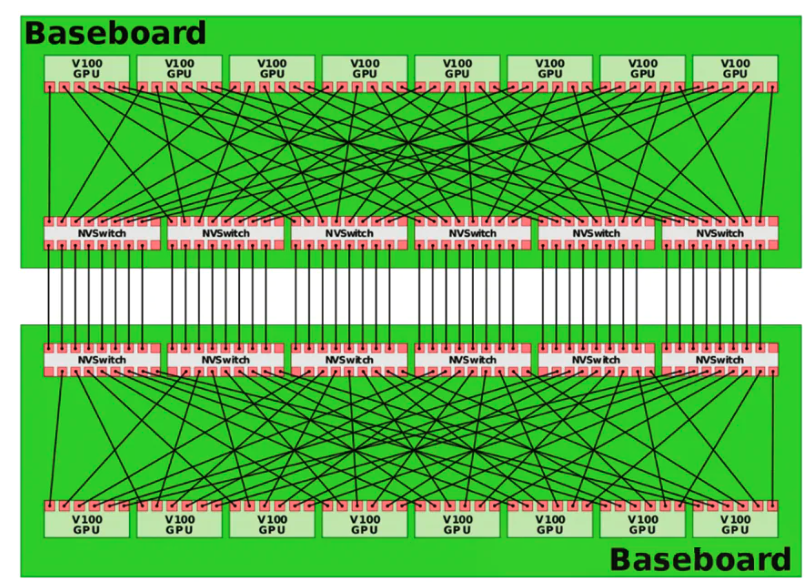

更进一步的，对于 DGX-2 而言，其具有 2 个 GPU Board（基板），共计 16 张 GPU，依旧可以通过 NVSwitch 1.0 来实现 16 张 GPU 和 2 颗 CPU 之间的 Full-Mesh 拓扑，如下图所示。

可见，NVSwitch 1.0 技术实现了全部 CPU-GPU、GPU-GPU 之间的单 Link 双向 50GB/s，单 GPU 300GB/s 的满带宽高速互联，使得 GPU 计算性能不再收到 PCIe 和 Cube-Mesh 拓扑的限制。

另外，NVSwitch Full-Mesh 拓扑还解决了 NVLink Cude-Mesh 的远程访问不一致性问题，在 DGX-2 中，每块 GPU 之间都以相同的速度和一致性延迟传输数据。

值得注意的是，NVSwitch 目前依旧是 NVIDIA 的闭源方案，其他厂商的服务器设备并不具备该特性。如果 NVIDIA 开放 NVSwitch 方案，那么在 AI 服务器行业中将会构建一种新的标准。

NVLink 3.0、NVSwitch 2.0 与 DGX A100

2020 年，NVIDIA 发布了 NVLink 3.0、NVSwitch 2.0，以及 A100 GPU。

• 每张 A100 具有 12 条 Link 接口，单 Link 双向 50GB/s（400Gb/s），单卡满带宽 600GB/s，比 NVLink 2.0 提升了 1 倍。
• 由于 Link 数量的增加，NVSwitch 2.0 的 Port 数量也增加到了 36 个，单 Port 双向 50GB/s。

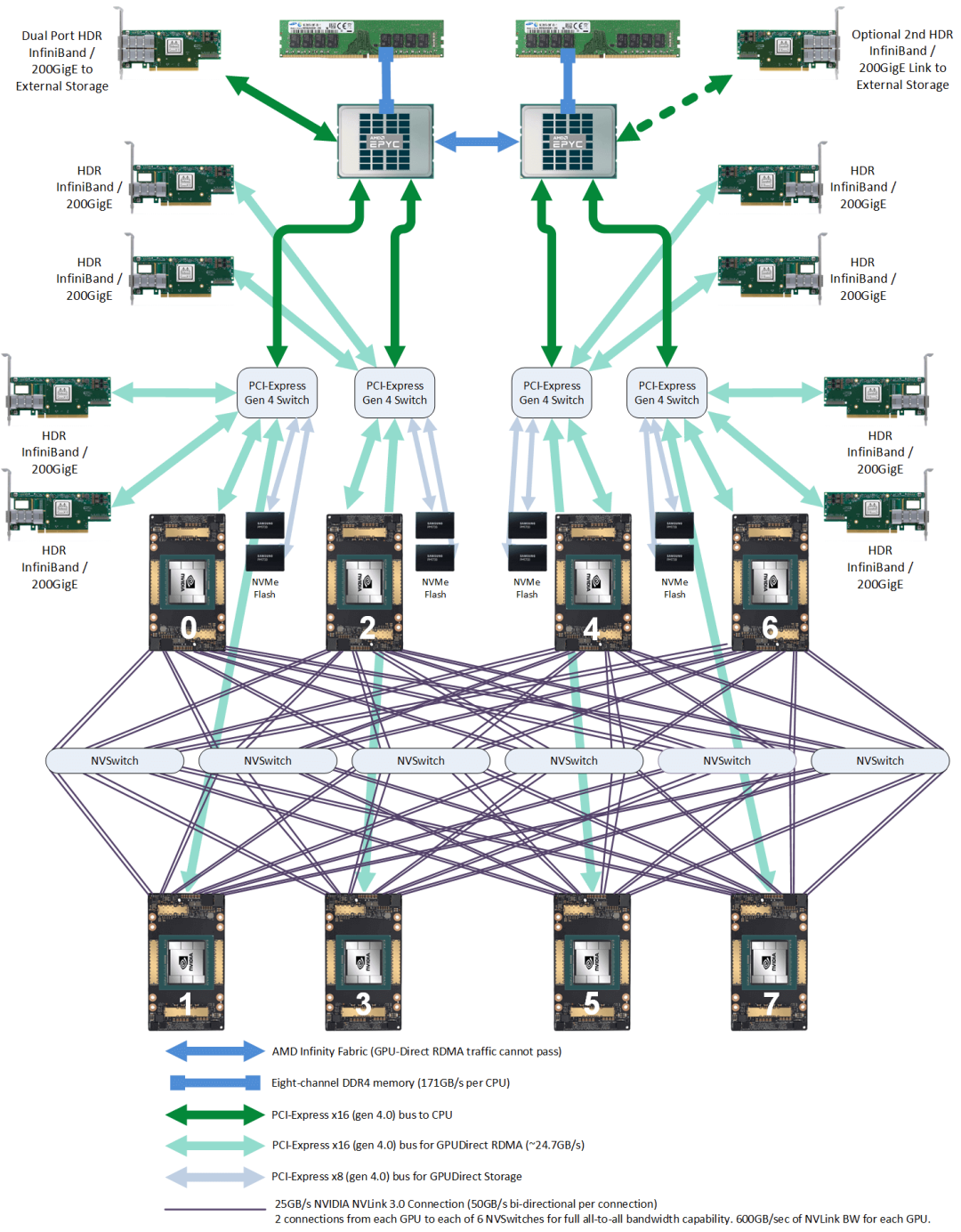

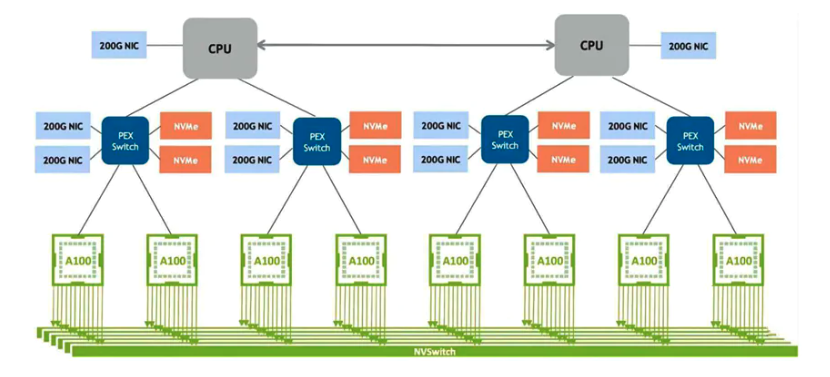

由 8 张 A100 和 4 个 NVSwitch 2.0 组成了 DGX A100 系统如下图所示。

• 2 颗 CPU 芯片
• 4 颗 PCIe Gen4 Switch 芯片
• 6 颗 NVSwitch 芯片
• 8 张 GPU
• 8 块 NVMe 本地高速存储
• 2 张存储网卡：200G，PCIe 直连 CPU。用于从外部存储读写数据，例如读训练数据、写 checkpoint 等。以及用于作为 SSH 管理网络。
• 8 张 GPU 专属网卡：200G，PCIe Switch 互联。用于跨机传输 GPU 之间的数据。

NVLink 4.0、NVSwitch 3.0 与 DGX H100

2022 年，发布了 NVLink 4.0、NVSwitch 3.0 以及 H100 GPU。

• 每张 H100 具有 18 条 Link 接口，单 Link 双向 50GB/s（400Gb/s），单卡满带宽 900GB/s。
• 由于 Link 数量的增加，NVSwitch 2.0 的 Port 数量也增加到了 64 个，单 Port 双向 50GB/s。

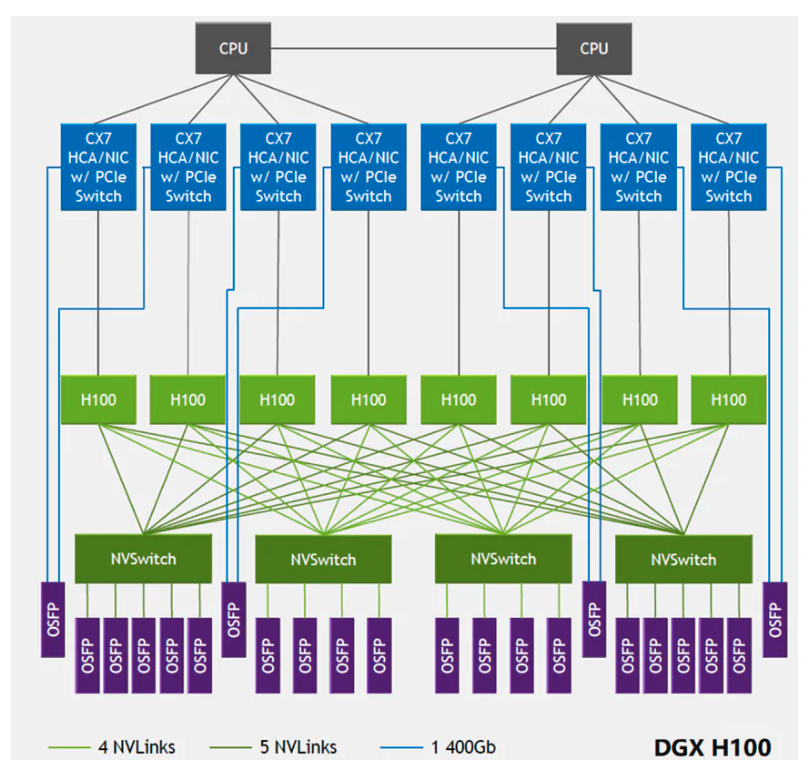

DGX H100 系统由 8 张 H100 与 4 颗 NVSwitch 芯片组成，如下图所示。

值得注意的是，从 NVSwitch 3.0 开始 NVIDIA 真的将 NVSwitch 芯片拿出来做成了交换机，是真正的 “NVLink Switch”，用于实现跨主机连接 GPU 设备。NVSwitch 3.0 集成了多个 800G OSFP 网络光模块，使得可以连接到 NVLink Switch。

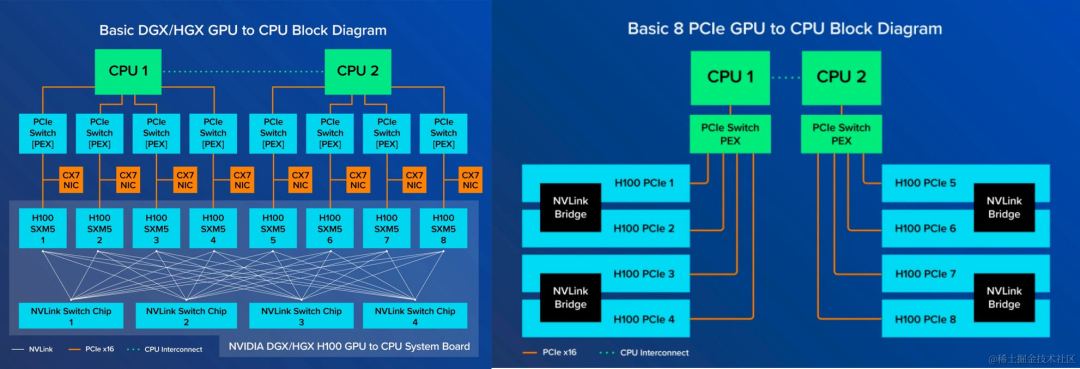

• NVSwitch v.s. PCIe Switch 拓扑

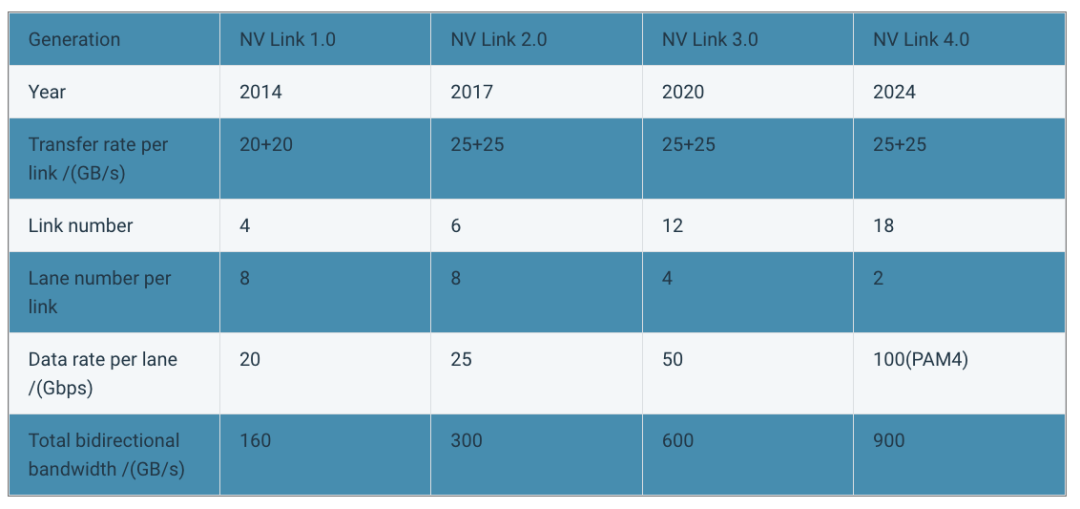

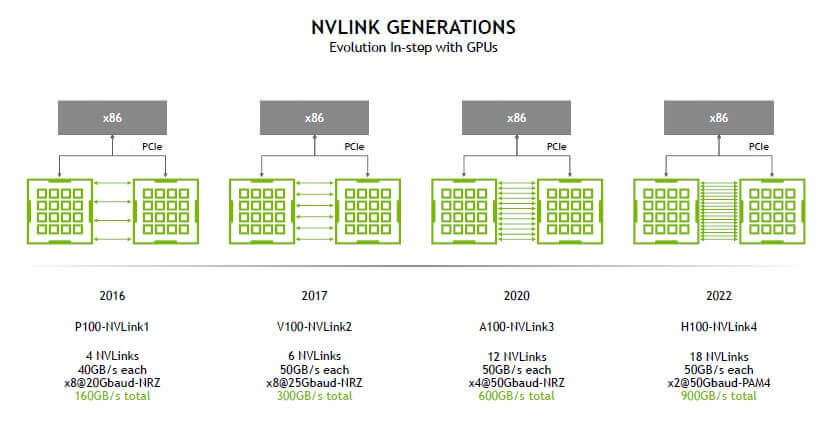

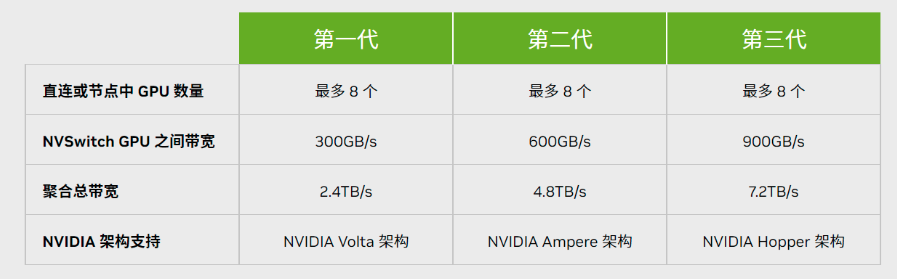

• NVLink 性能迭代

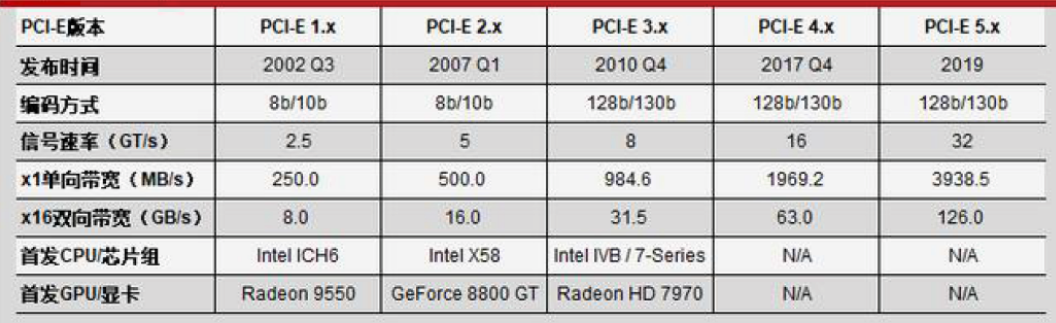

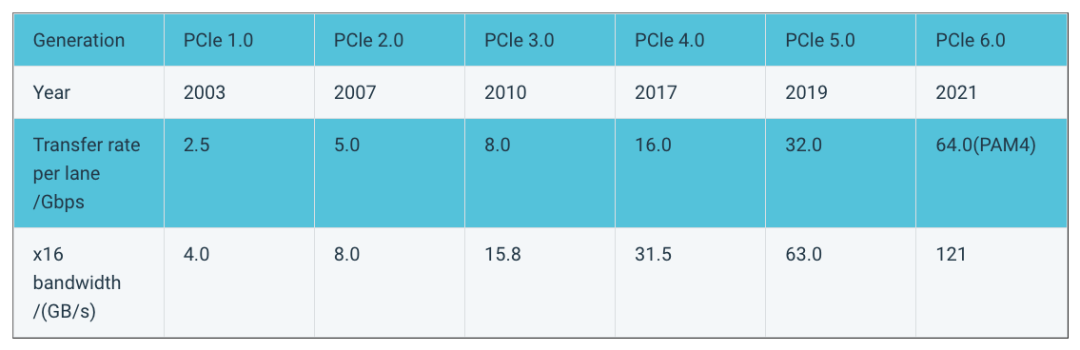

• PCIe 性能迭代
