随着近期在视频生成层面的一些研究，对DiT的理解也比去年更加深刻，因此这边和大家一起分享下近期的学习进展，并把以前的部分内容做一些补充和优化。
当然纯属一家之言，也欢迎一起讨论交流。
PS：DiT中的i是小写，别写错了
1.DIT的核心优化思路&问题个人理解：

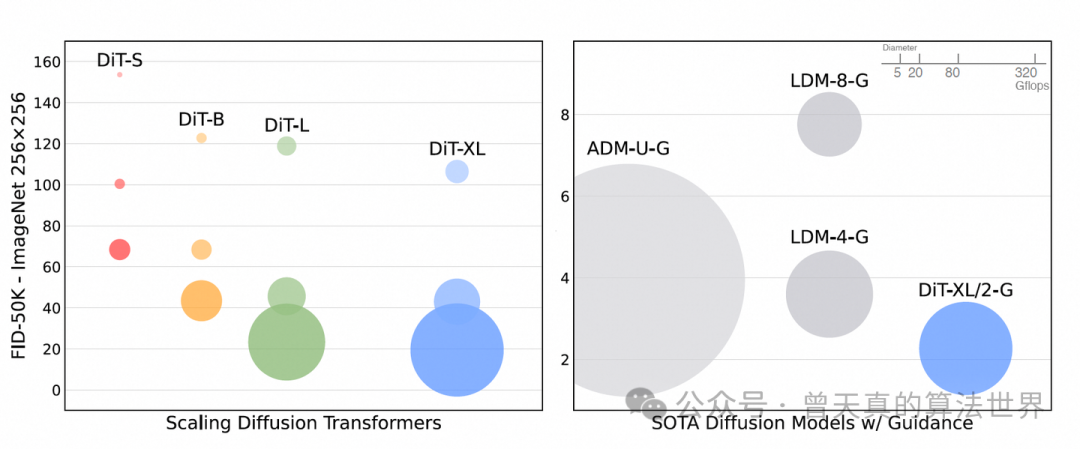

首先我们看下官方论文中的优势点：
1）性能提升：DiT 在ImageNet基准测试中取得了最先进的FID（Fréchet Inception Distance）结果，特别是在256×256分辨率的基准测试中，实现了2.27的FID，这表明DiT能够生成高质量、高保真度的图像。
2）可扩展性：DiT展示了良好的可扩展性，即模型的计算复杂度（以GFLOPs衡量）与生成样本的质量（以FID衡量）之间存在强相关性。通过增加模型的GFLOPs，例如通过增加变换器的深度/宽度或输入tokens的数量，可以显著提高生成图像的质量。
3）灵活性：DiT的设计允许研究者通过调整模型的大小、补丁大小和序列长度来探索不同的设计空间，这为未来的研究和应用提供了灵活性。
4）跨领域研究：由于DiT的架构与Vision Transformers（ViTs）相似，它为跨领域的研究提供了可能性，例如将图像生成技术应用于其他视觉任务。
下面回到个人的理解层面：
Q1：如果我们用一句话说完DiT的架构优化，以下两点是必不可少的：
1）通过引入Transformer架构，替换Stable Diffusion及下游变体中最常用的U-Net的架构，而Transformer架构更擅长处理的，往往是时序相关的问题。因此引入Transformer架构带来的最大的好处，其实是解决了Unet模型架构对于时序生成的最大难点。
2）除了时序相关性的引入之外，第二个最大的好处，就是能并行接受更多的输入信息。这一点可以让生成模型的输入更加灵活。
Q2：BUT，质量真的提升了吗？
从DiT论文问世之初，包括笔者在内的很多研究同学，都对他的提升是持观望态度的。乃至到目前为止，仍然有很多同学对于PixArt是否超过，或者说达到SDXL的生成质量，也是打问号的。
当然单纯从指标上来看，DiT系列的模型较UNet模型是有提升的。但是从主观生成质量上来说，其实差异有限。
所以个人理解，对于图像任务而言，不管是Unet还是DiT，在目前的训练量下，都能够轻松的达到高质量应用的下限。再往上的差异，对于落地应用其实没有明显优势，更多则是论文中的指标差异了。
Q3:为什么目前图像生成应用，大多还是在SD-1.5和SDXL，DiT相关的占比很少？
本质上还是围绕SD的一系列算法生态，比如ControlNet，lora，甚至包括Cvitai等开源的基础模型，为下游的应用带来了源源不断的输入，然后下游应用同学又基于这些模型进行二创。
而DiT系列，相关的Lora/Controlnet非常少，乃至于没有。加上训练微调又十分困难，劝退了大量的应用算法同学。
Q4，那DiT真正的优势是啥？
还是时序。
之前是怎么做的：在DiT前，视频生成算法尝试过大量的架构，核心思路就是一个，引入时间维度T的信息。一种直观的解决方案是，直接在UNet上进行加一维，即变成大家喜闻乐见的3D-Unet。
加补丁：3DUnet确实是有多一维的特征了，但是仍然有个问题没有解决，至少没有被很好的解决时序上的一致性问题。因此还需要加后补丁，比如在Cross Attention 上也加一路输入，包括和IP-Adapter一样，加一路时序的decoupled attention，或者cross attention 中的v用上一帧的v替换当前帧。
再加补丁：但是又有新问题出现，仅仅考虑相邻两帧又不够了，又得考虑多帧的逻辑关联，因此这边又加进一步优化，像是多帧的一致性模块之类的。
而Transformer天然支持时序输入，而且可以并行处理多路输入，也就是说，在Unet中解决不了的问题（时序+多帧输入），在Transformer（DiT）这边是比较容易的问题。所以越来越多的视频生成基础模型框架，会以DiT作为基础。
Q5，最后代价是什么？
1）吐槽最多的就是有关于DiT的训练收敛困难问题：
在推荐系统中，算法同学很自然的能获取到的高质量大规模的训练数据，因此能够让transformer充分发挥自己的潜力。而个体算法研究同学，大概率是没有训练大规模推荐系统算法的需求，因此这个问题天然就不存在。
而图像领域，虽然也能够构建百万级的训练数据，但是却是需要自己去构建的，不能从现有交易系统中直接获取，因此非常考验做大规模数据集的功底。
到视频层面，数据量更少，质量更差，难度就更大。
2）训练资源和需求很大：
对于数据量，和GPU运算资源都有非常大的要求，因此我们在大多数论文中，会发现很大篇幅都在说明训练资源，时常，以及数据集获取及处理方式。
讲完了个人的理解部分，我们还是回到算法本身，结合论文代码来进行详细的解读。

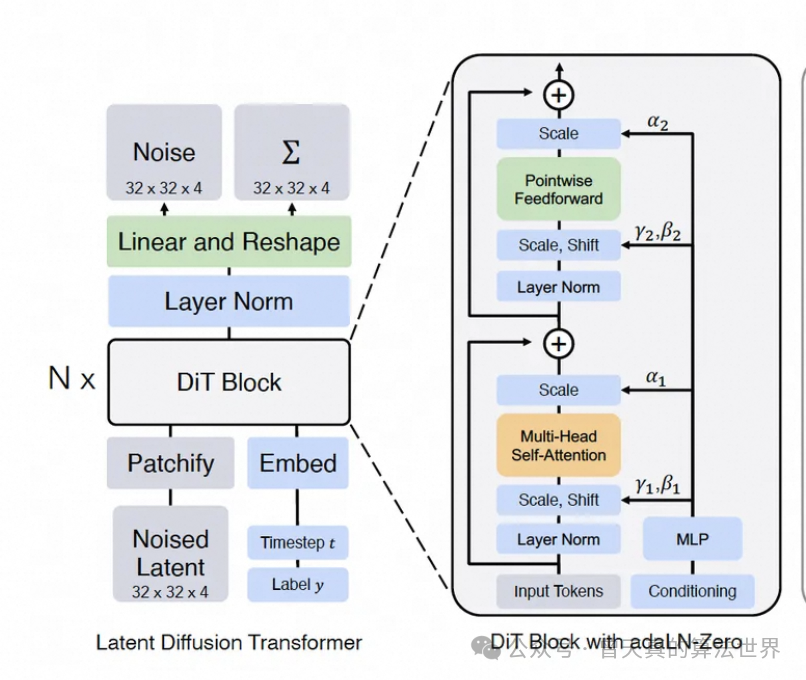

2.DIT网络结构概述：
DiT模型使用Transformer作为其主干网络，替代了传统的U-Net架构。
这些模型在Latent Space中训练，通过变换器处理潜在的图像块（patches）。
Hidden Dimension (d)：每个tokens在序列中都有一个隐藏维度d。这个维度是Transformer内部处理的向量大小。
3.DIT模块结构图解：

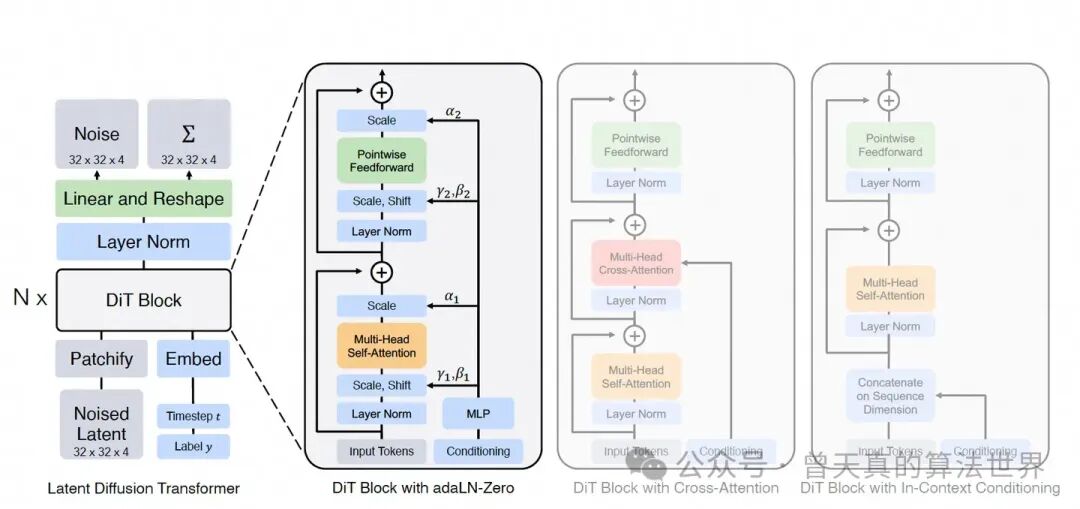

DiT块是模型的核心，它处理输入的token序列。研究者们探索了四种不同的Transformer块设计，以处理条件输入（如噪声时间步t、类别标签c等）。
原文中对四种子模块进行了详细的对比，设计包括：
上下文条件：将t和c的向量嵌入作为额外的tokens添加到输入序列中。
交叉注意力块：将t和c的embedding连接成一个长度为2的序列，并在自注意力块之后添加一个额外的多头交叉注意力层。
自适应层归一化（adaLN）块：在变换器块中用自适应层归一化（adaLN）替换标准的层归一化。
adaLN-Zero块：在adaLN的基础上，对每个DiT块进行初始化，使其在初始时作为恒等函数。
另外关于adaLN-Zero的模块选择上，其实还是有很多不同的适应性和选择问题。
一些AdaLN模块的细粒度优化方案：

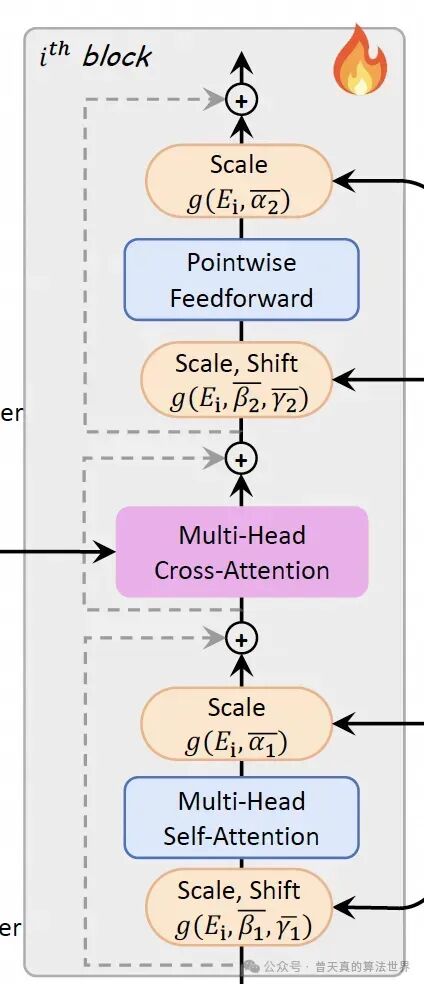

在PixArt-a中，就有把adaLN-Zero进行优化的先例，一方面adaLN-Zero占据的参数量非常大（27%），而在应用中比较有限，因此为了降低参数量，优化成adaLN-single：
只在第一个块中使用时间维度的特征作为输入进行独立控制，并在所有块中共享
AdaLN-single和adaLN的代码实现对比：
AdaLN-single：
class PixArtBlock(nn.Module):"""A PixArt block with adaptive layer norm (adaLN-single) conditioning."""def __init__(self, hidden_size, num_heads, mlp_ratio=4.0, drop_path=0., window_size=0, input_size=None, use_rel_pos=False, **block_kwargs):super().__init__()self.hidden_size = hidden_sizeself.norm1 = nn.LayerNorm(hidden_size, elementwise_affine=False, eps=1e-6)self.attn = WindowAttention(hidden_size, num_heads=num_heads, qkv_bias=True,input_size=input_size if window_size == 0 else (window_size, window_size),use_rel_pos=use_rel_pos, **block_kwargs)self.cross_attn = MultiHeadCrossAttention(hidden_size, num_heads, **block_kwargs)self.norm2 = nn.LayerNorm(hidden_size, elementwise_affine=False, eps=1e-6)# to be compatible with lower version pytorchapprox_gelu = lambda: nn.GELU(approximate="tanh")self.mlp = Mlp(in_features=hidden_size, hidden_features=int(hidden_size * mlp_ratio), act_layer=approx_gelu, drop=0)self.drop_path = DropPath(drop_path) if drop_path > 0. else nn.Identity()self.window_size = window_sizeself.scale_shift_table = nn.Parameter(torch.randn(6, hidden_size) / hidden_size ** 0.5)def forward(self, x, y, t, mask=None, **kwargs):B, N, C = x.shapeshift_msa, scale_msa, gate_msa, shift_mlp, scale_mlp, gate_mlp = (self.scale_shift_table[None] + t.reshape(B, 6, -1)).chunk(6, dim=1)x = x + self.drop_path(gate_msa * self.attn(t2i_modulate(self.norm1(x), shift_msa, scale_msa)).reshape(B, N, C))x = x + self.cross_attn(x, y, mask)x = x + self.drop_path(gate_mlp * self.mlp(t2i_modulate(self.norm2(x), shift_mlp, scale_mlp)))return x
AdaLN-zero：
# adaLN 模块self.adaLN_modulation = nn.Sequential(nn.SiLU(),nn.Linear(hidden_size, 6 * hidden_size, bias=True))
3.1 DIT模块源码详解：
3.1.1 DIT模块：
回顾原文+开源代码部分一起学：
# DIT的核心子模块,DIT Block
class DiTBlock(nn.Module):
"""
A DiT block with adaptive layer norm zero (adaLN-Zero) conditioning.
"""
def __init__(self, hidden_size, num_heads, mlp_ratio=4.0, **block_kwargs):
super().__init__()
self.norm1 = nn.LayerNorm(hidden_size, elementwise_affine=False, eps=1e-6)
self.attn = Attention(hidden_size, num_heads=num_heads, qkv_bias=True, **block_kwargs)
# 此处为Multihead-Self-Attention
self.norm2 = nn.LayerNorm(hidden_size, elementwise_affine=False, eps=1e-6)
mlp_hidden_dim = int(hidden_size * mlp_ratio)
approx_gelu = lambda: nn.GELU(approximate="tanh")
self.mlp = Mlp(in_features=hidden_size, hidden_features=mlp_hidden_dim, act_layer=approx_gelu, drop=0)
#使用自适应归一化(adaLN)替换标准归一化层
self.adaLN_modulation = nn.Sequential(
nn.SiLU(),
nn.Linear(hidden_size, 6 * hidden_size, bias=True)
)
def forward(self, x, c):
shift_msa, scale_msa, gate_msa, shift_mlp, scale_mlp, gate_mlp = self.adaLN_modulation(c).chunk(6, dim=1)
x = x + gate_msa.unsqueeze(1) * self.attn(modulate(self.norm1(x), shift_msa, scale_msa))
x = x + gate_mlp.unsqueeze(1) * self.mlp(modulate(self.norm2(x), shift_mlp, scale_mlp))
return x3.1.2 DIT完整forward：
def forward(self, x, t, y):
x = self.x_embedder(x) + self.pos_embed# (N, T, D), where T = H * W / patch_size ** 2
t = self.t_embedder(t) # (N, D)
# time step embedding
y = self.y_embedder(y, self.training)# (N, D)
c = t + y# (N, D)
# 送入上述的DIT-Block中
for block in self.blocks:
x = block(x, c)# (N, T, D)
x = self.final_layer(x, c)# (N, T, patch_size ** 2 * out_channels)
#编码后仍然需要再进行一次解码，即逆patch化
x = self.unpatchify(x) # (N, out_channels, H, W)
return x3.1.3 带CFG的forward：
def forward_with_cfg(self, x, t, y, cfg_scale):
half = x[: len(x) // 2]
combined = torch.cat([half, half], dim=0)
model_out = self.forward(combined, t, y)
#确保精确的可重复性，默认只在三个通道上应用无分类器引导
eps, rest = model_out[:, :3], model_out[:, 3:]
cond_eps, uncond_eps = torch.split(eps, len(eps) // 2, dim=0)
#条件控制权重参数
half_eps = uncond_eps + cfg_scale * (cond_eps - uncond_eps)
eps = torch.cat([half_eps, half_eps], dim=0)
return torch.cat([eps, rest], dim=1)4. DiT的输入参数规格&patch化：
针对DIT的网络输入层而言，DIT也设计了很多提升质量小细节，总结来说：
DiT模型的输入规格涉及到将图像的噪声潜在表示分割成小块，并将这些小块转换成一个长序列，以便Transformer可以处理。
这个过程的计算复杂度随着patch大小的减小而增加，因为需要处理更多的tokens。
这种设计允许模型在潜在空间中有效地处理图像数据，并在生成过程中利用Transformer的强大能力。
4.1 时序embedding 模块构建
整体编码方式参考了openai的glide编码模式，和StableDiffusion是有一定的差异。
Timestep_embedding 后接一层MLP。
class TimestepEmbedder(nn.Module):
"""
Embeds scalar timesteps into vector representations.
"""
def __init__(self, hidden_size, frequency_embedding_size=256):
super().__init__()
self.mlp = nn.Sequential(
nn.Linear(frequency_embedding_size, hidden_size, bias=True),
nn.SiLU(),
nn.Linear(hidden_size, hidden_size, bias=True),
)
self.frequency_embedding_size = frequency_embedding_size
@staticmethod
def timestep_embedding(t, dim, max_period=10000):
# 整体参考OpenAI 的glide实现
# https://github.com/openai/glide-text2im/blob/main/glide_text2im/nn.py
half = dim // 2
freqs = torch.exp(
-math.log(max_period) * torch.arange(start=0, end=half, dtype=torch.float32) / half
).to(device=t.device)
args = t[:, None].float() * freqs[None]
embedding = torch.cat([torch.cos(args), torch.sin(args)], dim=-1)
if dim % 2:
embedding = torch.cat([embedding, torch.zeros_like(embedding[:, :1])], dim=-1)
return embedding
def forward(self, t):
t_freq = self.timestep_embedding(t, self.frequency_embedding_size)
# 注意timestep后接上mlp层
t_emb = self.mlp(t_freq)
return t_emb4.2 Label Embedding 构建
LabelEmbedder 在原文中提到为了能够高效使用 Classifier-Free Guidance而引入的Dropout层，具体的实现就在这个模块中。
class LabelEmbedder(nn.Module):
# Label 编码
def __init__(self, num_classes, hidden_size, dropout_prob):
super().__init__()
use_cfg_embedding = dropout_prob > 0
self.embedding_table = nn.Embedding(num_classes + use_cfg_embedding, hidden_size)
self.num_classes = num_classes
self.dropout_prob = dropout_prob
def token_drop(self, labels, force_drop_ids=None):
# 加入的Dropout层用以实现Classifier-Free Guidance
if force_drop_ids is None:
drop_ids = torch.rand(labels.shape[0], device=labels.device) < self.dropout_prob
else:
drop_ids = force_drop_ids == 1
labels = torch.where(drop_ids, self.num_classes, labels)
return labels
def forward(self, labels, train, force_drop_ids=None):
use_dropout = self.dropout_prob > 0
if (train and use_dropout) or (force_drop_ids is not None):
labels = self.token_drop(labels, force_drop_ids)
embeddings = self.embedding_table(labels)
return embeddings5.DIT与UNet效果对比：
传统的U-Net架构在扩散模型中被广泛使用，但DiT-XL/2在性能上超越了这些模型，展示了DiT架构的优势。
6.DIT模型全阶段优化：

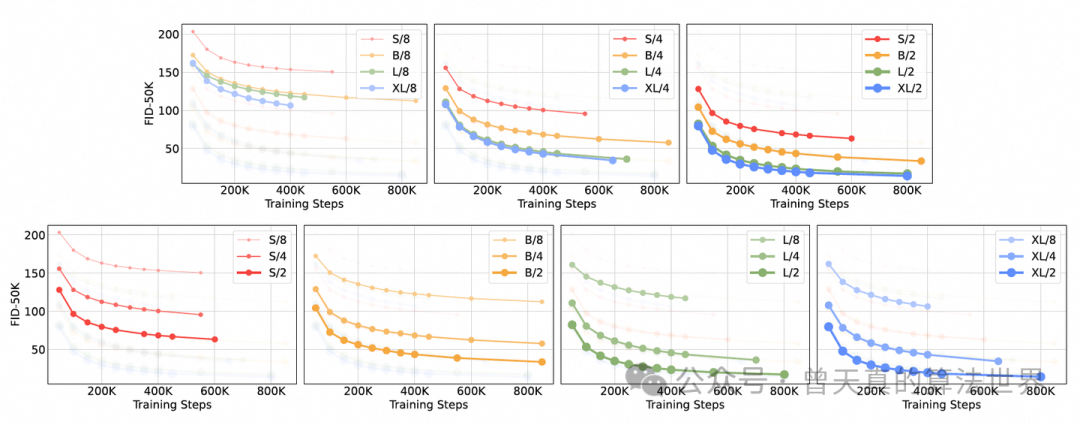

扩展DiT模型在训练的所有阶段都能改善FID。我们展示了12个DiT模型在训练迭代过程中的FID-50K。
顶部行：我们在保持补丁大小不变的情况下比较FID。
底部行：在保持模型大小不变的情况下比较FID。Transformer Backbone在所有模型大小和补丁大小下都能产生更好的生成模型。
7.Patch化操作的实现：

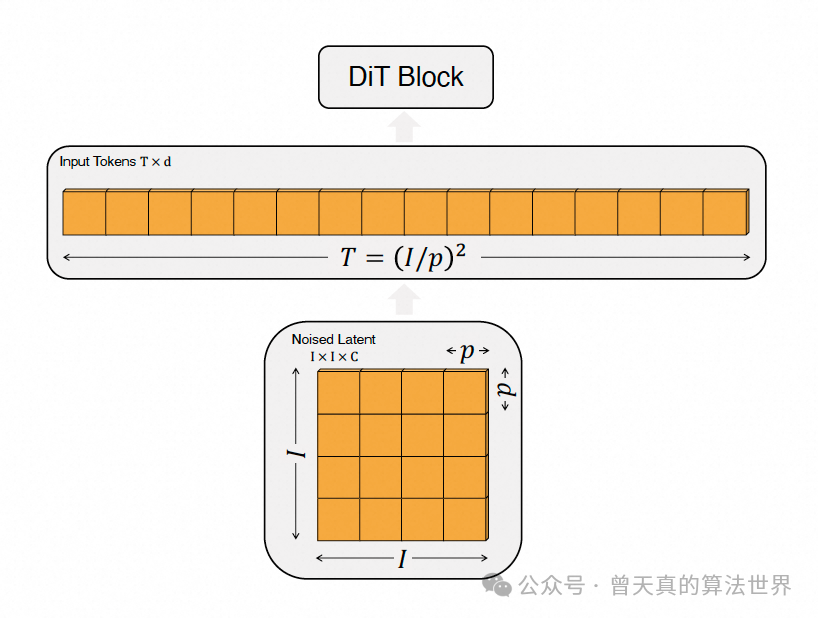

通过“patchify”过程，空间表示被转换成一个token序列。
序列的长度T由输入图像的空间尺寸除以补丁（Patch）大小的平方决定，即T = (I/p)^2：
例如，如果输入图像是256×256像素，补丁（Patch）大小是4×4像素，那么序列长度T将是(256/4)^2 = 64^2 = 4096。
from timm.models.vision_transformer import PatchEmbed, Attention, Mlp
...
# patch化操作使用了timm.models.vision_transformer 中自带的编码
self.x_embedder = PatchEmbed(input_size, patch_size, in_channels, hidden_size, bias=True)
self.t_embedder = TimestepEmbedder(hidden_size)
self.y_embedder = LabelEmbedder(num_classes, hidden_size, class_dropout_prob)
num_patches = self.x_embedder.num_patches
# pose embedding 使用了sin-cos编码方式
self.pos_embed = nn.Parameter(torch.zeros(1, num_patches, hidden_size), requires_grad=False)7.1 逆Patch化操作：
def unpatchify(self, x):
x: (N, T, patch_size**2 * C)
imgs: (N, H, W, C)
"""
c = self.out_channels
p = self.x_embedder.patch_size[0]
h = w = int(x.shape[1] ** 0.5)
assert h * w == x.shape[1]
x = x.reshape(shape=(x.shape[0], h, w, p, p, c))
x = torch.einsum('nhwpqc->nchpwq', x)
imgs = x.reshape(shape=(x.shape[0], c, h * p, h * p))
return imgs8 可扩展性分析：

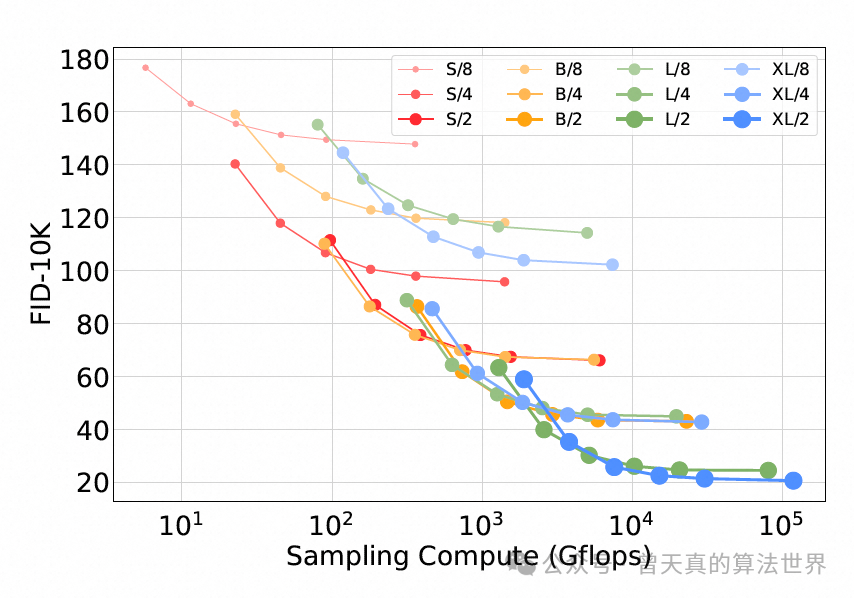

研究者们分析了DiT模型的可扩展性，即模型复杂度（以GFLOPs衡量）与样本质量（以FID衡量）之间的关系。他们发现，具有更高GFLOPs的DiT模型（通过增加Transformer的深度/宽度或输入Tokens的数量）通常具有更低的FID，表现出更好的性能。
