在本文中，梳理了近期 （24年7月前）部分 MOE 大模型的关键信息，包括它们的主要特点、亮点以及相关资源链接。涉及模型 Mixtral 8x7B，Mixtral 8x22B，DeepSeek-MoE，Qwen1.5-MoE，DeepSeek-V2。
原文：https://zhuanlan.zhihu.com/p/712676995
混合专家模型的 Transformer 模型
对于 MOE 的基础，相比 dense model，MOE 的预训练速度更快，推理速度更快，但需要大量的显存。此外，MOE 的训练也有一些独有的 tips，详细的 MOE 混合专家模型基础，推荐参考：混合专家模型基础
对于一些经典的 MOE 架构模型，可以参考：详解MoE模型的前世今生
Mixtral 8*7B
论文: https://arxiv.org/abs/2401.04088
huggingface 模型权重: https://huggingface.co/mistralai/Mixtral-8x7B-Instruct-v0.1
官方博客: https://mistral.ai/news/mixtral-of-experts/
huggingface 模型代码: https://github.com/huggingface/transformers/blob/main/src/transformers/models/mixtral/modeling_mixtral.py
官方给出的评分来看，mixtral 8*7 和 GPT3.5 有的一比。
发布时间：23年12月
模型大小：8 个 expert MLP 层，一共45B 大小。
训练：除了预训练外，Mixtral MOE 后续还开源了一个经过 SFT + DPO 微调的版本。

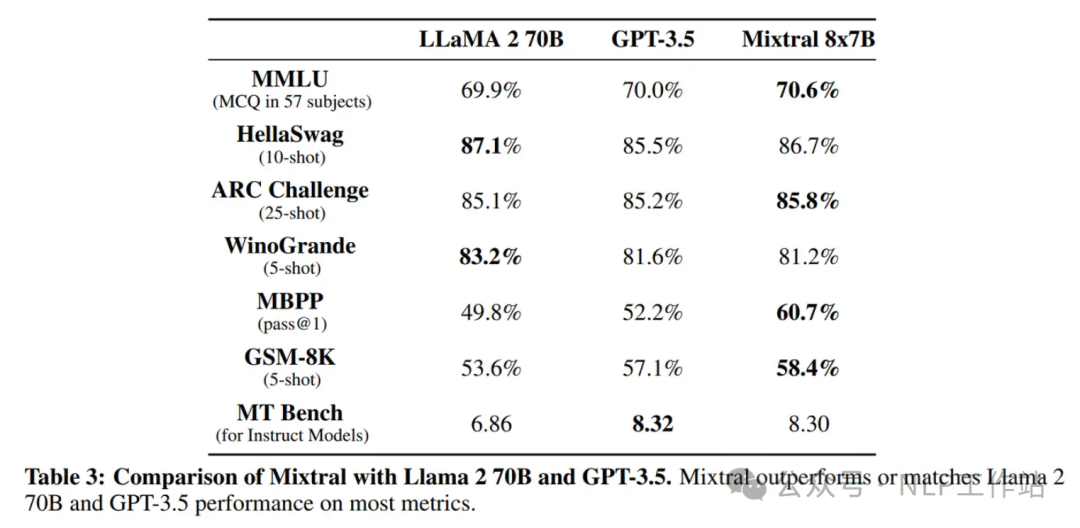

模型效果：

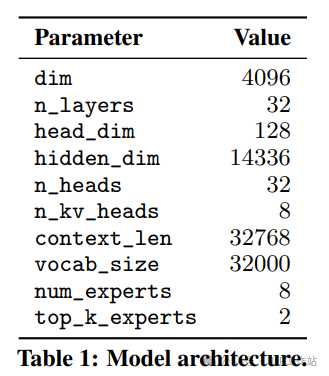

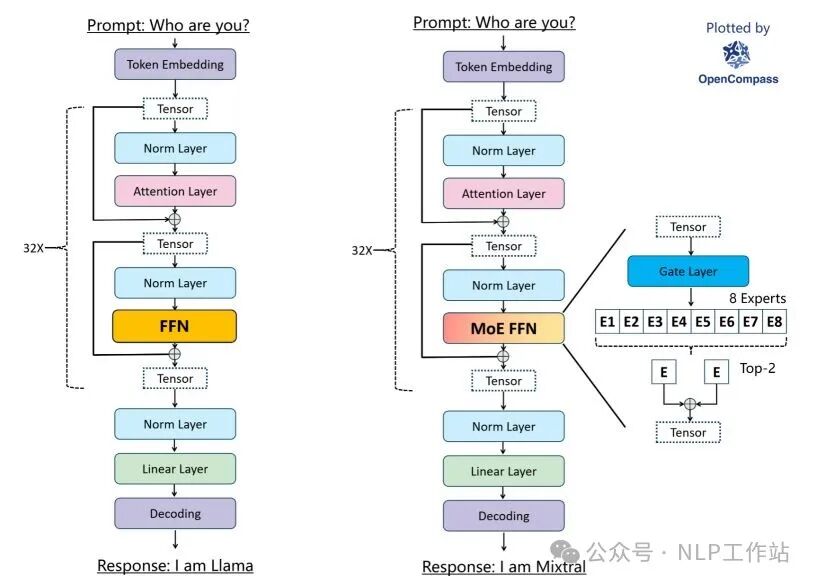

架构：Mixtral 的 MOE 架构类似于，在 MoE 模型中，只有 FFN 层被视为独立的专家，而模型的其他参数是共享的。大致参数为：
对 moe 架构不太了解的朋友，可以参考这篇博客 混合专家模型基础（推荐）。
参考 huggingface 中的 mixtral 和 mistral 实现对比，差异在于 mixtral 中将传统 transformer decoder layer 中的 FFN 替换为了 block_sparse_moe。
主要逻辑为：
其中 为专家对应的网络，具体展示为下面 huggingface 实现中的 MixtralBlockSparseTop2MLP。mixtral 中采用了 8 个 expert，每次推理使用选取 top 2 的 expert 进行推理。比如输入一句话 你好，今天，那么我们每个 token 都会选出 top 2 的 expert 来负责这个 token 的预测，因此在推理 你好，今天 时，有概率所有 expert 都会参与到计算当中，具体可以参考 MixtralSparseMoeBlock 的实现。

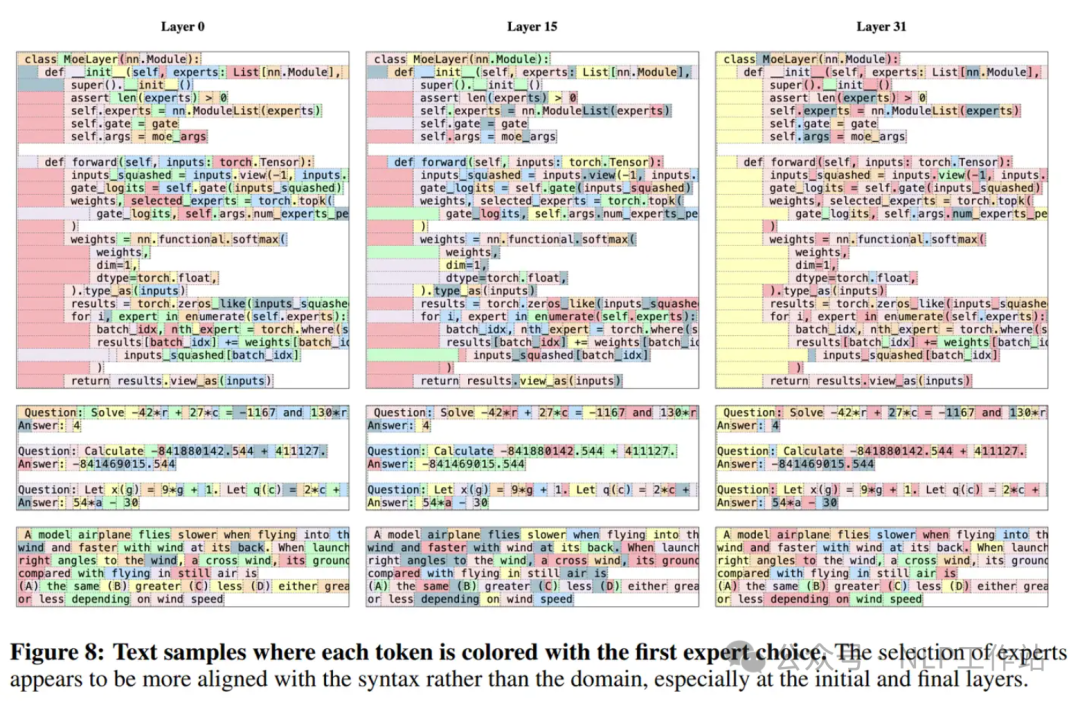

mixtral 论文中提到专家分配在不同主题（如ArXiv论文、生物学和哲学文档）中没有明显的模式，只有在DM数学中显示出边际上的差异，这可能是由于其数据集的合成性质和有限的自然语言覆盖范围所致。router 在某些句法结构上表现出一定的结构化行为（比如 python 的 self 等），同时连续标记通常被分配给相同的专家。
huggingface 中的 mixtral 核心代码：
class MixtralDecoderLayer(nn.Module):
def __init__(self, config: MixtralConfig, layer_idx: int):
super().__init__()
self.hidden_size = config.hidden_size
self.self_attn = MIXTRAL_ATTENTION_CLASSES[config._attn_implementation](config, layer_idx)
self.block_sparse_moe = MixtralSparseMoeBlock(config)
self.input_layernorm = MixtralRMSNorm(config.hidden_size, eps=config.rms_norm_eps)
self.post_attention_layernorm = MixtralRMSNorm(config.hidden_size, eps=config.rms_norm_eps)
def forward(
hidden_states: torch.Tensor,
attention_mask: Optional[torch.Tensor] = None,
# 此处省略参数 ..
) -> Tuple[torch.FloatTensor, Optional[Tuple[torch.FloatTensor, torch.FloatTensor]]]:
residual = hidden_states
hidden_states = self.input_layernorm(hidden_states)
hidden_states, self_attn_weights, present_key_value = self.self_attn(
# 此处省略参数
)
hidden_states = residual + hidden_states
residual = hidden_states
hidden_states = self.post_attention_layernorm(hidden_states)
# Mixtral 将原本的 hidden_states = self.FFN(hidden_states) 替换为了：
hidden_states, router_logits = self.block_sparse_moe(hidden_states)
hidden_states = residual + hidden_states
outputs = (hidden_states,)
return outputs
huggingface 中 block_sparse_moe 的实现（省略部分次要代码）：
class MixtralSparseMoeBlock(nn.Module):
def __init__(self, config):
super().__init__()
self.hidden_dim = config.hidden_size
self.ffn_dim = config.intermediate_size
self.num_experts = config.num_local_experts
self.top_k = config.num_experts_per_tok
self.gate = nn.Linear(self.hidden_dim, self.num_experts, bias=False)
self.experts = nn.ModuleList([MixtralBlockSparseTop2MLP(config) for _ in range(self.num_experts)])
self.jitter_noise = config.router_jitter_noise
def forward(self, hidden_states: torch.Tensor) -> torch.Tensor:
batch_size, sequence_length, hidden_dim = hidden_states.shape
hidden_states = hidden_states.view(-1, hidden_dim)
router_logits = self.gate(hidden_states) # (batch * sequence_length, n_experts)
routing_weights = F.softmax(router_logits, dim=1, dtype=torch.float)
routing_weights, selected_experts = torch.topk(routing_weights, self.top_k, dim=-1)
routing_weights /= routing_weights.sum(dim=-1, keepdim=True)
# we cast back to the input dtype
routing_weights = routing_weights.to(hidden_states.dtype)
final_hidden_states = torch.zeros(
(batch_size * sequence_length, hidden_dim), dtype=hidden_states.dtype, device=hidden_states.device
)
# One hot encode the selected experts to create an expert mask
# this will be used to easily index which expert is going to be sollicitated
expert_mask = torch.nn.functional.one_hot(selected_experts, num_classes=self.num_experts).permute(2, 1, 0)
# Loop over all available experts in the model and perform the computation on each expert
for expert_idx in range(self.num_experts):
expert_layer = self.experts[expert_idx]
idx, top_x = torch.where(expert_mask[expert_idx])
# Index the correct hidden states and compute the expert hidden state for
# the current expert. We need to make sure to multiply the output hidden
# states by `routing_weights` on the corresponding tokens (top-1 and top-2)
current_state = hidden_states[None, top_x].reshape(-1, hidden_dim)
# current_state: shape (n_i, hidden_dim)
# 所有 current_state 的长度 n 总和为 batch * sequence_length
current_hidden_states = expert_layer(current_state) * routing_weights[top_x, idx, None]
# However `index_add_` only support torch tensors for indexing so we'll use
# the `top_x` tensor here.
final_hidden_states.index_add_(0, top_x, current_hidden_states.to(hidden_states.dtype))
final_hidden_states = final_hidden_states.reshape(batch_size, sequence_length, hidden_dim)
return final_hidden_states, router_logits
其中：MixtralBlockSparseTop2MLP 长这样：
class MixtralBlockSparseTop2MLP(nn.Module):
def __init__(self, config: MixtralConfig):
super().__init__()
self.ffn_dim = config.intermediate_size
self.hidden_dim = config.hidden_size
self.w1 = nn.Linear(self.hidden_dim, self.ffn_dim, bias=False)
self.w2 = nn.Linear(self.ffn_dim, self.hidden_dim, bias=False)
self.w3 = nn.Linear(self.hidden_dim, self.ffn_dim, bias=False)
self.act_fn = ACT2FN[config.hidden_act]
def forward(self, hidden_states):
current_hidden_states = self.act_fn(self.w1(hidden_states)) * self.w3(hidden_states)
current_hidden_states = self.w2(current_hidden_states)
return current_hidden_states
根据模型参数量 45B 来推理的话，如果用 fp16 的话推理的话，得需要至少 90GB 以上的显存，如果用 4 bit的话，30GB 显存就够了。量化的生成速度，可以参考下面 redis 中的评论，大致为 ：
| 推理精度 | 设备 | 速度 tokens/s |
|---|---|---|
| Q4_K_M | 单卡 4090 + 7950X3D | 20 |
| Q4_K_M | 2 x 3090 | 48.26 |
redis: https://www.reddit.com/r/LocalLLaMA/comments/18jslmf/tokens_per_second_mistral_8x7b_performance/
如果有 100+GB 以上显存，可以用 vllm 快速搭建测试 api：
docker run --gpus all \
-e HF_TOKEN=$HF_TOKEN -p 8000:8000 \
ghcr.io/mistralai/mistral-src/vllm:latest \
--host 0.0.0.0 \
--model mistralai/Mixtral-8x7B-Instruct-v0.1 \
--tensor-parallel-size 2 # 100+GB 显存 \
--load-format pt # needed since both `pt` and `safetensors` are available

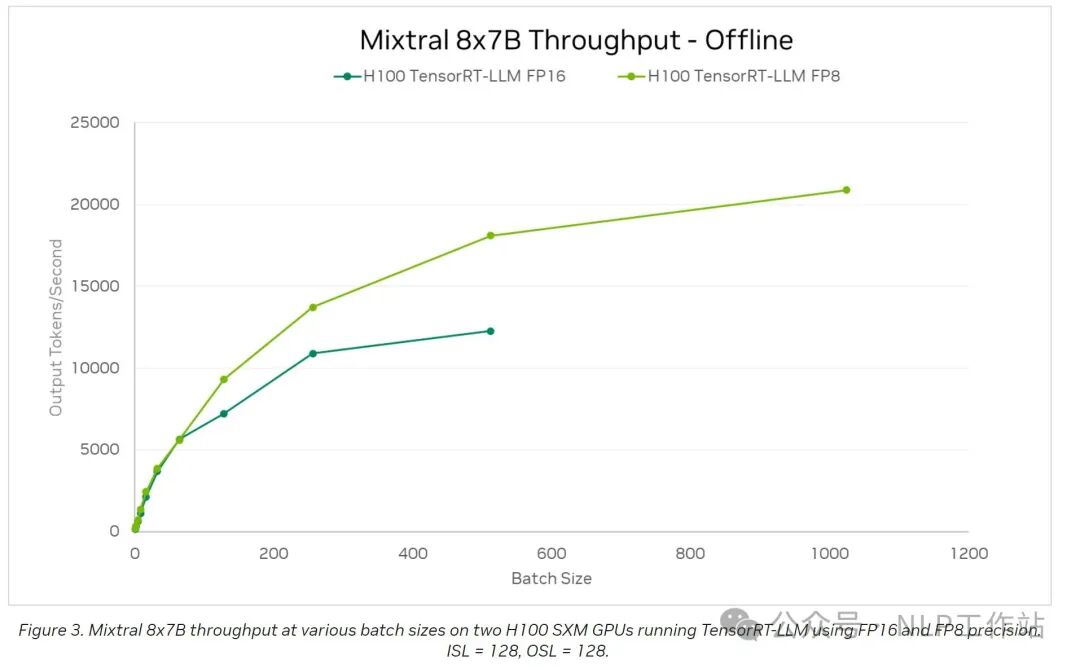

NVIDIA 的 TensorRT-LLM 博客中发出了对 Mixtral 8*7B 的吞吐量 benchmark （using input and output sequence lengths of 128）：
文中没有给出当 sequence lengths 最大时候的吞吐量，但根据上图数据，可以猜测 2个 H100 部署 8*7B 正常服务用户时，平均吞吐量应该可以大于 7500Tokens/秒，根据 H100 的功耗计算电费成本的话，生成 1M token 需要耗约为 0.02 度电。
DeepSeek-MoE
github: https://github.com/deepseek-ai/DeepSeek-MoE
论文: https://arxiv.org/pdf/2401.06066

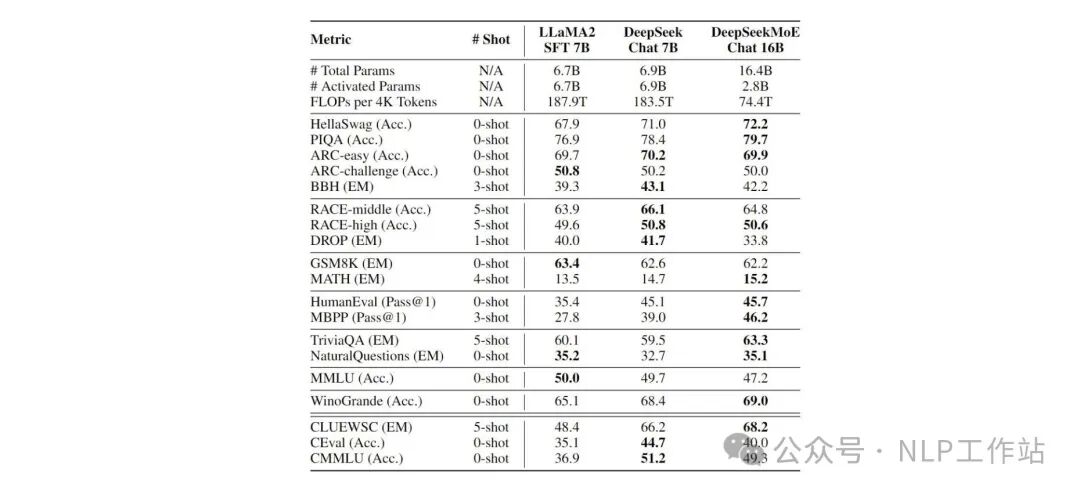

训练：整个模型在 2T 的中英文预料上训练，实现了和 DeekSeek 7B 及 LlaMA 2 7B 差不都的效果。 模型效果： DeepSeekMoE 16B 推理时候，只用到了2.8B 的参数，整体的 FLOPs 是 LlaMA 2 7B 的 39.6%；推理速度更快的同时，效果也不差。
架构：DeepSeekMoE 16B 主要亮点在于 fine-grained expert segmentation 和 shared experts isolation.
Fine-grained Expert Segmentation

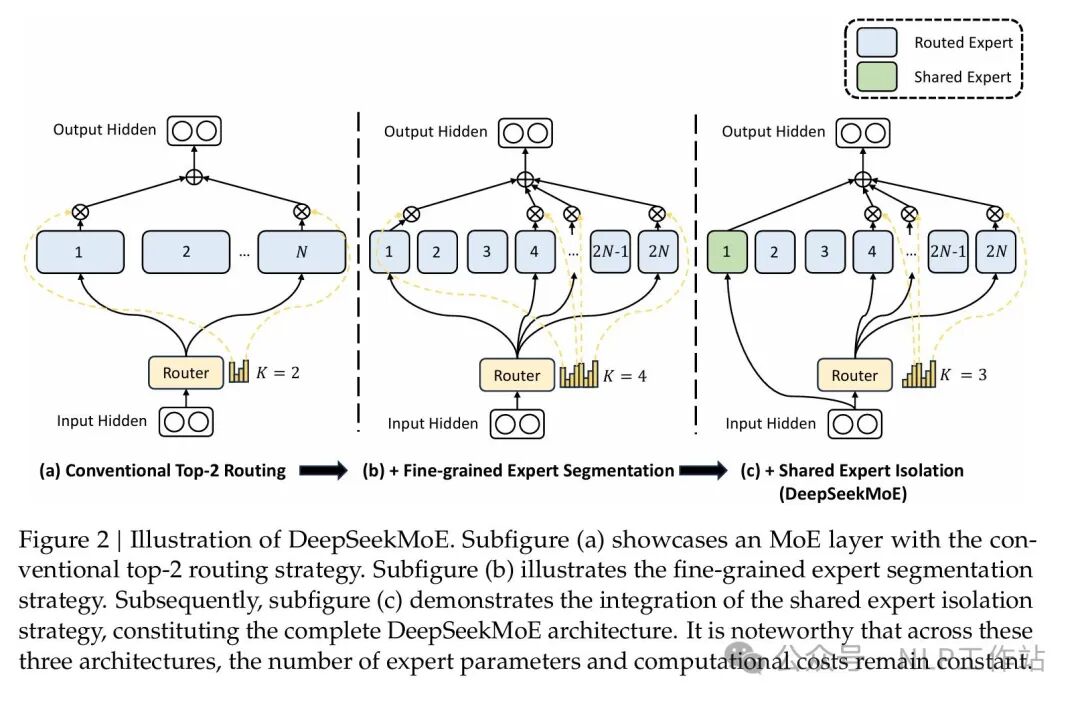

如上图B，DeepSeek-MoE 在减少了每个 expert FFN intermediate hidden dimension 的同时，增加激活的 expert 的数量，依次保证总体激活的 expert 的参数量一致。DeepSeekMoE 论文种认为，组合数量的提升，有利于 gate 更准确地选择 expert。
如当我们有 16 个 expert，然后选 top 2 进行推理时，activate expert 的组合数量有 种组合，但当将每个 expert 参数缩小 4 倍，expert 个数增加为 64 时，选取 top 8 进行推理时， activate expert 的组合书来给你就有 种。
Shared Expert Isolation
如上图C，设立一部分 Shared Expert，每次推理的时候都会激活。
Qwen1.5-MoE
官方博客: https://qwenlm.github.io/zh/blog/qwen-moe/
github: https://github.com/QwenLM/Qwen2
huggingface 权重: https://huggingface.co/Qwen/Qwen1.5-MoE-A2.7B-Chat

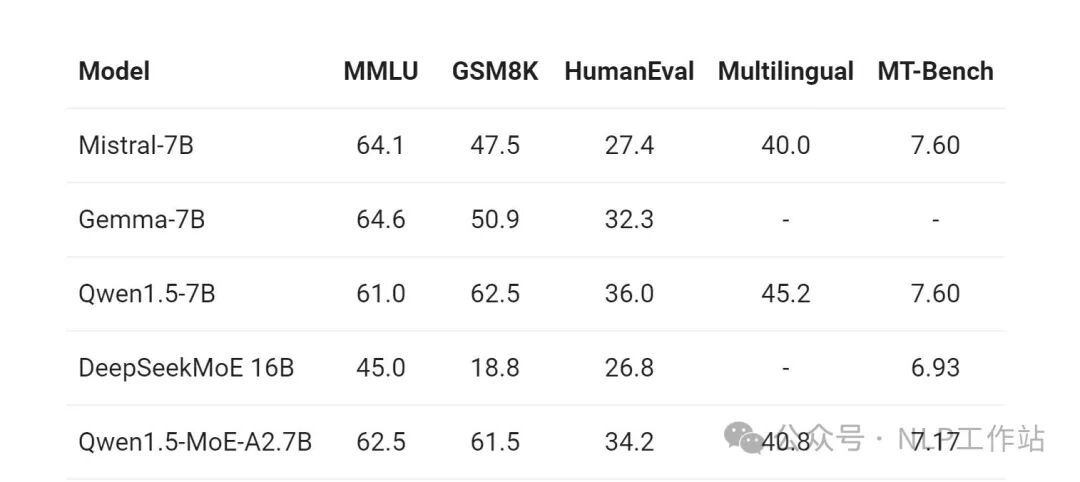

架构重点： 类似于 DeepSeek-MoE，Qwen1.5-MoE 也尝试了 Finegrained experts，整个模型总共设计了 64 个 expert；而后在 routing 机制种也尝试了 Shared Expert Isolation ：采用了 4个总是被激活的共享expert和每次只激活其中4个的60个routing expert。 训练：官方博客种表示：从零开始训练MoE模型可能效率低下，且难以提升至预期的最优性能水平。因此，Qwen1.5-MoE 首先利用已有的Qwen-1.8B，将其改造为Q wen1.5-MoE-A2.7B。此外，在初始化阶段引入随机性可以显著加快收敛速度，并在整个预训练过程中带来更好的整体性能表现。 模型效果：模型在推理时，总的激活参数为 2.7B。但实现的效果也不错：

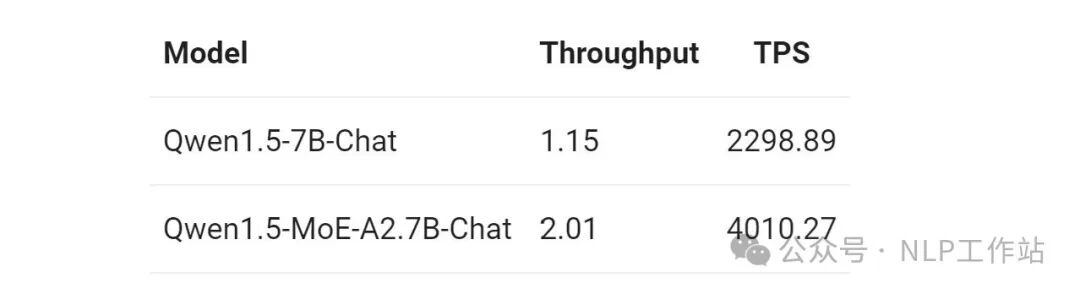

官方博客中发布了采用 vllm 部署时候的性能(单个NVIDIA A100-80G GPU 部署 Qwen1.5-7B和Qwen1.5-MoE-A2.7B)：
看来 MoE 架构在不牺牲生成质量的情况下，的确可以极大提高吞吐量，降低大模型生成成本。
DeepSeek-V2
github: https://github.com/deepseek-ai/DeepSeek-V2
论文: https://arxiv.org/abs/2405.04434
权重下载: https://huggingface.co/collections/deepseek-ai/deepseek-v2-669a1c8b8f2dbc203fbd7746
huggingface 模型代码: https://huggingface.co/deepseek-ai/DeepSeek-V2-Chat-0628/blob/main/modeling_deepseek.py
DeepSeek-V2 文中推出了 DeepSeek-V2-Lite 与 DeepSeek-V2 一小一大 2个版本。
模型大小： DeepSeek-V2 整个模型有 236B 参数，其中推理激活参数为 21B。具体的架构参数可以查看：huggingface DeepSeek V2 config

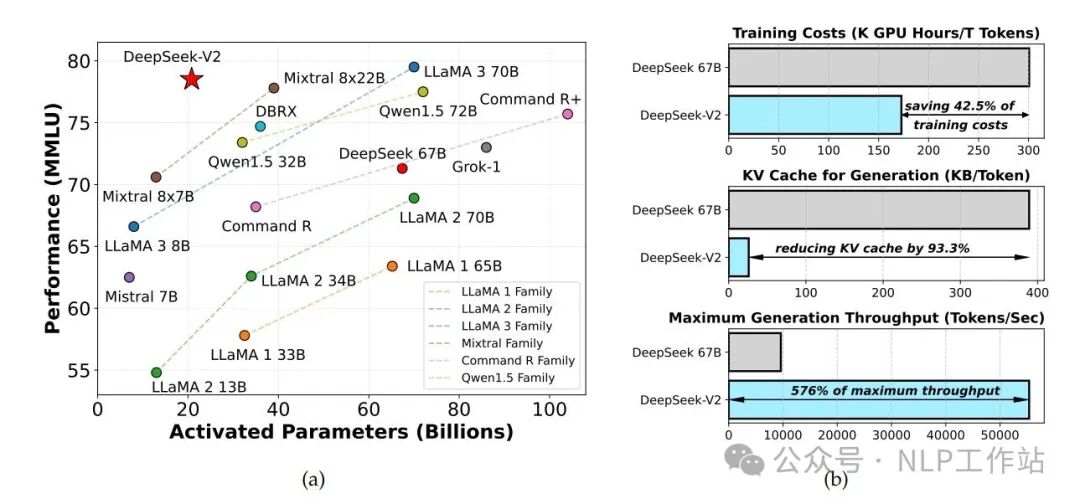

模型效果：
推理速度：
DeepSeek V2 首先对模型进行了 KV Cache 量化，将参数转换为了 FP8。在单机 8卡 H800 的节点上部署 DeepSeek-V2，可以达到约 50K tokens/秒 的吞吐量

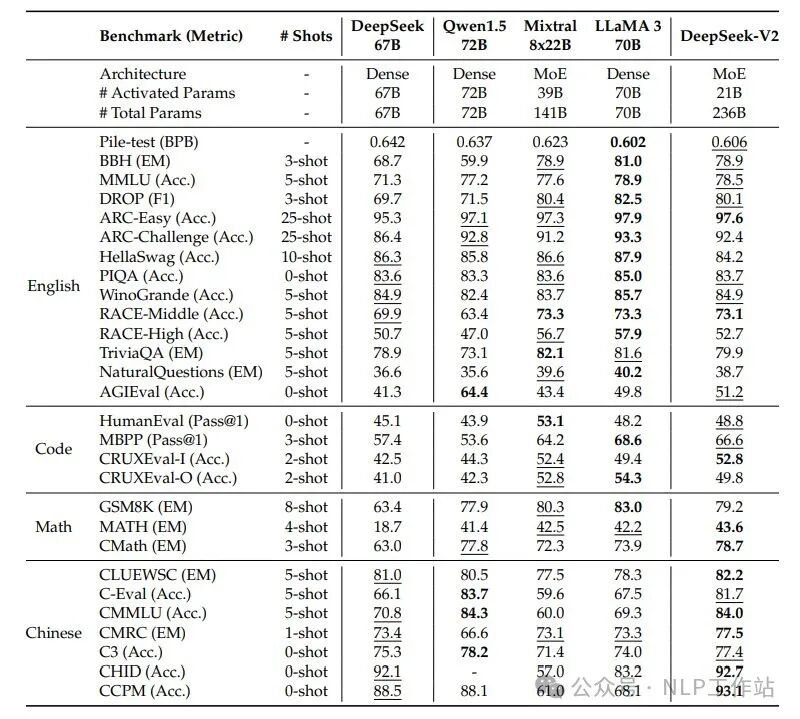

推理效果，中文水平更强一些，英文水平于 Mixtral 8*22B 有的一比：

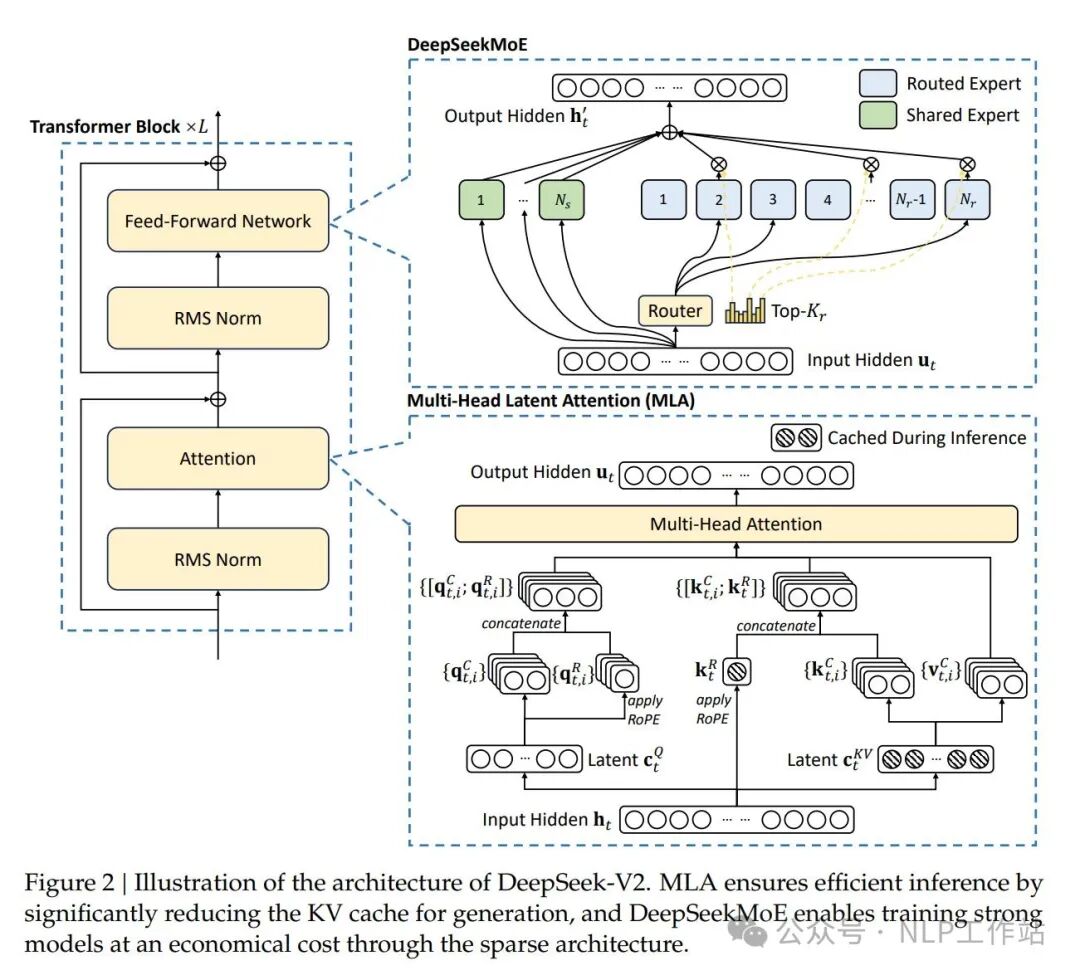

模型架构重点：其中，架构采用了 MLA 取代 MHA，同时 MOE 架构采用了 DeepSeekMoE 的 fine-grained expert segmentation 和 shared experts isolation。整体的 DeepSeek Layer 架构如下：
DeepSeekMoE
如上图展示的，DeepSeek-V2同样采用了 DeepSeekMoE 的策略，其中有 2 个 shared experts ， 160 个 routed experts（每次只激活 6 个）
Multi-Head Latent Attention
DeepSeek-V2 中着重讲了这一部分的优化。
Low-Rank Key-Value Joint Compression
为了减少 KV cache，MLA 提出将 k, v 的计算方式变为：
其中，
q 的计算方法变为：
其中，
因此，k，v 均从 进一步计算得来。在推理时候，传统 MHA 需要 cache ，但通过以上变化后，只需要 cache 即可。这样， 点积就变成了。
推理过程中，可以合并 ，以此达到减少 cache 同时，不会增加太多的计算量。
Decoupled Rotary Position Embedding
以上方案的一个问题是，不兼容 RoPE。由于 RoPE 的存在，
不再是单纯的 ，而是需要内积上相对位置矩阵 ，因此就无法简单得合并 。
MLA 采用了以下 decoupled RoPE 方案：
大概思路是，在原先的 qk 中，增加几个维度，用来注入 RoPE 位置信息，比较值得注意的是，k 新增加的维度 是所有 head 共享的。其中，, , 因此，q,k 的维度增加到了 。
更深入的 MLA 解读，可以参考：缓存与效果的极限拉扯：从MHA、MQA、GQA到MLA 或 deepseek v2 原论文。

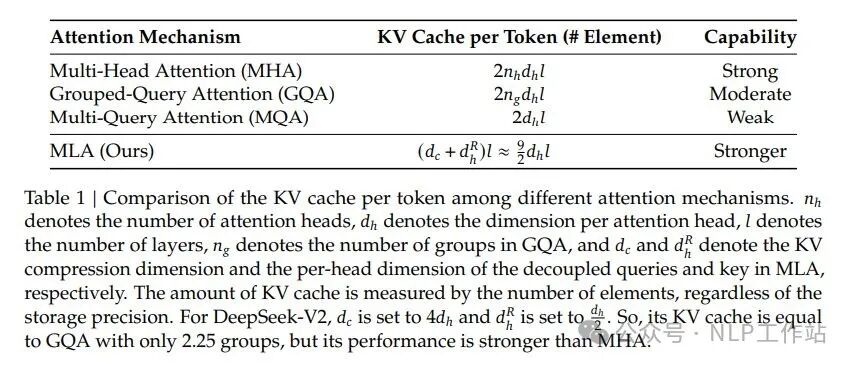

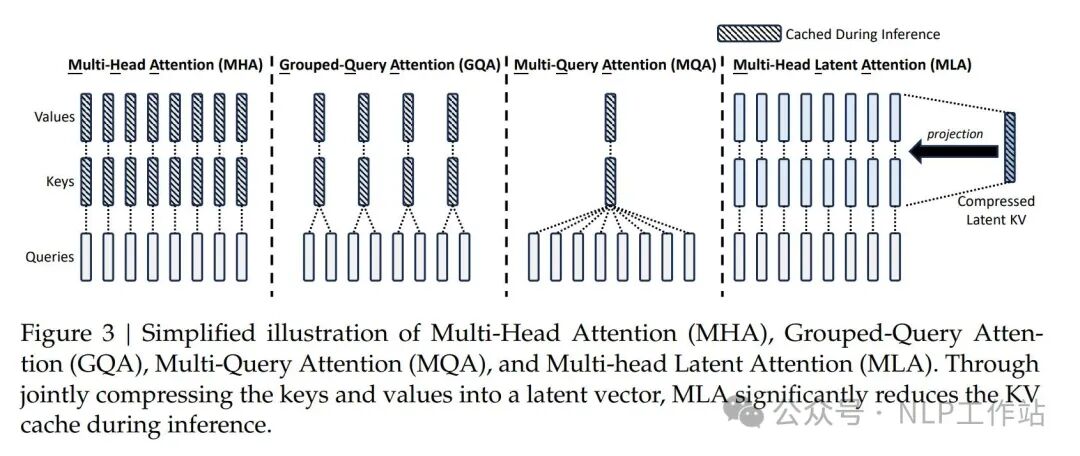

文中给出了 MLA 与 MHA, GQA 的效果对比：
MLA 的 KV 的 cache 数量比 MHA, GQA 少了不少。

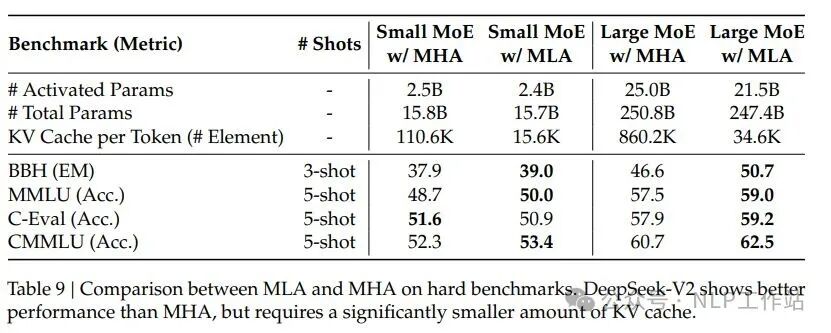

MLA KV cache 比 MHA 小的同时，效果也不会太差。

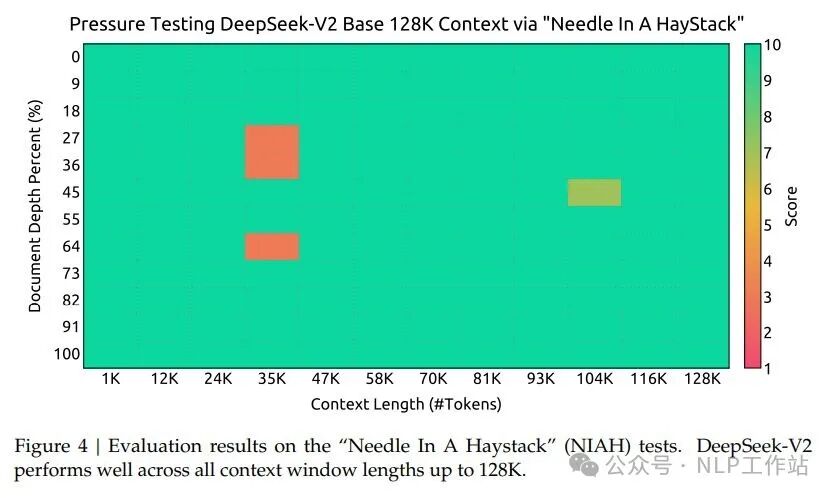

预训练： 相比于 DeepSeek 67B，DeepSeek-V2 训练集中有更多的中文数据，同时 DeepSeek V2 对数据过滤算法进行了改进，包括筛除有争议的内容等；DeepSeek V2 使用于 DeepSeek 67B 同样的 tokenizer，vocab size 为 100k，预训练语料约有 8.1T tokens，其中中文比英文多了 12%。整个预训练花费了172.8K GPU hours 的算力。 超长上下文： 在适配了 Yarn 之后，额外在 32k 的数据集上训练了 1000 steps，batch size 为 576。文中表示，尽管是在 32K 数据集上训练，但在 128K 的大海捞针测试中，模型表现也不错：

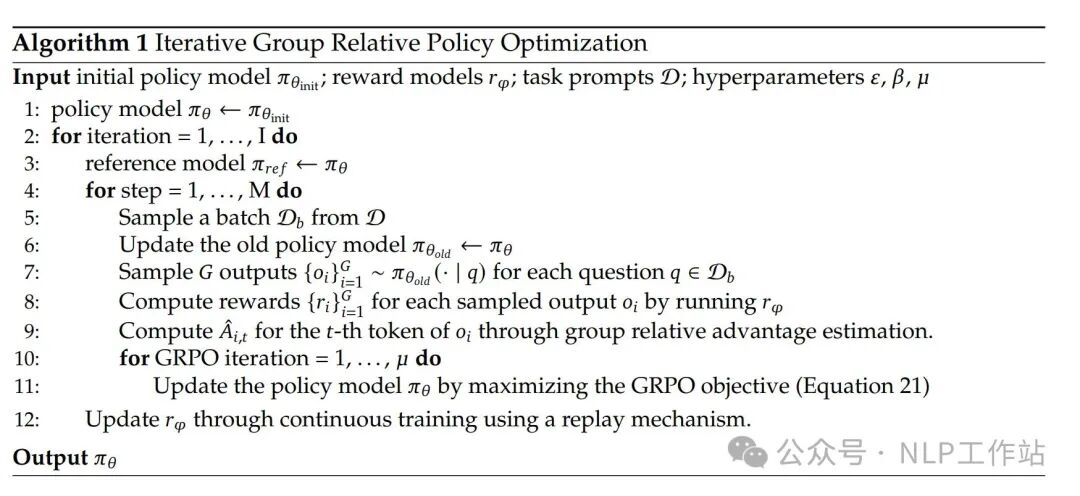

SFT：在包含了 1.5M 组训练实例的数据集上，微调了 2 个 epoch。 RLHF： 采用了 GRPO 来节省 RL 训练的成本，主要是将 PPO 过程中的 advantage 替换成了 ，因此在 RLHF 过程中就不需要 Value model 了。具体算法如下：
在 RLHF 训练过程中，采取了 2 阶段训练。首先进行了 reasoning alignment，而后进行 human preference alignment。
更多训练细节欢迎参考 DeepSeek-V2 论文
Mixtral 8*22B
官方博客: https://mistral.ai/news/mixtral-8x22b/
huggingface 开源模型: https://huggingface.co/mistralai/Mixtral-8x22B-Instruct-v0.1

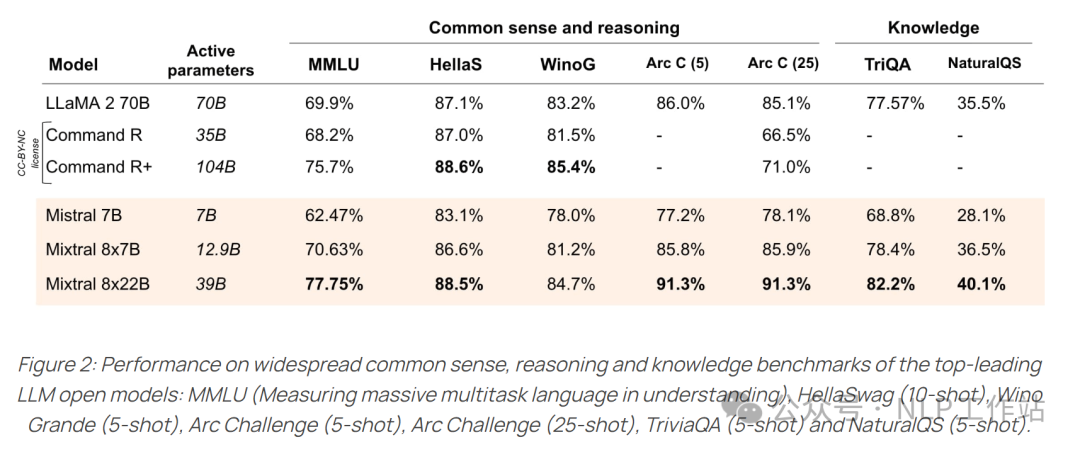

架构：架构与 mixtral 8*7B 架构一样，在 huggingface 中使用的都是 MixtralForCausalLM，但 22B 的各方面参数大一点，比较特别的是 context window 从 32k 升级到了 65k，vocab_size也更大一些。支持 function calling，不过好像没有透露具体的 function calling 训练细节。 数学和 coding 能力明显超越 llama2 70B 似乎对中文的支持不是很好。

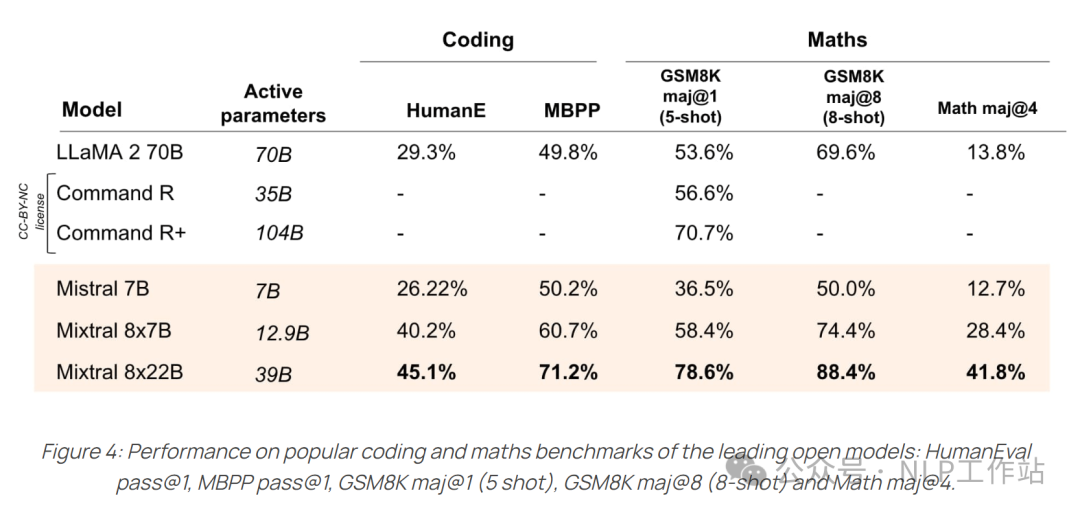

Mistral 团队开源的模型，都比较注重 coding 和 math 的能力，Mixtral 系列的模型在这方便表现也是比较好：
