Ferret系列之Ferret-UI：用多模态大模型给手机UI理解插上翅膀

导读

Ferret-UI 是一个针对手机用户界面(UI)的多模态大模型，它旨在解决以下问题：

1. UI屏幕理解与交互的自动化：手机UI屏幕包含多种元素，如图标和文本，需要模型能够理解并与之交互以实现用户目标。

2. 现有方法的局限性：现有的MLLM主要针对自然图像，直接应用于UI屏幕可能会受到限制，因为UI屏幕具有不同的纵横比和更小的兴趣对象。

Ferret-UI 提出的贡献包括：

1. 模型架构改进：基于Ferret模型，集成了“任何分辨率”(anyres)功能，以适应不同纵横比的UI屏幕，并通过预定义的网格配置来划分全图像为子图像，增强细节识别。

2. UI任务构建：涵盖了从基本到高级的14种不同的移动UI任务，并为模型训练收集了详细的训练样本。

Introduction

为了将 UI 专家知识植入 Ferret，Ferret-UI 进行了两项扩展：

1. 调整模型架构以更好地处理屏幕数据

2. 构建 UI 指代和定位任务数据集

# 模型架构

考虑到两点：

1. UI 屏幕图像与自然图像相比有更延伸的纵横比，如表 1a 所示；

2. 本任务涉及许多感兴趣的对象（即 UI 部件，如图标和文本）比自然图像中通常观察到的对象要小得多。例如，许多问题集中在占据整个屏幕不到 0.1% 的图标上。

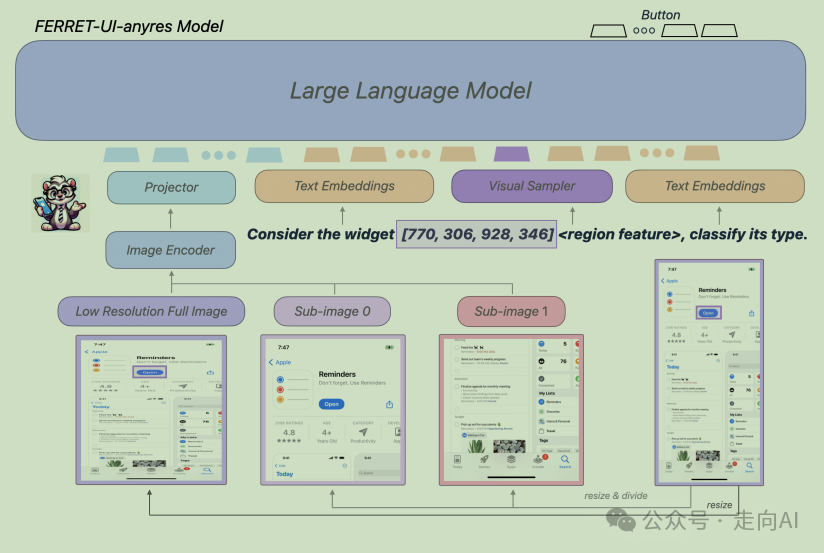

直接使用Ferret模型的输入会导致视觉细节的显著丢失。为了解决这个问题，参考SPHINX、LLaVA-NeXT 和 Monkey 中的 "任何分辨率"（anyres）概念，选择了两种网格配置，1x2 和 2x1，这些配置基于原始屏幕的纵横比选择，如表 1a 所示。

# UI 数据收集

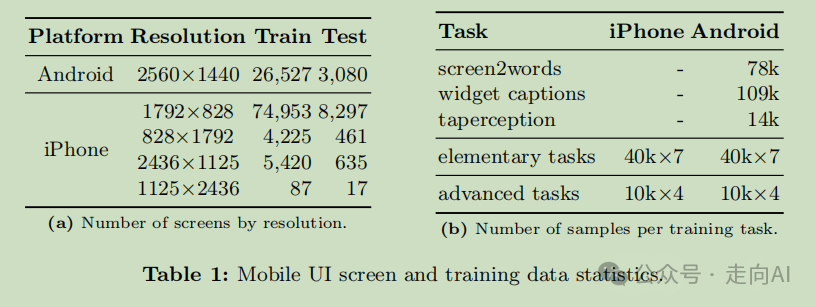

本研究考察了 iPhone 和 Android 设备的屏幕截图。数据总结在表 1 中。

# 任务设计

我们详细阐述了为构建数据集而设计的三种不同方法。

重新格式化 Spotlight 任务。我们首先从现有的 Spotlight 任务中获取 screen2words、widgetcaptions 和 taperception，并将它们格式化为对话式问答对。具体来说，我们使用 GPT-3.5 Turbo 根据我们为相应任务编写的基础提示创建多种提示：

• Screen2words：为这个屏幕截图提供一个摘要；

• Widget Captions：对于交互元素 [bbox]，提供一个最能描述其功能的短语；

• Taperception：预测 UI 元素 [bbox] 是否可点击。

对于每个训练示例，我们为相应任务采样一个提示，并将其与原始源图像和真实答案配对。

基础任务。设计了 7 项任务，这些任务被分为两类：指代任务（referring tasks）和定位任务（grounding tasks）。

1. 指代任务（Referring Tasks）：这类任务涉及识别输入中的特定元素，并通常使用边界框（bounding boxes）来标识这些元素。具体来说，包括：

• OCR：识别图像中的文字并将其转换为文本。

• 图标识别（Icon Recognition）：识别界面中的图标并确定其功能或含义。

• 控件分类（Widget Classification）：将界面中的控件（如按钮、文本框等）分类到预定义的类别。

• 定位任务（Grounding Tasks）：与指代任务相对，关注的是确定输出中特定元素的位置，同样使用边界框来标识。这些任务要求模型不仅要理解元素的语义，还要能够在图像上精确地定位它们。具体任务包括：

• 控件列表（Widget Listing）：列出界面上所有可识别的控件。

• 查找文本（Find Text）：根据文本内容在界面上找到对应的文本区域。

• 查找图标（Find Icon）：根据描述或功能找到对应的图标。

• 查找控件（Find Widget）：根据控件的类型或功能找到特定的控件。

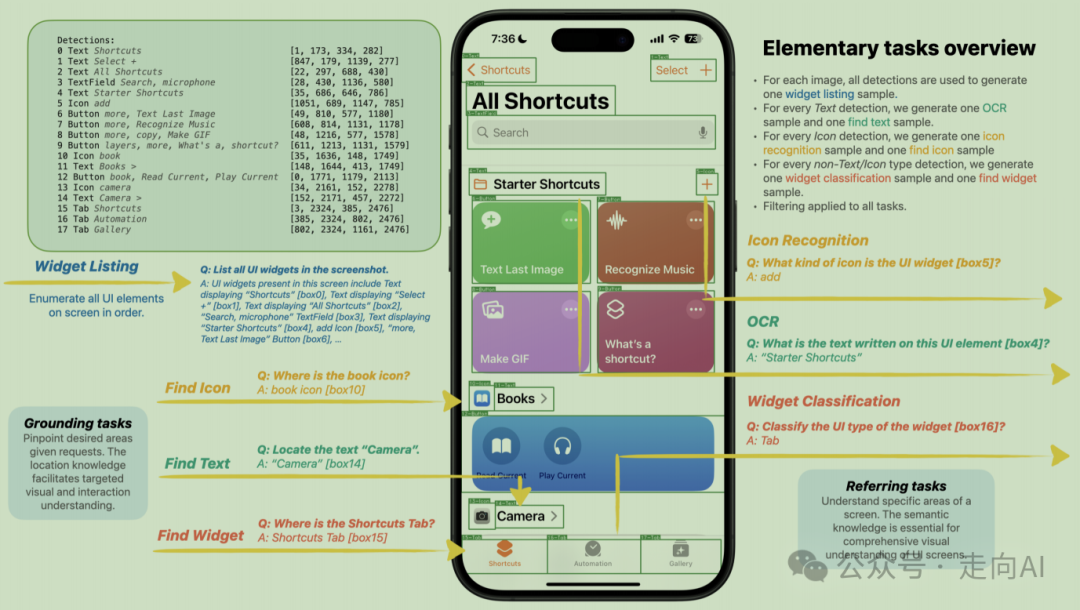

下图概述了基础任务的训练数据生成过程：



高级任务。设计了四个任务：详细描述、对话感知、对话交互和功能推理

1. 详细描述（Detailed Description）：这个任务要求模型生成对用户界面元素的详细描述。

2. 功能推理（Function Inference）：这个任务涉及对用户界面元素功能的推断。

3. 对话感知（Conversation Perception） 和 对话交互（Conversation Interaction）：这两个任务与对话相关，要求模型能够理解和生成与用户界面相关的多轮对话。

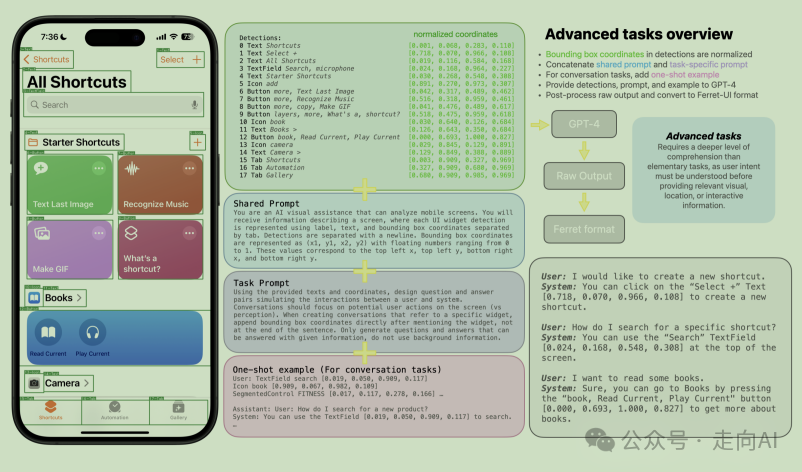

下图概述了高级任务的训练数据生成过程。



Experiments

Ferret-UI-anyres 指的是集成了任何分辨率的版本。在训练期间，解码器和投影层被更新，而视觉编码器保持冻结。所有训练数据都格式化为指令跟随格式，训练目标与 Ferret 中的相同。训练总共有 250K 个样本。Ferret-UI-base 需要 1 天的训练时间，而 Ferret-UI-anyres 在 8 个 A100 GPU 上大约需要 3 天的训练时间。

# 实验结果





Analysis

以下是主要的比较结果和发现：

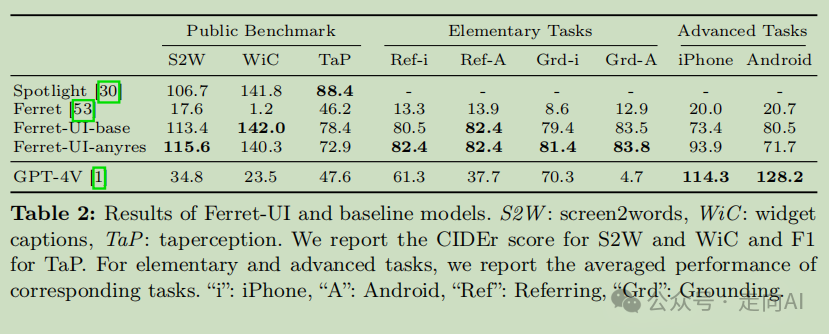

1. 公共基准测试（Spotlight）和基础 UI 任务上：Ferret-UI 优于 GPT-4V

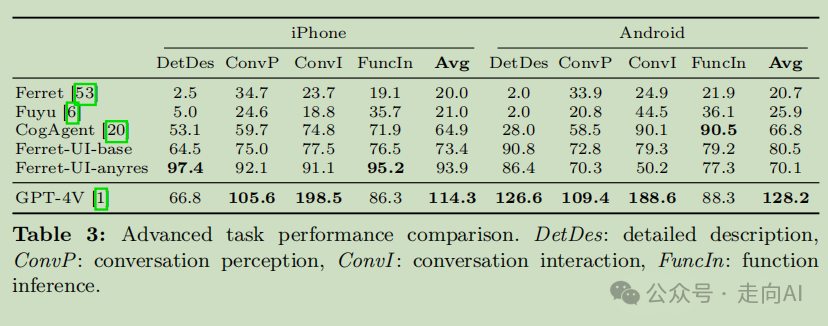

2. 高级任务：高级任务上虽然超过同期的Fuyu和CogAgent，但还是比不过GPT-4V

3. 分辨率调整的影响：将 anyres 添加到 Ferret-UI-base 后，iPhone 的指代和定位任务性能提高了 2 个百分点。对于高级任务，使用 Ferret-UI-anyres，iPhone 的性能大幅提升了 20 个百分点，而 Android 的性能有所下降。由于 Android 高级任务数据未包含在训练混合中，随着模型对 iPhone 屏幕理解的知识丰富，它可能失去了一些泛化能力。

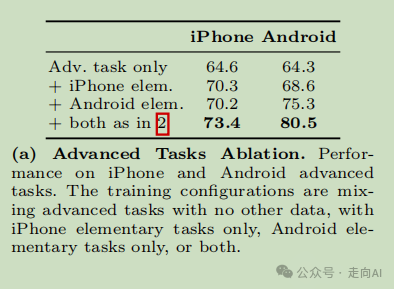

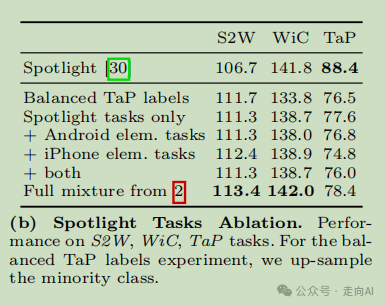

消融实验表明：基础任务为模型提供了增强的视觉和空间理解能力，有助于执行高级任务。

Ferret-UI的二作是Ferret-V2的一作，两篇文章几乎同时上传到arxiv上，从上面的模型整体框架图上可以看到，Ferret-UI和Ferret-V2类似，都是在Ferret的基础上引入任意分辨率，但Ferret-UI利用了手机截屏的先验知识：竖屏或者横屏，可以通过垂直方向或者水平方向切图将原图切成2个方块（不过如果遇到长截屏，仅靠1：2或者2：1应该还是不够的），也就不需要引入DINOv2这种细粒度的Visual encoder了。
