介绍小红书使用图数据库的背景，并分析多跳查询在实际业务中因时延高而受限的现状（需求是什么） 深入探讨 REDgraph 架构，揭示原有查询模式的不足和可优化点（存在的问题） 详细阐述优化原查询模式的方案，并提供部分实现细节（改进方案） 通过一系列性能测试，验证优化措施的有效性（改进后效果）

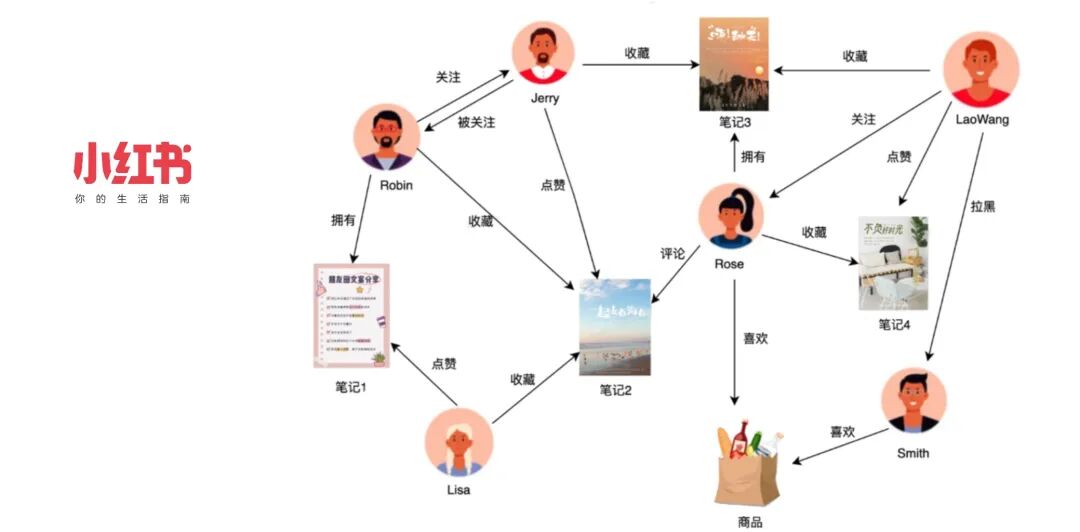

小红书是一个以社区属性为主的产品，覆盖多个领域，鼓励用户通过图文、短视频、直播等形式记录和分享生活点滴。在社交领域中，我们存在多种实体，如用户、笔记、商品等，它们之间构成了复杂的关系网络。为高效处理这些实体间的一跳查询，小红书自研了图存储系统 REDtao，满足极致性能的需求。
社区推荐：利用用户间的关系链和分享链，为用户推荐可能感兴趣的好友、笔记和视频。这类推荐机制通常涉及多于一跳的复杂关系。 风控场景：通过分析用户和设备的行为模式，识别可能的欺诈行为（如恶意薅羊毛），从而保护平台免受滥用和作弊行为的影响。 电商场景：构建商品与商品、商品与品牌之间的关联模型，优化商品分类和推荐，从而提升用户的购物体验。

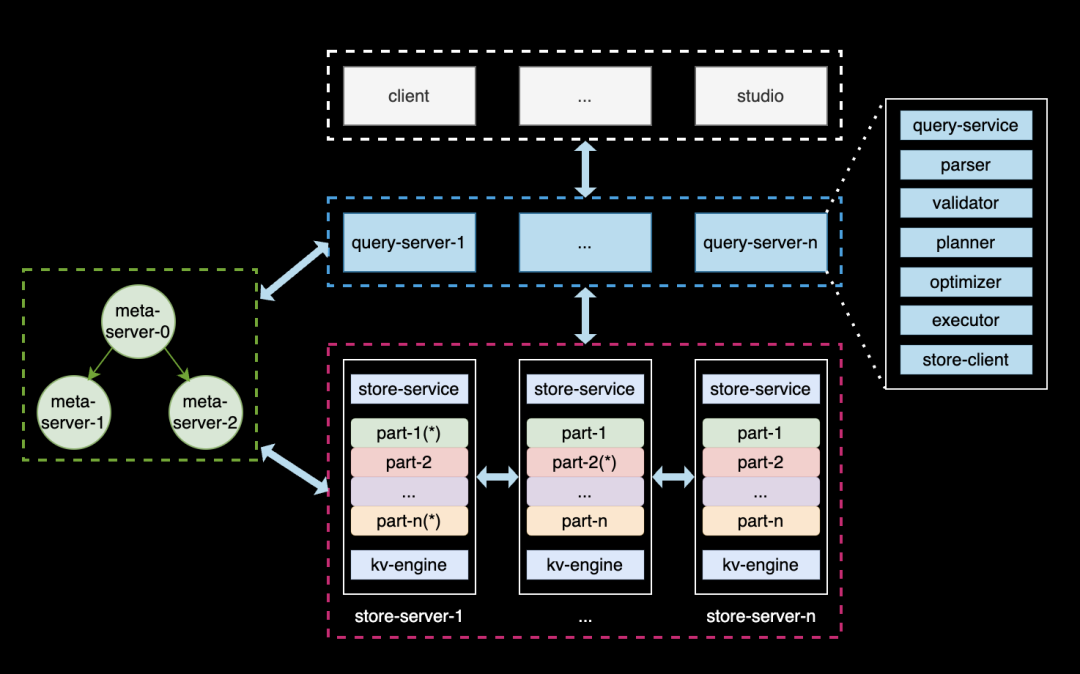

Meta 服务：负责管理图数据库的元信息，包括数据模式（Schema）、用户账号和权限、存储分片的位置信息、作业与后台任务等；
Graph 服务：负责处理用户的查询请求，并做相应的处理，涵盖查询的解析、校验、优化、调度、执行等环节。其本身是无状态的，便于弹性扩缩容；
Storgae 服务：负责数据的物理存储，其架构分为三层。最上层是图语义 API，将 API 请求转换为对 Graph 的键值（KV）操作；中间层采用 Raft 协议实现共识机制，确保数据副本的强一致性和高可用性；最底层是单机存储引擎，使用 rocksdb 来执行数据的增删查等操作。

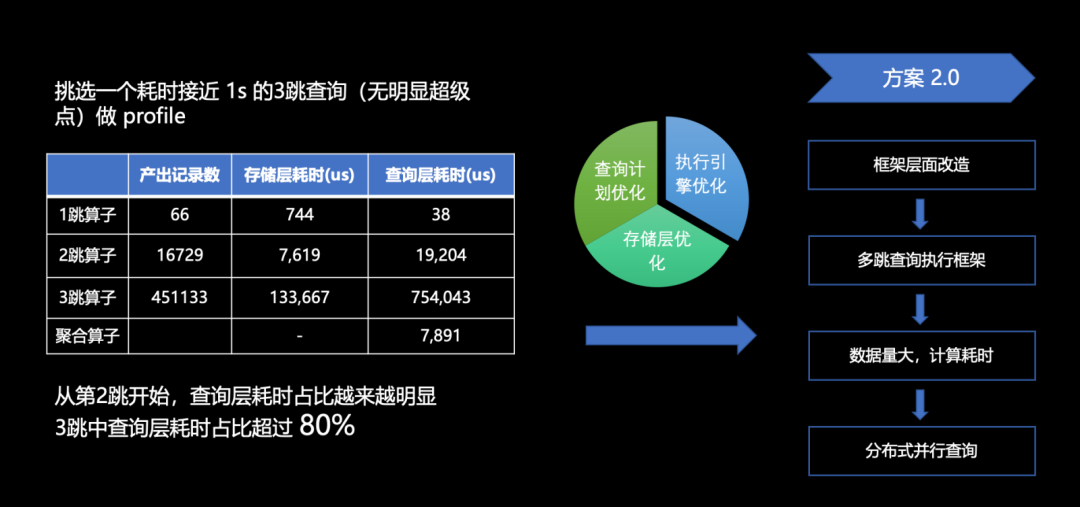

串行执行的效率天然低于并行执行。只有在数据量太少或者计算逻辑太简单的情况下，上下文切换的开销会超过并行的收益。在正常负载的图查询场景中，数据量和计算逻辑都挺可观；
当多个存储节点的响应数据汇聚到查询节点时，数据量仍然相当可观。如果能在 storaged 节点上完成这些计算，将显著减少查询节点需要处理的数据量。

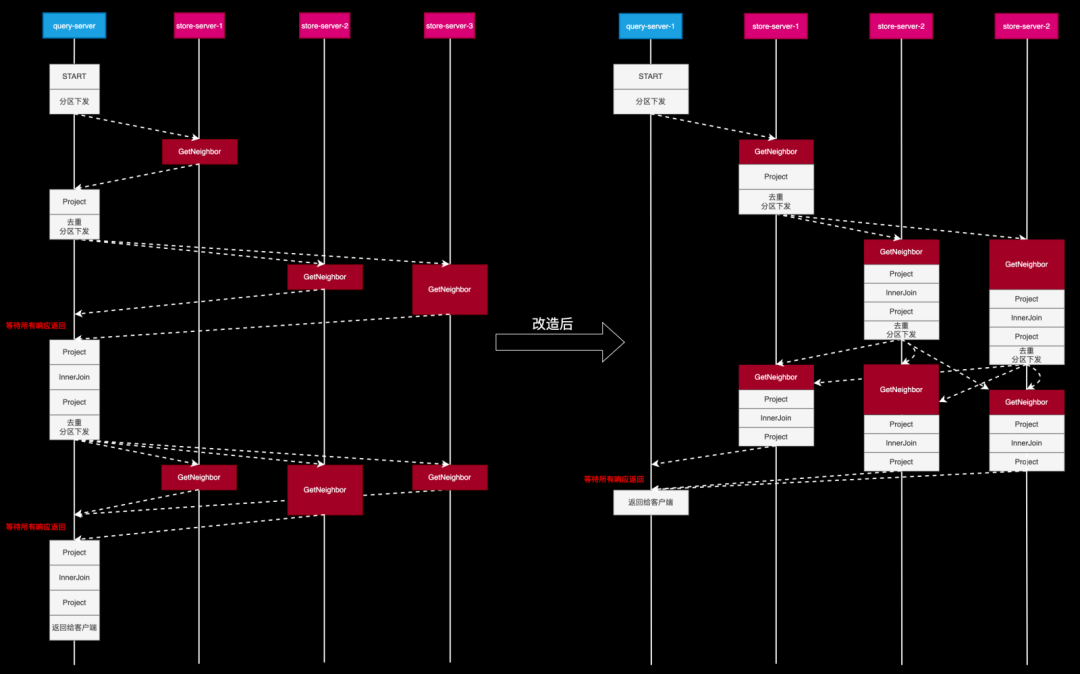

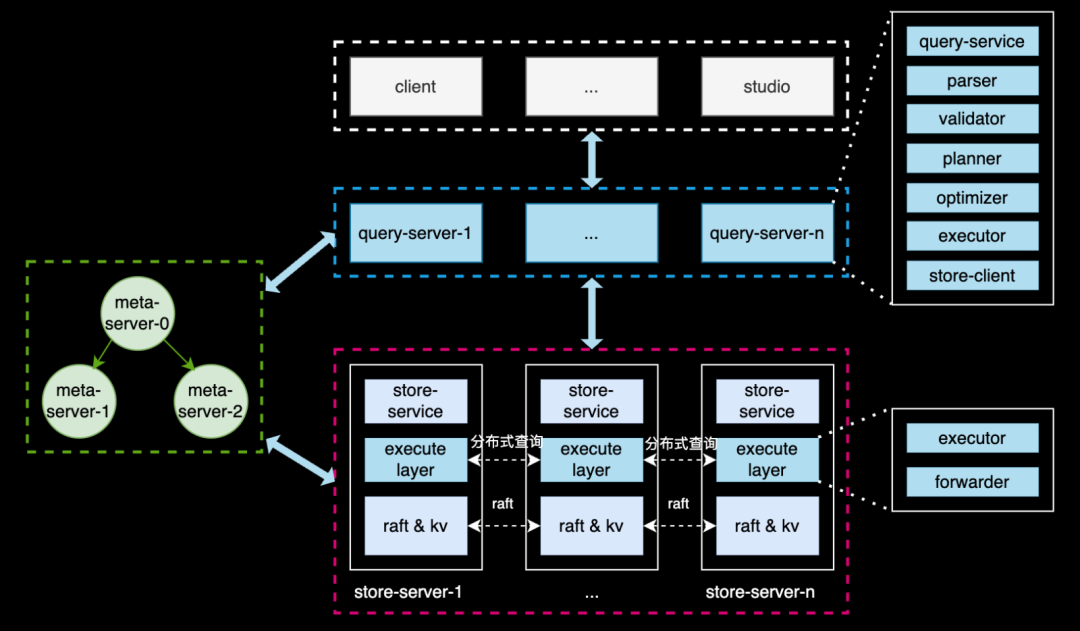

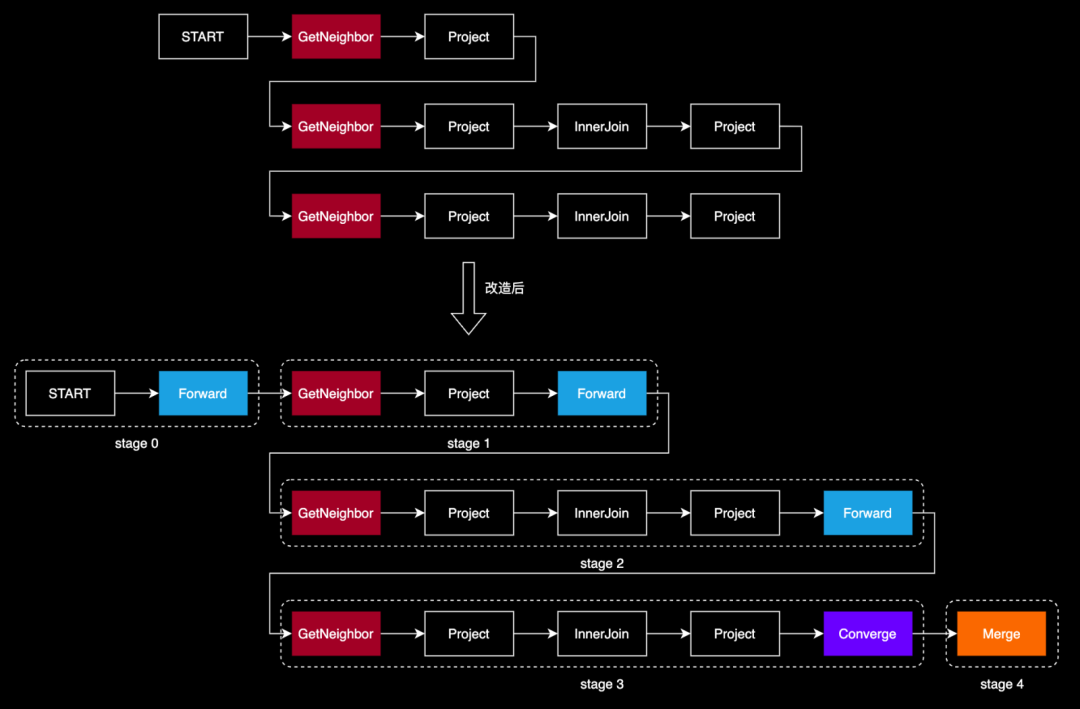

在每个要「切换分区才能执行的」算子前（例如 GetNeighbors、GetVertices 等），我们添加一个 FORWARD 算子。FORWARD 算子负责记录分区的依据，通常是起点 ID。 为了将分布式节点的查询结果有效地汇总，我们在查询计划的末端添加了 CONVERGE 算子，它指示各节点将结果发送回 DistDriver 节点，即最初接收用户请求的节点。 随后，我们引入了 MERGE 算子，它的作用是对所有从节点收到的结果进行汇总，并将最终结果返回给客户端。
FORWARD 强调的是路由转发，并且要指定转发的依据，即 partitionKey 字段，不同的数据行会根据其 partitionKey 字段值的不同转发到不同的节点上； CONVERGE 强调的是发送汇聚，具有单一确定的目标节点，即 DistDriver；

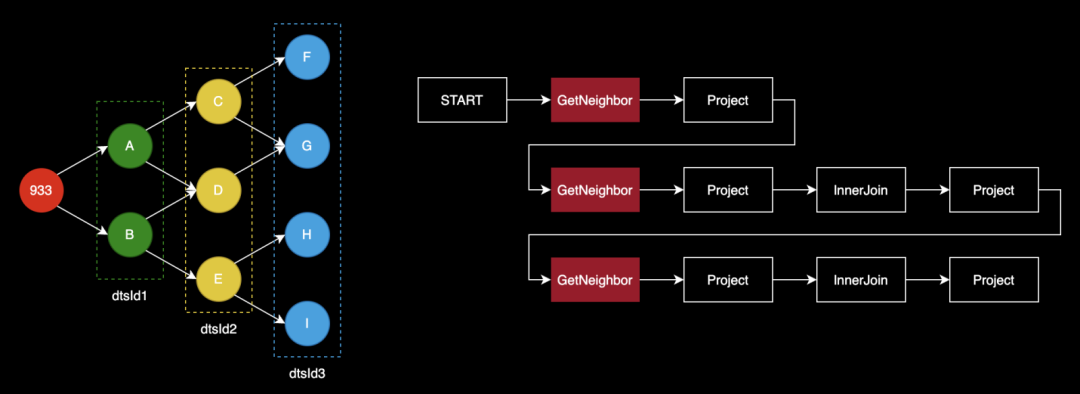

第一跳从存储层查到 A->C 和 B->C，返回到查询层； 查询层会 Project 得到两个 C，以备后面做 InnerJoin； 准备执行第二跳，构造起点集合时，由于 dedup 为 true，仅会保留一个 C； 第二跳从存储层查到 C->D 和 C->E，返回到查询层； 查询层执行 InnerJoin，由于此前有两个 C，所以 C->D 和 C->E 也各会变成两个； 查询层再次 Project 取出 dstId2，得到结果 D、D、E、E。

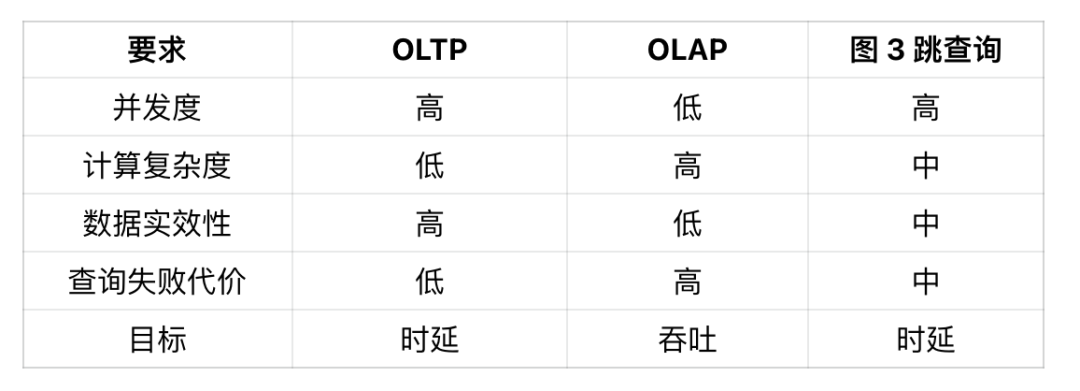

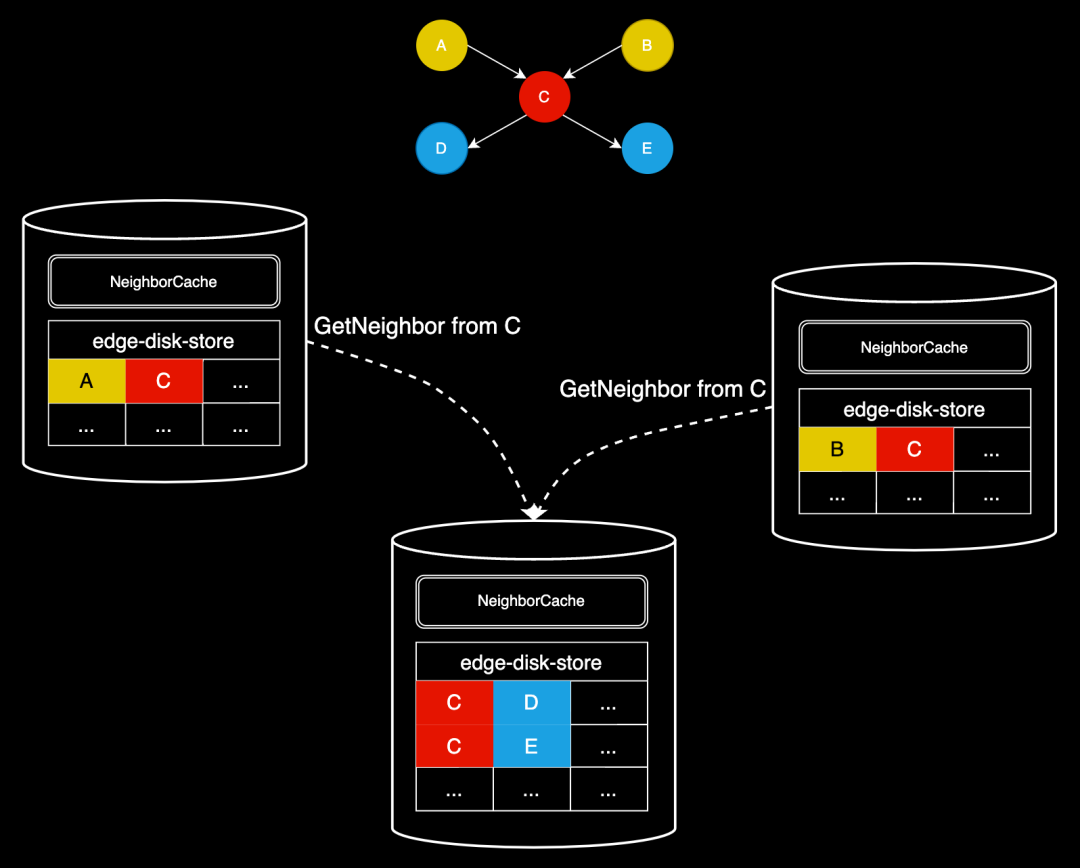

每当有更新 vid + edgeType 的请求时，都会先 invalidate cache 中对应的条目，以此来保证缓存与数据的一致性； 即使没有更新操作存在，cache 内的每个 kv 条目存活时间也很短，通常为秒级，超过时间就会被自动删除。为什么这么短呢？ 充分性：由于在线图查询（OLTP）的特性，用户的多跳查询通常在几秒到十几秒内完成。而 NeighborCache 只是为了去重而设计，来自于不同 DistWorker 的 GetNeighbors 请求大概率不会相隔太长时间到达，所以 cache 本身也不需要存活太久； 必要性：从 map 结构的 key 就会发现，当 qps 较高，跳数多，顶点的邻居边多时，此 map 要承载的数据量是非常大的，所以也不能让其存活的时间太久，否则很容易 OOM； 在填充 cache 前会做内存检查，如果本节点当前的内存水位已经比较高，则不会填充，以避免节点 OOM。
当前的 stage 编号 -> -1； 下一个 stage 的编号 -> 执行下一个 stage 的节点的数量；

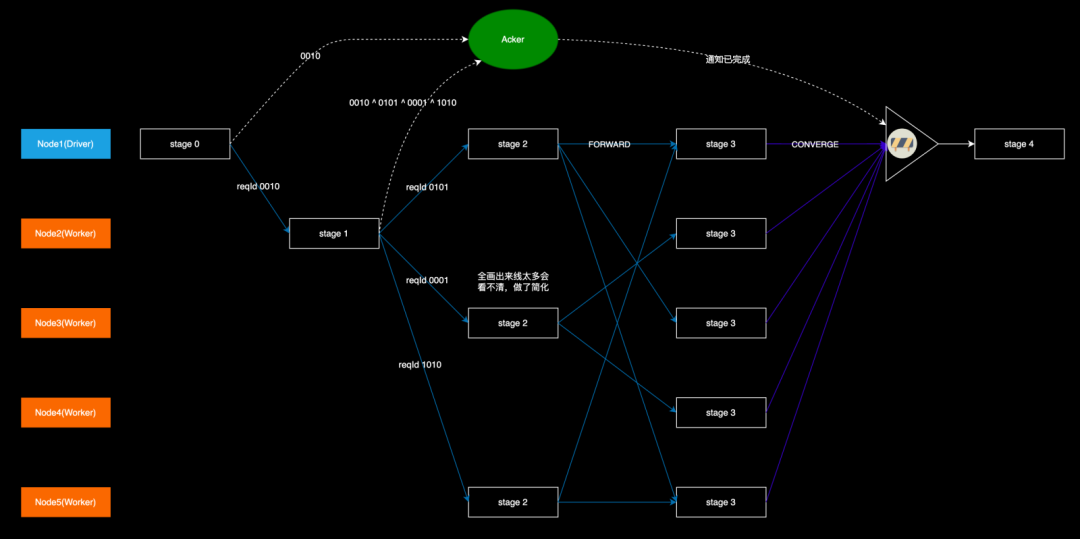

Acker 上有一个初始的 checksum 值 0000； stage-0 在扩散到 stage-1 时，生成了一个随机数 0010（这里为了表达简便，以 4 位二进制数代替），这个 0010 是 Node2 上的 stage-1 的 Id，然后把这个 0010 伴随着 Forward 请求发到 Node2 上，同时也发到 Acker 上，这样就表示 0010 这个 stage 开始了，Acker 把收到的值与本地的 checksum 做异或运算，得到 0010，并以此更新本地 checksum； stage-1 执行完后扩散到 stage-2 时，由于有 3 个目标节点，就生成 3 个不相同的随机数 0101、0001、1010（需要检查这 3 个数异或之后不为 0），分别标识 3 个目标节点上的 stage-2，然后把这 3 个数伴随着 Forward 请求发到 Node1、Node3、Node5 上，同时在本地把自身的 stage Id（0010）和这 3 个数一起做异或运算，再把运算的结果发到 Acker，Acker 再次做异或运算，也就是 0010 ^ (0010 ^ 0101 ^ 0001 ^ 1010），这样 0010 就被消除掉了，也就表示 stage-1 执行完成了； 重复上述过程，最后 Acker 上的 checksum 会变回 0，表示可以驱动 stage-4。
