大家好，这周本来是想写vllm的blockmanager的，结果在整理笔记时，看见之前入门cuda时画的一些手稿，一时手痒将它们整理成这篇文章。除了图解外，所有代码都配上了非常详细的注释，希望对于cuda，能和大家一起从入门到不放弃。
【全文目录如下】
一、前置阅读
二、Naive GEMM
三、GEMM优化：从global memory到SMEM
3.1 split-by-k
四、GEMM优化：从SMEM到register
五、SMEM上的bank conflict
5.1 不同取数指令下的bank conflict
(1) LDS.32
(2) 为什么要有bank conflict这个概念
(3) LDS.64与LDS.128
5.2 不同warp tiling方式对bank conflict的影响

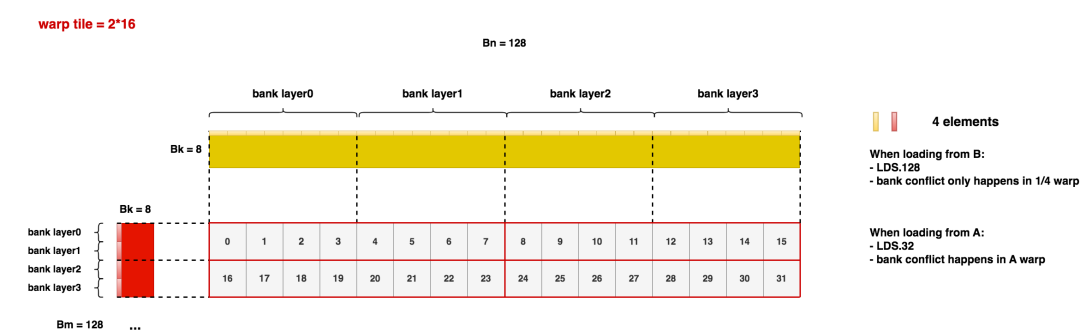

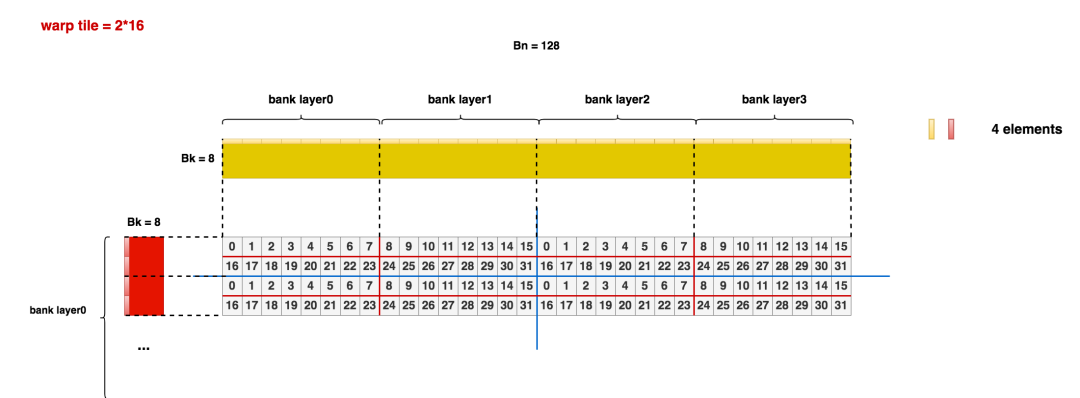

(1) 2 * 16 warp

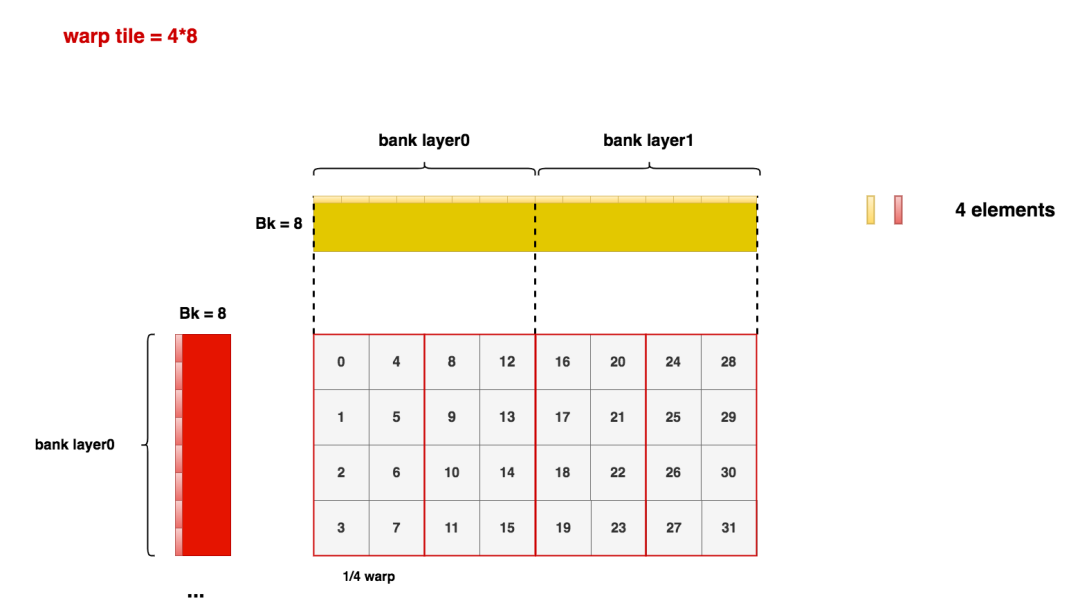

(2) 4 * 8 warp
(3) 将 (8,8)拆成4个(4,4)
(4) 如何选择warp形状
(5) 代码实现
如果你对cuda和gpu架构比较陌生的话，推荐先阅读这篇文章：https://zhuanlan.zhihu.com/p/34587739，特别关注文章中对grid，block，warp，thread的描述。
1.1 cuda与gpu
GPU存储可分为物理内存（硬件真实存在的）和逻辑内存（由cuda做抽象的）。
为什么要这么分呢？因为各个GPU的物理内存架构可能有所不同，如果你写代码时还要考虑每个GPU的独特性，那可太痛苦了。所以cuda在这里帮了大忙：它对内存架构做了一层抽象，你只要按照它抽象后的框架写代码就可以。实际计算时，再由cuda在背后帮你在物理内存上读/写数据。

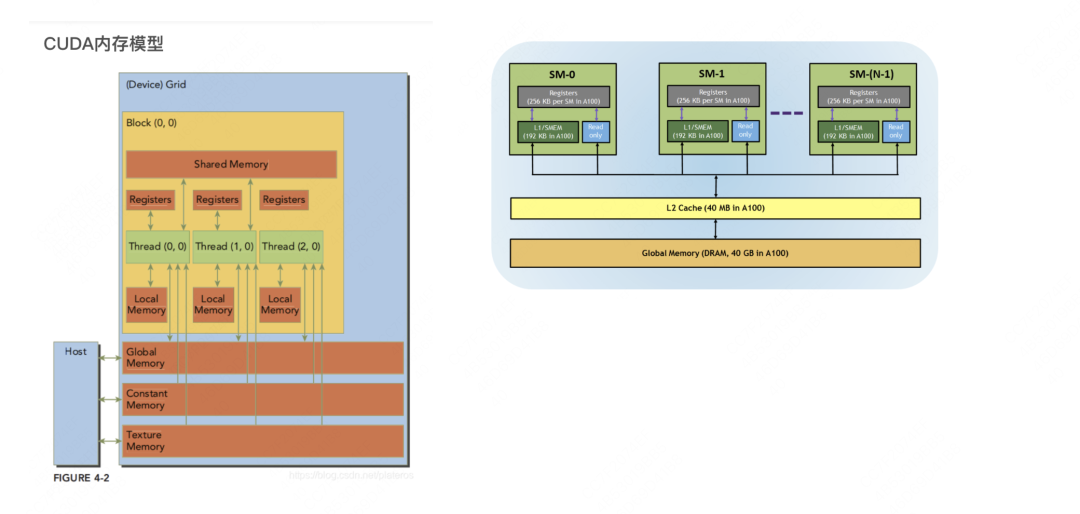

下图左侧为逻辑内存，右侧为物理内存。
我们先快速过一下右图中的物理内存结构：
Registers：寄存器 **L1 cache/Shared memory(SMEM)**：L1缓存/共享内存。每个SM独有，不同SM间不能相互访问。其中shared memory可以由用户写代码进行数据的读写控制，L1则不行。 Read-only cache：只读缓存 L2 cache：L2缓存，所有SM都可以访问 Global memory：全局内存。
忽略read-only cache，以上物理内存满足：
内存大小：global memory > L2 cache > L1/SMEM > Register
带宽大小：Register > L1/SMEM > L2 cache > global memory

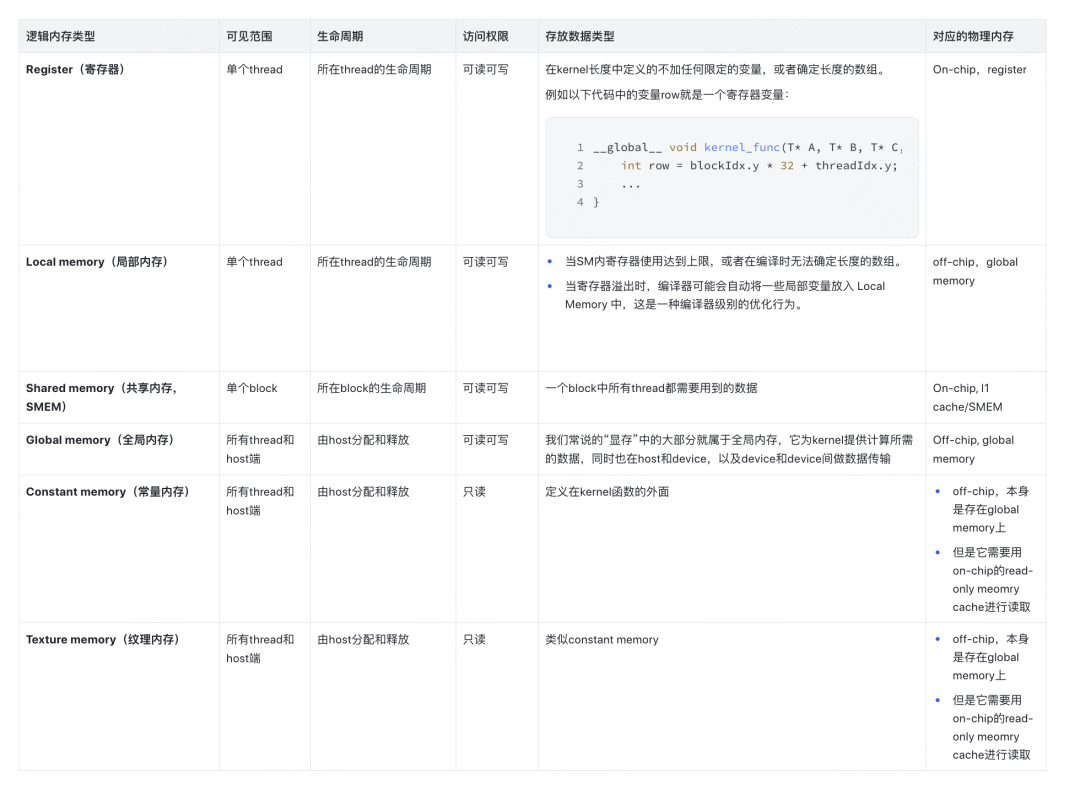

接下来我们来看左图中的逻辑内存结构，并将其与右图的物理内存结构对应：
1.2 grid, block与thread

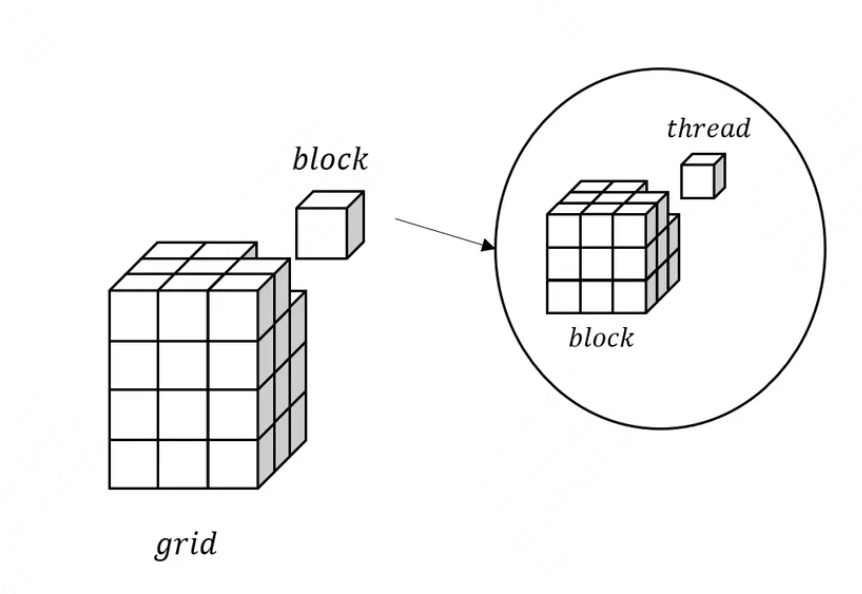

一张图总结三者关系：
有了这些前置知识，现在我们可以来看cuda矩阵优化的过程了。
假设现在要做的矩阵乘法如下：
二、Naive GEMM

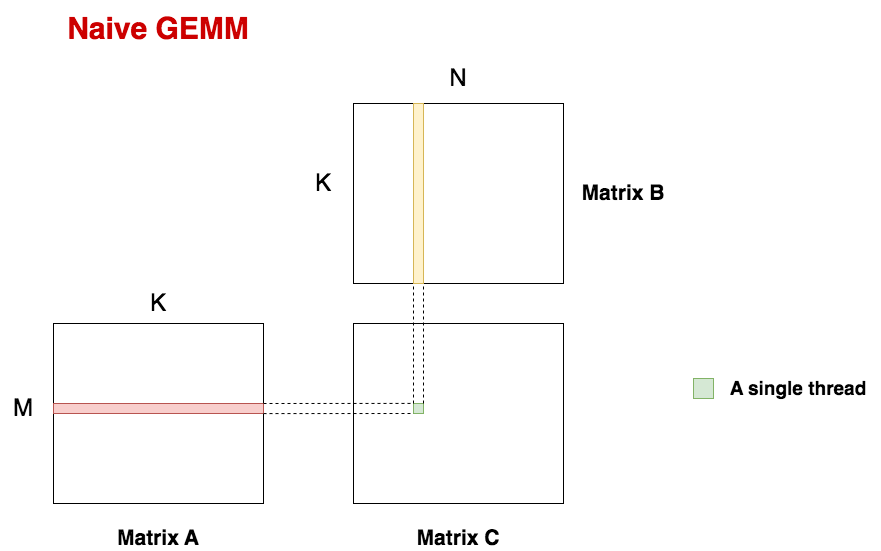

每个thread负责读取A矩阵的一行和B矩阵的一列，去计算C矩阵的一个元素。则一共需要M*N个thread。
矩阵A和矩阵B都存储在global memory，每个thread直接从global memory上进行读数，完成计算：
为了计算出C中的某个元素，每个thread每次都需要从global memory上读取A矩阵的一行（K个元素），B矩阵的一列（K个元素），则每个thread从global memory上的读取次数为。 C中共有M*N个thread，则为了计算出C，对global memory的总读取次数为：。
这里及之后的分析中，我们不考虑把结果矩阵C写回global memory需要的次数，只考虑“读”。
Naive GEMM的代码见下（完整代码见 https://github.com/ifromeast/cuda_learning/blob/main/03_gemm/sgemm_naive.cu）：
blockDim： (32, 32)，因为一个block内最多1024个threadgridDim： (16, 16)
// 将二维数组的行列索引转成一维数组的行列索引，这样可以更高效访问数据
// row, col：二维数组实际的行列索引，ld表示该数组实际的列数
// 例：二维数组实际的行列索引为(1, 3)，即第二行第四个元素，二维数据的总列数 = 5
// 返回的一位数组形式的索引为: 1*5 + 3 = 8
#define OFFSET(row, col, ld) ((row) * (ld) + (col))
// 定义naive gemm的kernel函数
__global__ void naiveSgemm(
float * __restrict__ a, float * __restrict__ b, float * __restrict__ c,
const int M, const int N, const int K) {
// 当前thread在C矩阵中的row
int m = blockIdx.y * blockDim.y + threadIdx.y;
// 当前thread在C矩阵中的col
int n = blockIdx.x * blockDim.x + threadIdx.x;
if (m < M && n < N) {
float psum = 0.0;
// 告知编译器自动展开循环体，这样可以减少循环控制的开销（循环次数小的时候可以这么做）
#pragma unroll
// 取出A[row]和B[col]，然后逐个元素相乘累加，得到最终结果
for (int k = 0; k < K; k++) {
// a[OFFSET(m, k, K)]: 获取A[m][k]
// b[OFFSET(k, n, N)]: 获取B[k][n]
psum += a[OFFSET(m, k, K)] * b[OFFSET(k, n, N)];
}
c[OFFSET(m, n, N)] = psum;
}
}
const int BM = 32, BN = 32;
const int M = 512, N = 512, K = 512;
dim3 blockDim(BN, BM);
dim3 gridDim((N + BN - 1) / BN, (M + BM - 1) / BM);
可想而知，由于这种办法要重复从global memory上读取数据，所以读取数据上消耗了大量时间，它肯定没有办法充足利用起GPU的算力。
注：在naive gemm的实现中，我们暂不考虑warp级别的调度及合并访存问题，这一点我们放在后文讲解。
三、GEMM优化：矩阵分块，从global memory到SMEM我们知道on-chip内存的带宽要比off-chip内存的带宽大得多。所以如果我把矩阵A和B都搬运到on-chip的SMEM上，然后采用和naive GEMM一样的计算方法，那么尽管还是会在SMEM上发生重复读数据的情况（也即总的读写次数和naive一样，只不过现在不是从global memory读取，是从SMEM上读取），可是因为带宽变大了，总体来说数据读取时间肯定减少了。
但是问题是，SMEM的存储要比global memory小很多，当矩阵比较大时，根本没办法把完整的矩阵搬运到SMEM上。那该怎么办呢？
很简单，如果搬运不了完整的矩阵，那我对矩阵切切块，搬运它的一部分，不就行了吗？

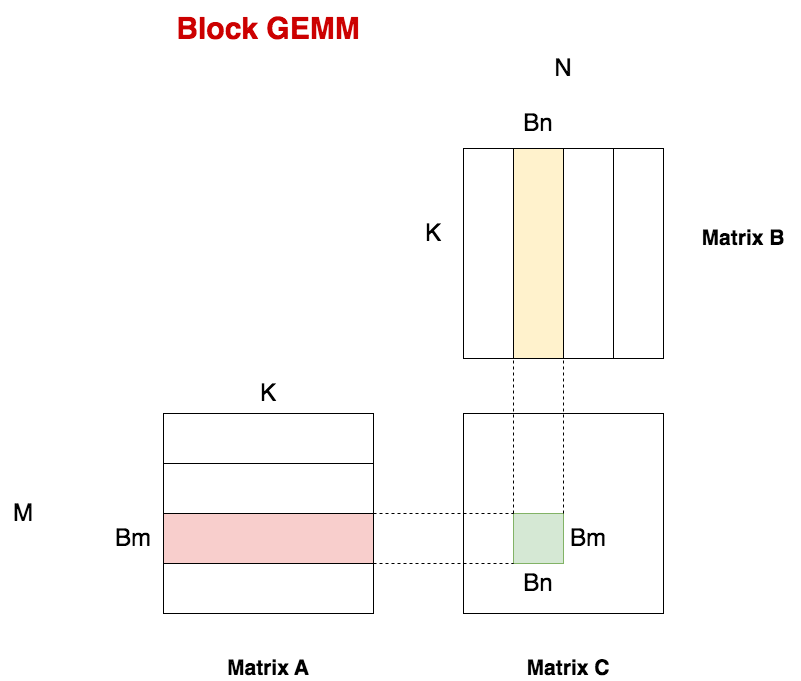

如图:
把A矩阵横着切分成四块，每块大小为 把B矩阵纵着切分成四块，每块大小为。
A和B对应的切块（如图中的红色和黄色块）组成一个cuda编程里的block，这里我们共有4*4 = 16个block，每个block负责计算C矩阵中大小为的部分（图中绿色块）。易知每个block间的计算是独立的。
好！那么现在我只需要把A的分块（红色）与B的分块（黄色）从global memory搬运到SMEM上，然后再从SMEM做一系列读取操作去计算C。如此循环，直到所有的C分块都计算出来为止。这不就能帮我省一笔读取数据的时间么？
这个策略虽然可行，但现在我们再上点难度：如果SMEM还是装不下，，大小的切块，那要怎么办？

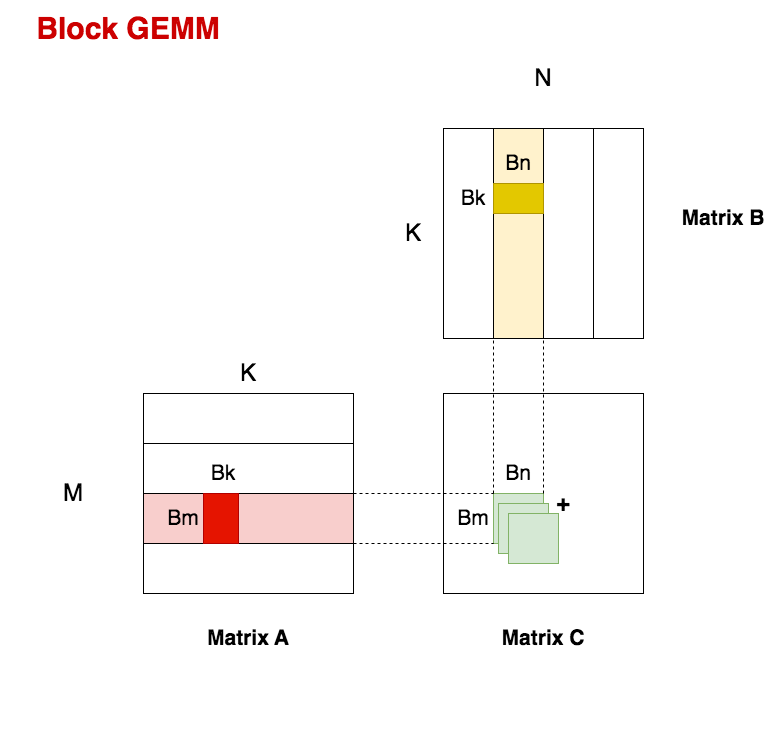

那就再继续切呗：
上图中A矩阵的高亮红块，B矩阵中的高亮黄块，就是我们再切割的结果：
A矩阵中的，一般我们取，因此最终A切块的大小为
B矩阵中的，最终B切块的大小为
按照现在的划分，我们再来理一下一个block内做的事情：
每次取A矩阵的一个分块)，取B矩阵的一个分块，将两者相乘得到分块矩阵C
对A矩阵，向右找到下一个分块；对B矩阵，向下找到下一个分块，然后再相乘得到分块矩阵C，累加到上一个分块矩阵C上。
如此循环，当我们遍历完所有的A分块和B分块后，就可以得到最终的分块矩阵C了。也就是我们图中的高亮绿块)。
现在我们来计算下切块方式下对global memory的读取次数：
对于图中一块尺寸为矩阵分块C，每次都要从global memory读取大小为矩阵分块A和大小为矩阵分块B，对global memory的读取次数为。每个block内这样的操作一共要经历次。最终每个block在global memory的读取次数为:
block的数量为
综上两点，切块方式下对global memory最终的读取次数为:
所以现在我们有：
不分块情况（naive gemm）下对global memory的读取次数： 分块情况下对global memory的读取次数：
由此可知越大时，分块情况下对global memory的读写次数越少，使得gpu相对花更多的时间在计算而不是在读数上，更有效利用gpu。但是受到SMEM大小的限制，也不宜过大，不然一次加载不了那么多数据。
为什么沿着K维度切分（Split-by-k）

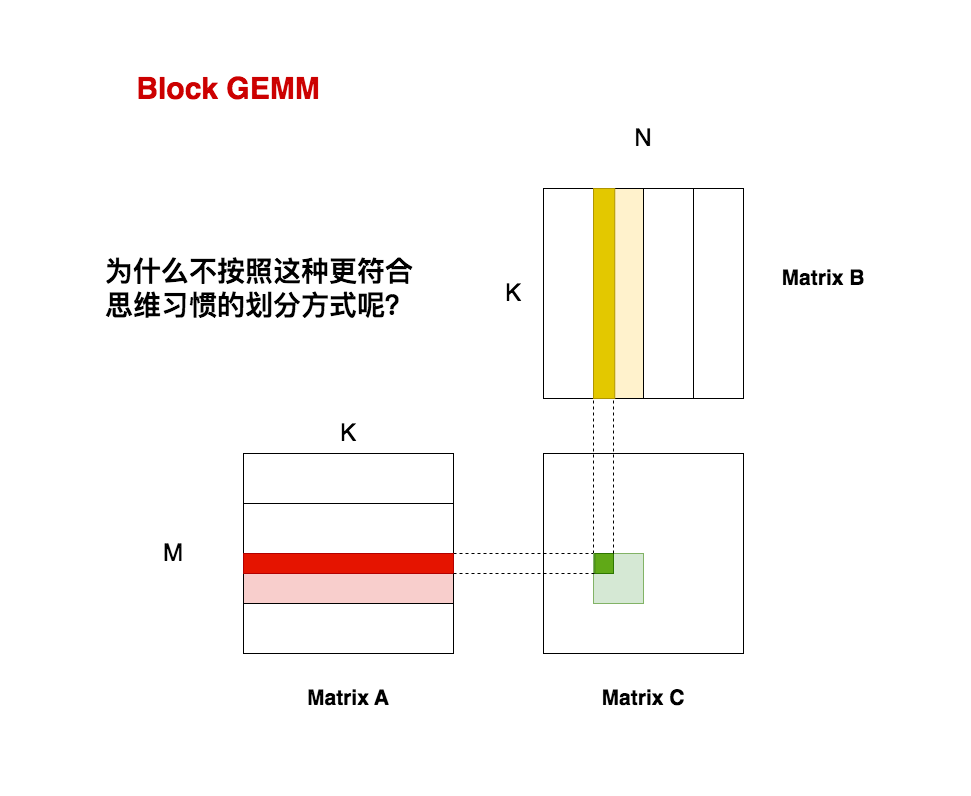

好，现在我们把目光集中到一块block内，你可能想问：为什么我们不按照一种更熟悉的方式，即横着切A，竖着切B，然后再去计算矩阵C呢：
这是因为，如果按照这种方法切块的话，会重复读取数据。例如对于图中的一块A（高亮），它和B中的若干块对应，也就意味着A的这个分块会被重复加载若干次（和naive GEMM是一个道理）。但是如果我们竖着切A，横着切B（此时A和B都是沿着K方向切割的），这样所有的A分块和B分块都只会被加载1次。可以能帮助我们节省加载数据的时间。
这个split-by-k的优化很重要，在接下来进一步的矩阵优化中，我们可以发现基本都采用的是这种切割方式。
四、GEMM再优化：从SMEM到register

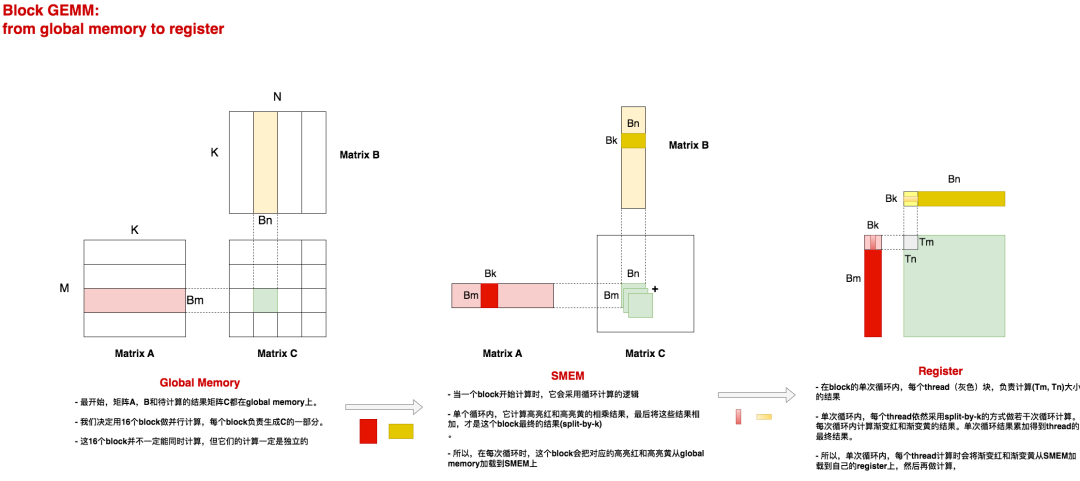

比对这上面这张图，我们总结下，到目前为止，我们为了更好利用SMEM，减少从global memory读数据，做了以下事情。
Global memory
在global memory上，存放着用于计算的矩阵A，B；和结果矩阵C（初始化状态，还没被算出来） 我们不想从低带宽的global memory上一个个读数据，我们想多利用高带宽的SMEM。因此我们设计了16个可以独立计算的block（绿色），每个block处理一块A（浅红色）与一块B（浅黄色）。理想情况下，每个block计算时，它会将浅红和浅黄加载到SMEM上，然后做计算。 但是，浅红和浅黄，可能对于SMEM来说还是太大了。所以，我们选择再次切割，每个block做计算时，加载高亮红和高亮黄去SMEM上。
SMEM
单个block在做计算时，会有若干次循环 在每次循环内，block会从global memory上加载一块高亮红和高亮黄到SMEM上（每个thread加载这块高亮红和高亮黄的一部分），然后计算得到单次循环结果。所有循环结果累加，即得到这块block的最终结果（split-by-k）
以上两部分是对上文内容的总结，现在我们来看从SMEM -> Register的步骤
Register
单个block做单次循环时，实际负责计算的是它当中的threads，如上图，每个threads负责计算这个block内(Tm, Tn)大小的矩阵。 这个矩阵由上图右侧的浅红色块和浅黄色块加载而来，而这两个色块在SMEM上，也就是thread会从SMEM上逐一取数。 在on-chip的memory上，register是比SMEM带宽更高，存储更小的数据。 所以比起一次次从SMEM上读数，不如类比于global memory -> SMEM的思路，把数据切块后，加载到register中，再做计算。 所以，单个block的单次循环下，单个thread也存在若干次循环。每次循环内，该thread从SMEM上读取渐变红和渐变黄色块到register，然后再做计算，thread所有循环的结果相加，即得到该thread的最终结果（split-by-k）。
我们马上进入代码实践讲解，在此之前我们先比对上图，把矩阵的各个维度再明确下：
M = N = K = 512 Bm = Bn = 128 Bk = 8 Tm = Tn = 8

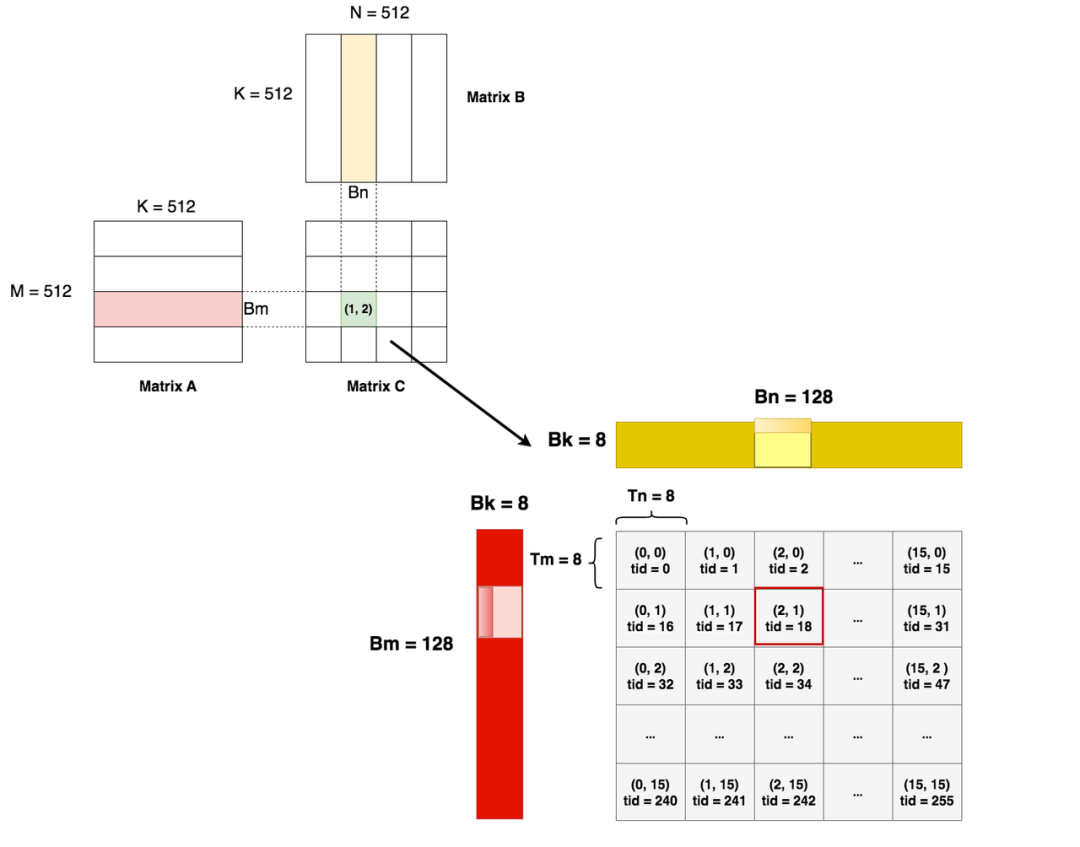

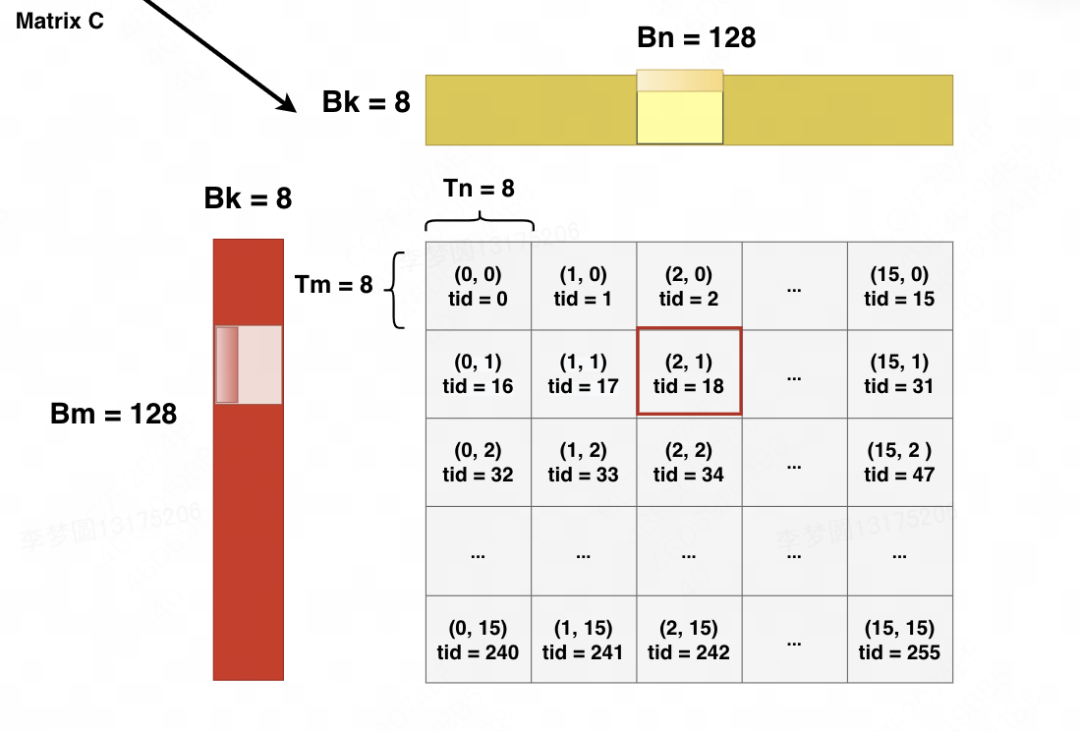

在单个block的单次循环内，计算某对高亮红和高亮黄时，block内线程的排布如下：
相关代码如下（附详细注解），在看代码时，大家可以任意带入某个block下的某个thread来看看它是怎么做计算，以及怎么把计算结果写会global memory上C矩阵的对应位置的。
__global__ void sgemm_V1(
float * __restrict__ a, float * __restrict__ b, float * __restrict__ c,
const int M, const int N, const int K) {
/*
在我们的例子里，
dim3 blockDim(BN/TN, BM/TM) = (16, 16)，即一个block中有256个thread
dim3 gridDim((N + BN - 1) / BN, (M + BM - 1) / BM) = (4，4)，即一共16个block
*/
const int BM = 128;
const int BN = 128;
const int BK = 8;
const int TM = 8;
const int TN = 8;
const int bx = blockIdx.x;
const int by = blockIdx.y;
const int tx = threadIdx.x; // thread在对应block内的行id
const int ty = threadIdx.y; // thread在对应block内的列id
const int tid = ty * blockDim.x + tx; // thread在对应block中的全局id（从左到右，从上到下，从0开始逐一标）
/*
在SMEM上对A和B，分别开辟大小为(BM, BK), (BK, BN)的空间
对应到图例中，s_a为高亮红，s_b为高亮黄
*/
__shared__ float s_a[BM][BK];
__shared__ float s_b[BK][BN];
/*
初始化当前thread所维护的C矩阵（确定长度的数组，应该是定义在寄存器上的）
*/
float r_c[TM][TN] = {0.0};
/*
例：
对于tid = 0的thread，以下四个值分别为((0, 0), (0, 0)),
意味着它负责把s_a(0,0)开始的连续4个数，s_b(0,0)开始的连续4个数，从global memory加载到SMEM
对于tid = 1的thread，以下四个值分别为((0, 4), (0, 4)),
意味着它负责把s_a(0,4)开始的连续4个数，s_b(0,4)开始的连续4个数，从global memory加载到SMEM
对于tid = 2的thread，以下四个值分别为((1, 0), (0, 8))
此时s_a第一行的8个数已经被前面的thread取完了，所以现在从s_a第二行开始取，s_b第一行没取完，继续进行
对于tid = 18的thread，以下四个值分别为((9, 0), (0, 72))，含义同上
*/
// 当前thread负责把A中的相关数据从global memory加载到SMEM，
// 这里在计算该thread负责加载的第一个数在s_a中的row
int load_a_smem_m = tid >> 1; // tid/2, row of s_a
// 当前thread负责加载的第一个数在s_a中的col
int load_a_smem_k = (tid & 1) << 2; // (tid % 2 == 0) ? 0 : 4, col of s_a
// 当前thread负责把B中的相关数据从global memory加载到SMEM，
// 这里在计算该thread负责加载的第一个数在s_b中的row
int load_b_smem_k = tid >> 5; // tid/32, row of s_b
// 当前thread负责加载的第一个数在s_b中的col
int load_b_smem_n = (tid & 31) << 2; // (tid % 32) * 4, col of s_b
/*
例：
对于tid = 0的thread，以下两个值为(256, 128)，
表示该thread从s_a上取的第一个数，其位置在A（位于global memory）上的row 256
该thread从s_b上取的第一个数，其位置在B（位于global memory）上的col 128
对于tid = 18的thread，以下两个值为(265, 200)，道理同上
*/
int load_a_gmem_m = by * BM + load_a_smem_m; // global row of a
int load_b_gmem_n = bx * BN + load_b_smem_n; // global col of b
/*
对每个block，它都要经历K/Bk = 128/8 = 16次循环，每次循环计算一块s_a * s_b的结果
这也意味着，对每个block内的每个thread，它的外循环也是16次
*/
for (int bk = 0; bk < (K + BK - 1) / BK; bk++) {
/*
1. 在block的单次循环中，需要把对应的s_a（高亮红）和s_b(高亮黄)从global memory
加载到SMEM上，因此每个thread负责加载一部分s_a, s_b的数据，最后的__syncthreads()
是保证thread们在正式计算前，都干完了自己加载的活，即完整的s_a, s_b已被加载到SMEM上
*/
// 在这次循环中，当前thread从s_a上取的第一个数，其位置在A（位于global memory）上的col，与load_a_gmem_m对应
int load_a_gmem_k = bk * BK + load_a_smem_k; // global col of a
// 在这次循环中，当前thread从s_a上取的第一个数，在A中的地址，即A[load_a_gmem_m][load_a_gmem_k]
int load_a_gmem_addr = OFFSET(load_a_gmem_m, load_a_gmem_k, K);
// 从这个地址开始，取出连续的4个数，将其从A所在的global memory上，加载到s_a上
// 注：采用FLOAT4的好处是便于连续访存。如果存储的4个数在地址上不连续，你就发4条指令。float4的数据类型就只要发1条指令，一起取出
FLOAT4(s_a[load_a_smem_m][load_a_smem_k]) = FLOAT4(a[load_a_gmem_addr]);
// 在这次循环中，当前thread从s_b上取的第一个数，其位置在B（位于global memory）上的row，与load_b_gmem_n对应
int load_b_gmem_k = bk * BK + load_b_smem_k; // global row of b
// 在这次循环中，当前thread从s_b上取的第一个数，在B中的地址，即B[load_b_gmem_k][load_b_gmem_n]
int load_b_gmem_addr = OFFSET(load_b_gmem_k, load_b_gmem_n, N);
// 同理将相关的数据从global memory加载到SMEM上
FLOAT4(s_b[load_b_smem_k][load_b_smem_n]) = FLOAT4(b[load_b_gmem_addr]);
// 在所有thread间做一次同步，保证在下面的计算开始时，s_a, s_b相关的数据已经全部从global memory搬运到SMEM上了
__syncthreads();
#pragma unroll
/*
2. 在block的单次循环中，每个thread采用split-by-k的方式，
逐步累加计算当前thread所维护的(TM, TN)块的结果
*/
// 遍历每一个(渐变红，渐变黄)对，可参见图例
for (int k = 0; k < BK; k++) {
#pragma unroll
for (int m = 0; m < TM; m++) {
#pragma unroll
for (int n = 0; n < TN; n++) {
int comp_a_smem_m = ty * TM + m;
int comp_b_smem_n = tx * TN + n;
// 每次从SMEM上，各加载渐变红和渐变黄上的1个元素，到register，然后再计算
r_c[m][n] += s_a[comp_a_smem_m][k] * s_b[k][comp_b_smem_n];
}
}
}
// 做一次同步，保证所有的thread都计算完当前所维护的（TM, TN）块
__syncthreads();
}
#pragma unroll
/*
3.
此时，所有的block已做完循环，
我们把当前thread计算出的结果（存放在r_c中，尺寸为(Tm, Tn)）写回
global memory上的C矩阵对应位置中
*/
// 遍历当前thread结果矩阵的每一行
for (int i = 0; i < TM; i++) {
// 计算该thread结果矩阵的这一行，在C矩阵上对应的全局row
int store_c_gmem_m = by * BM + ty * TM + i;
#pragma unroll
// 以4个数为1组，遍历该thread结果矩阵的每一列
for (int j = 0; j < TN; j += 4) {
// 计算这4个数中的第一个数在C矩阵上对应的全局col
int store_c_gmem_n = bx * BN + tx * TN + j;
// 将这4个数以FLOAT4写回global memory
int store_c_gmem_addr = OFFSET(store_c_gmem_m, store_c_gmem_n, N);
FLOAT4(c[store_c_gmem_addr]) = FLOAT4(r_c[i][j]);
}
}
}
当大家对FLOAT4的用法了解后，就会发现这里还有优化的地方：当某个thread从SMEM上加载数据到register时，它是一个数一个数加载的，这样就需要反射发送多次指令。如果数据是连续存储的，我们完全可以用FLOAT4，一次加载连续的4个数（一共16bytes）的数据去register。别着急，我们接下来就会做这个优化。在此之前，我们先来看一个更为重要的问题。
五、SMEM的bank conflict问题
当你看见这张图的时候，你可能有疑惑：一个thread的tid一定是像上面那样，从左到右，从上到下排布的吗？答案是否定的，例如你也可以让第一列的tid是0～15，第二列的tid是16～31，以此类推。只要你能写得出代码，线程的排布可以依你的需要决定。

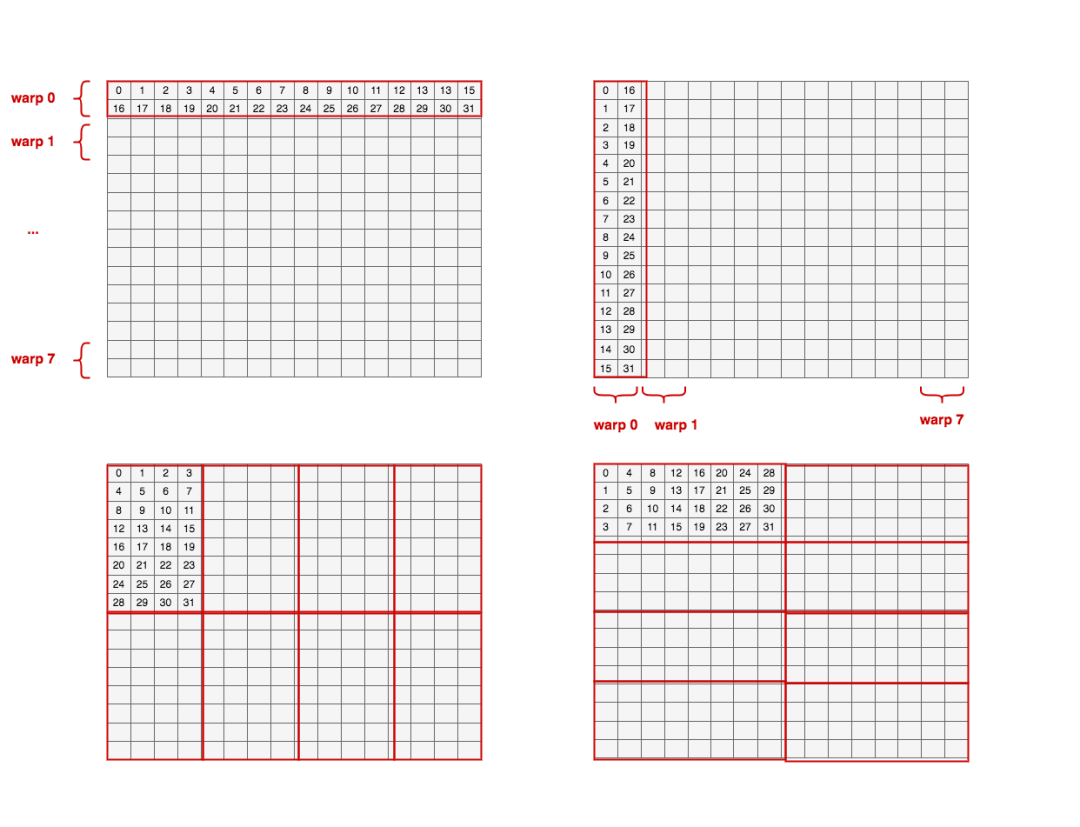

下图给出了4种不同的线程排布方式（但实际情况中肯定不止这4种），其中左上角的图就对应着我们上面例子中的排布：
以tid = 18的线程为例，当线程排布改变时，这个线程在整个block内负责计算的(Tm, Tn)尺寸的矩阵也会不一样。例如在左上图中，它负责计算block中第二行第三列的(Tm, Tn)矩阵；在右下图中，它负责计算第三行第四列的（Tm, Tn）矩阵。与之对应的，这个线程读去register上的渐变红和渐变黄块也会不一样。
到这里我们稍微总结下：
假设现在一个block的尺寸是16 * 16
你可以将左上图（对应着本节最开始的那张图）的构造理解成是这个block内线程的一种形式排布。即线程的二维id，例如(0, 0), (1,0),....(15, 15)等在逻辑上是按照左上图那样排布的。而根据二维id计算出来的一维id（也即tid）也是按左上图那样分布的
一个block内线程实际计算时遵循的排布可认为是一种实际排布，你可以写代码控制它。正如上图所绘，同一个tid在不同排布策略下，负责计算和读取的数据也会有变。
在cuda内部按照tid（其实更准确说应该是线程的二维id）对线程划分warp。即tid = 0～31为warp0，32～63为warp1，以此类推。由上图可知，线程排布不同时，warp的形状也会有所不同。由于warp内固定是32个线程，所以它的形状可能是216, 162, 48, 84, 132, 321
”形式排布“和”实际排布“在cuda官方文档中没有理论支持，只是我为了方便理解自己命名的。
看到这里你可能又有一点更深的体会了：原来不同的线程排布除了影响单个thread的读数和计算，还影响到了warp的组成（也即warp的形状）。
那么当warp的组成/形状不同时，对我们的计算又有什么影响呢？由前文可知，在SM内，warp是最基本的调度单元。同一warp内的不同线程在计算时，都需要去读取自己所需的数据。在排布合理的情况下，一个warp内的所有线程可以用阻塞最小的方式把自己要的数据从SMEM上取回来，也即尽量减少读数时间。
以上这段描述对你来说可能还有些抽象，此时你可能迫切想了解两件事：
一个warp内的线程们从SMEM上读数时，可能会发生什么样的“阻塞”问题？ 线程的排布（也即warp的形状）又是如何避免这种“阻塞”的？
我们依次来对这两个问题做解答。
5.1 不同取数指令下的bank conflict情况
首先我们来回答：当一个warp从SMEM上读取数据时，会发生什么样的“阻塞”。 在Nvidia gpu的SMEM上，数据是被划分为bank存储的，如下图：
SMEM上有32个bank，每个bank存放一个4byte的数。举例来说:
设一个矩阵的形状为(64, 128)，那么当我们把它加载到SMEM上时，对它的第一行，我们先用前32个元素填满上图的第一层banks；再取32个元素填满上图的第二层banks，以此类推直到把这个矩阵的第一行都加载到SMEM上。其余行也是同理。 设一个矩阵的形状为(128, 8)，那么当我们把它加载到SMEM上时，它的前四行就填满上图的第一层banks。以此类推
而这32个bank，正好和一个warp中32个线程的数量对应上，那这意味着什么呢？
（1）LDS.32
假设一个warp现在被调度了，它的32个thread此刻要去SMEM上读数。warp发送了一个LDS.32的指令（意思是让所有的thread都取1个数，其大小为4byte，换算成bit就是32）。此时，在cuda的运算中有如下规定：
一个warp发送1次取数指令（不一定是LDS.32），它最多只能从SMEM上读取128bytes（32个数）的数据。这是每个warp发送1次取数指令的能取到的数据量上限。
如果这个warp发送的是LDS.32指令，意味着它让每个thread都从SMEM上取1个数。
对于这个warp中全部的threads：
如果每个thread要取的数，来自不同的bank，我们就认为没有bank conflict。在没有bank confict的情况下，warp发送1次指令，所有的threads即可取回自己想要的数据。 如果某些threads要取的数，来自同一个bank，但他们要取的是这个bank上的同一个数（同一个bank的相同地址），此时我们也认为没有bank conflict，也是1次指令拿回全部的数据 如果某些threads要取的数，来自同一个bank，但它们要取的是这个bank上的不同数（同一个bank的不同地址），此时我们称发生了bank conflict。假设此时对于某个bank，同个warp内不同的若干个threads想要访问它下面n个不同的地址，我们就称这个bank此时发生了n-way bank conflict（n头bank conflict）。那么本来该warp发送1次指令就能取回全部数，现在就需要串行发送n次指令，增加了读取数据的时间
我们更具像化地看几个LDS.32指令下“有bank conflict”和“没有bank conflict”的例子。

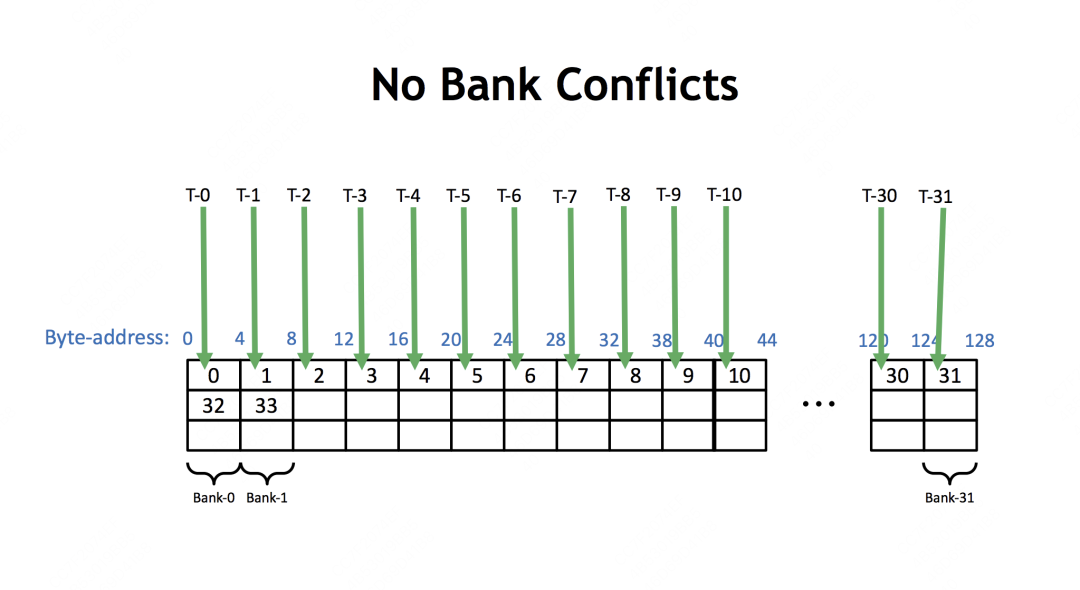

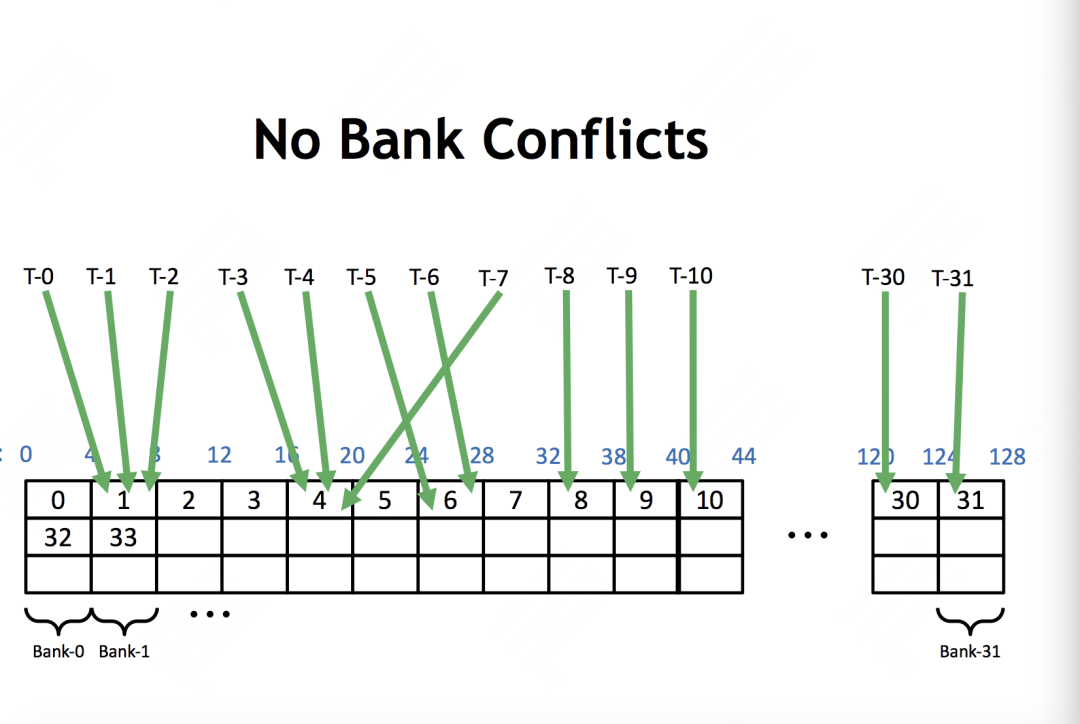

例1：即上面那张图，明显没有bank conflict

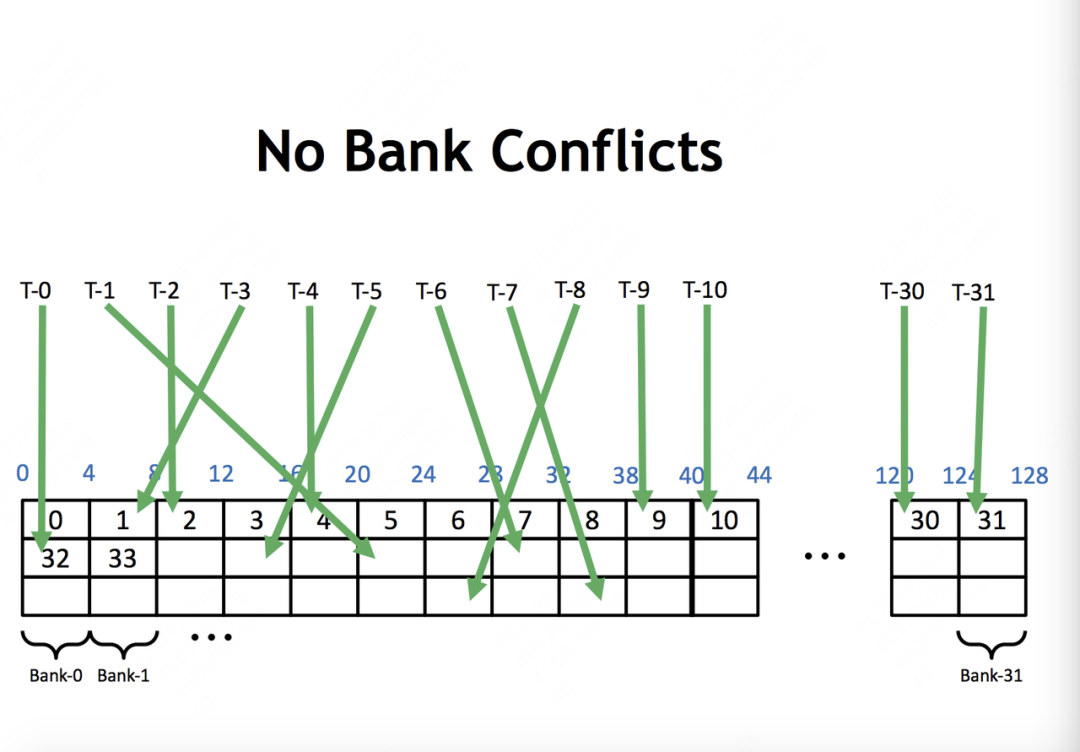

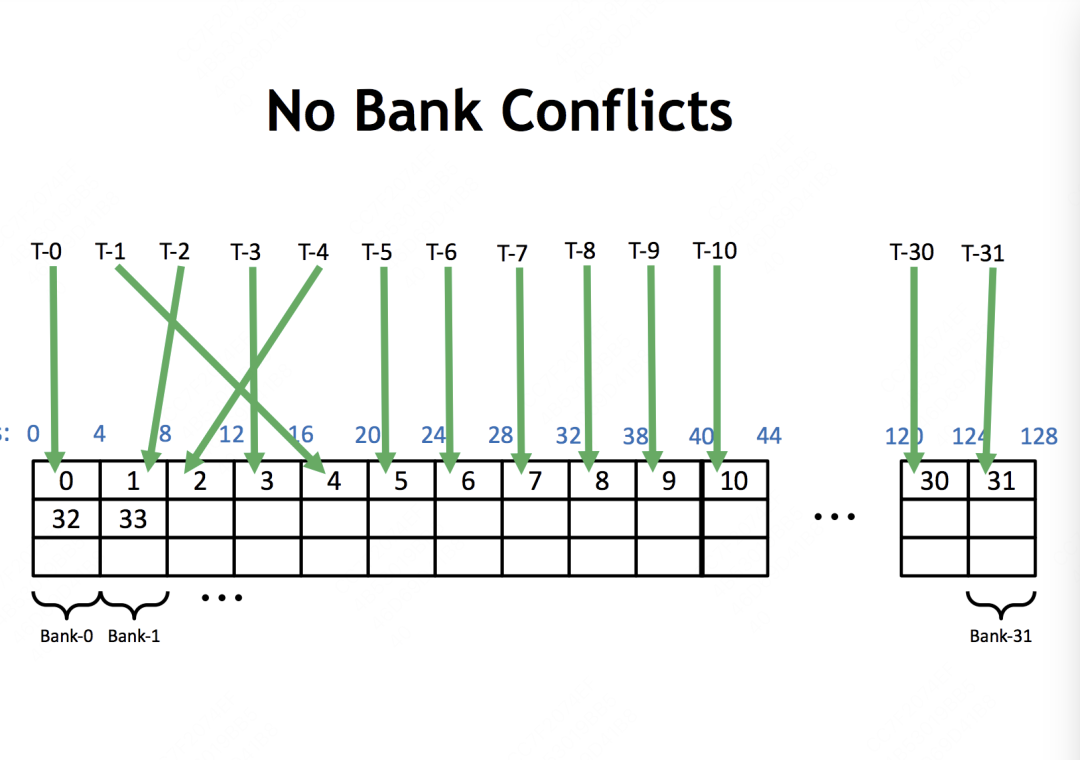

例2: warp内的每个thread访问的也是不同的bank，依不存在bank conflict
例3: warp内每个thread访问了不同的layer，但是这些thread依然访问的是不同的bank，所以没有bank conflict
例4：在一个warp内，虽然存在不同的thread访问同一个bank的情况，例如thread0~2都访问了第一个bank。但由于它们访问的是同一个bank中的相同地址，所以此时会**触发广播机制**，即thread0～2中只有1个thread在取数，取完后它广播给别的threa），也不存在bank conflict。

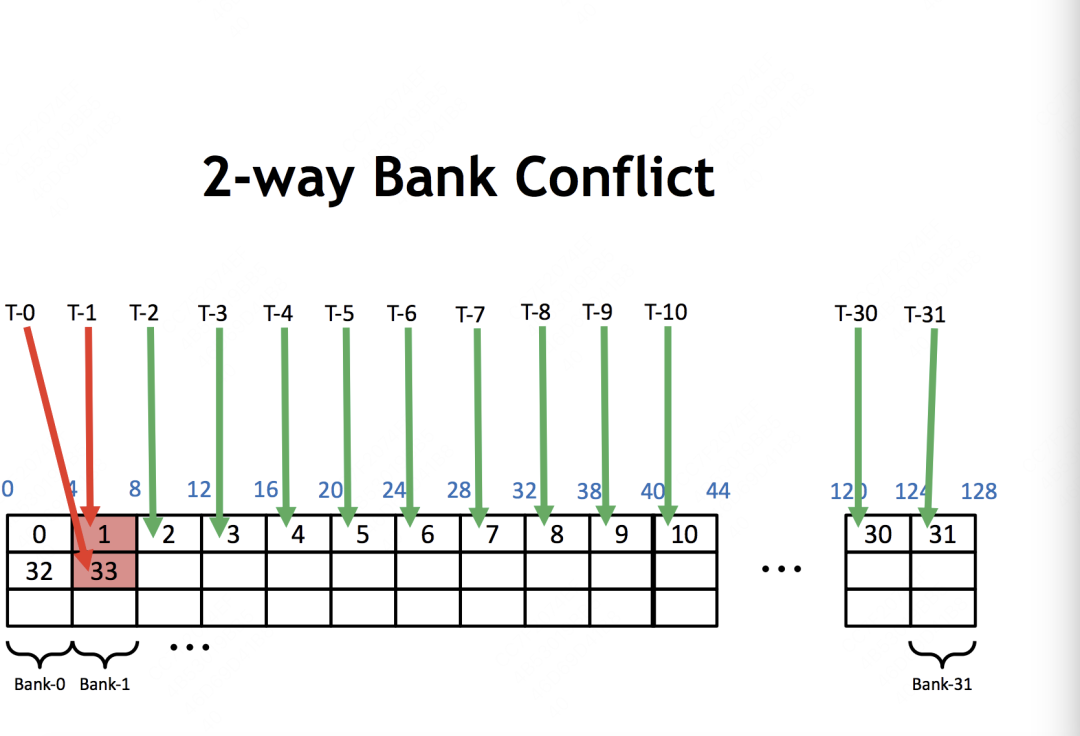

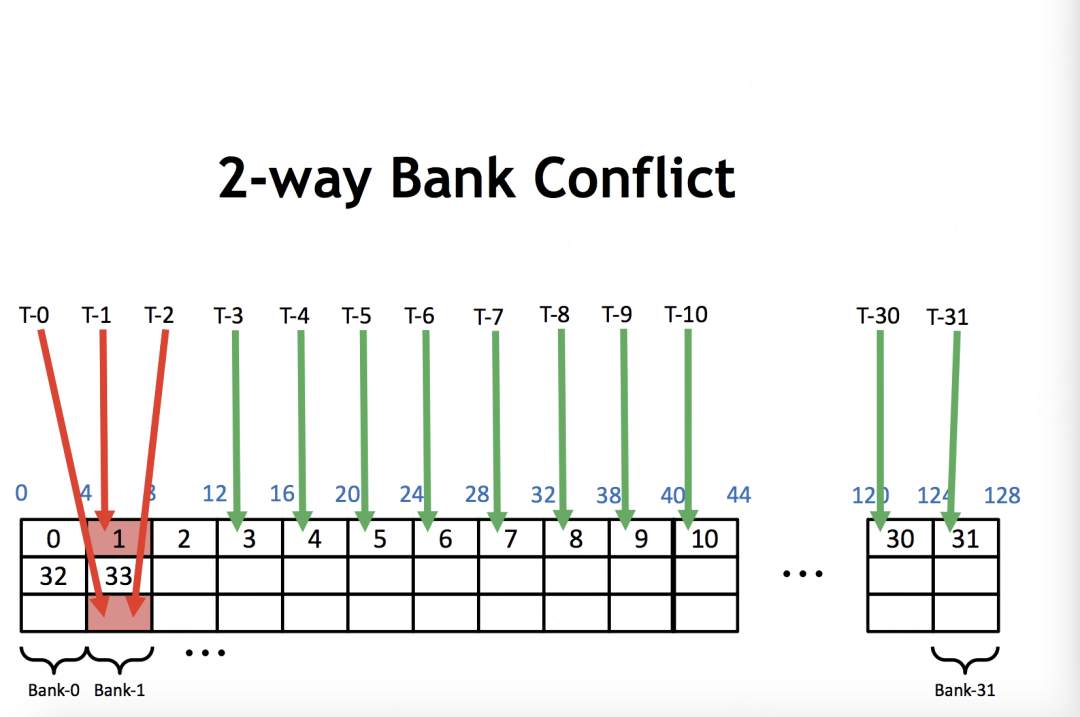

例5: 同个warp内不同thread访问同一个bank的不同地址，此时存在2-way bank conflict，warp需要串行发送两次LDS.32指令才能拿回全部的数据。
例6：同样也是**2-way bank conflict**

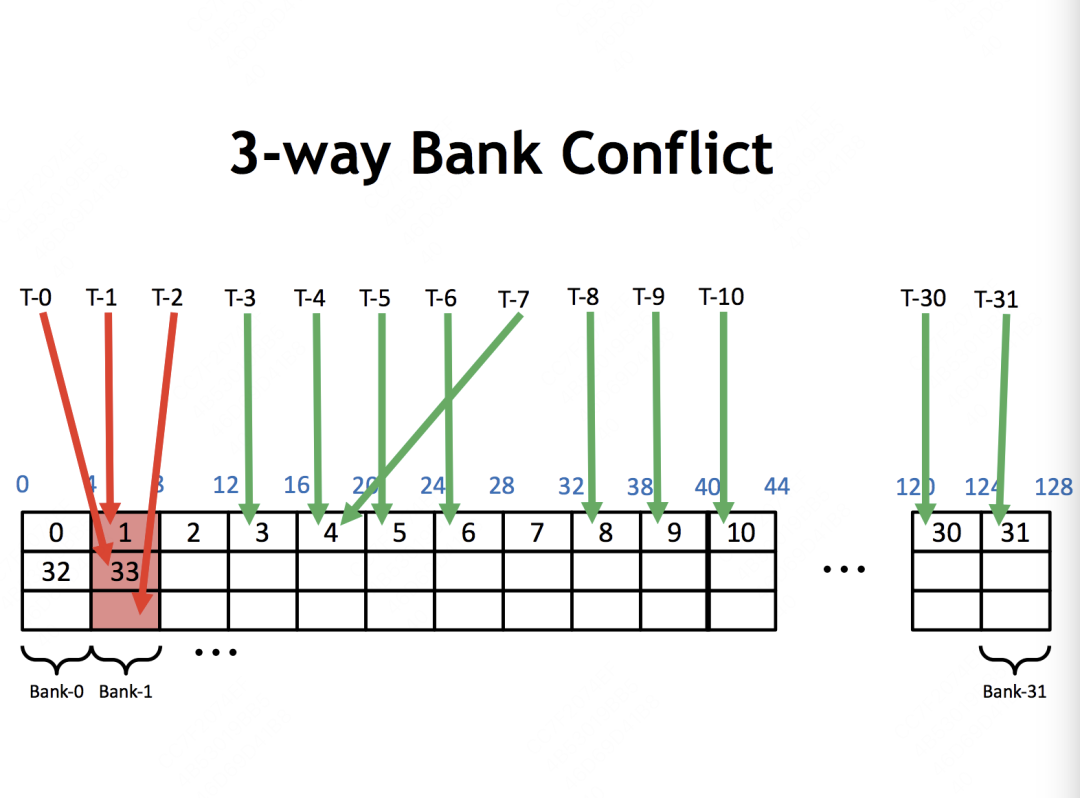

例7: **3-way bank conflict**
需要注意的是，bank conflict是针对一个warp内的threads定义的。不同的warp间不存在bank conflict这个概念。
（2）为什么要对SMEM做bank划分
通过第（1）部分的讲解，相信你已经了解了bank和bank conflict的概念，但我猜你一定和当时的我有一样的困惑：
为什么要对SMEM做bank划分？ 又为什么要定义出bank conflict这个东西？ 又为什么要在bank conflict发生时对warp做惩罚，让它只能串行发送指令？ 又为什么bank conflict要定义在一个warp的范围内？
这些问题困扰了我很久，搜索了很久也没找到满意的回答。随着对cuda和gpu认识的加深，现在我有了一些自己的理解（没有理论资料的支持，只是为了自己能好理解），所以也写在这里作为参考。
首先，对于SMEM来说，它的某种资源是有限的（例如带宽、或者每次能处理的访存请求数量等），我统一将其称为“资源”
接着，我做了一个（没有理论支持）的预设，即先有了SMEM bank这种硬件（或者说逻辑硬件）结构，然后才有了软件上warp的设计，并令每个warp中线程数量=bank数量=32。
这个预设的含义是，在设计SMEM时，我把资源分配给每个bank。你可以想象此时每个bank上长出了一条固定宽度的路，它的路宽就是这个bank拥有的资源配额。每当这个bank一个地址上的数据被访问，就占据1单位路宽（即消耗1单位资源配额）。当一个bank的路宽被打满时，它在这个周期内就不允许有新的数据访问了，只能等到下一个周期再处理。
先有了硬件的假设，我们再来看cuda软件上的实现。假设现在没有warp这个东西，某一时刻有若干threads都想从SMEM上取数，这时可能会发生它们都集中去某几个banks上取数的情况。这些banks的路宽都被打满了，threads都在它们上面排队，而此时其它路却很空。这样就导致整体并行性低下，取数效率变低。
所以，我们需要一种更均衡的方法管理这些并行的threads，观察SMEM上bank的设计，我们从中映射出了warp的结构，即理想情况下是这样的：
也可能是这样的：
但它们表示的含义都是一样的：
- 为了让你均衡利用banks的路宽，我希望一个warp内的所有threads在banks间均匀分配数据访问请求。
一个warp最多只允许占用某个bank的1单位路宽。为什么要这样呢？我们来看一个例子。
如图，在这个例子中，某个warp占据了bank1上2个单位路宽。如果此时这个bank的路宽刚好打满，而别的warp也想访问它时，就被阻塞了，别的warp就需要等待取数。所以这里出现了一个warp阻塞另一个warp的情况。当这个warp在某个bank上占用的路宽越多，则同一时刻内能并行执行的warp数就越少，而我们从全局上考虑显然是希望：warp间尽量能够并行，不要相互阻碍。
因此我们定下了规则（bank conflict），对阻塞别人的warp进行“惩罚”以保证系统的并行性：如果这个warp下不同thread访问了同一个bank的不同地址时，就需要串行执行这个warp的读取指令。bank conflict源起于硬件层面的资源限制，同时对开发者而言则更像一种惩罚机制，提醒他们在开发时要考虑总体并行能力。
如果明确了这点，就好理解为什么在一个warp内，不同thread访问同一个bank的同一个地址时不会触发bank conflict惩罚了：此时它们读取相同的数，因此我们可以只让一个thread去取数，然后广播给别的thread。这样这个warp仍只是占用了这个bank的1个单位路宽，不会影响到别的warp。

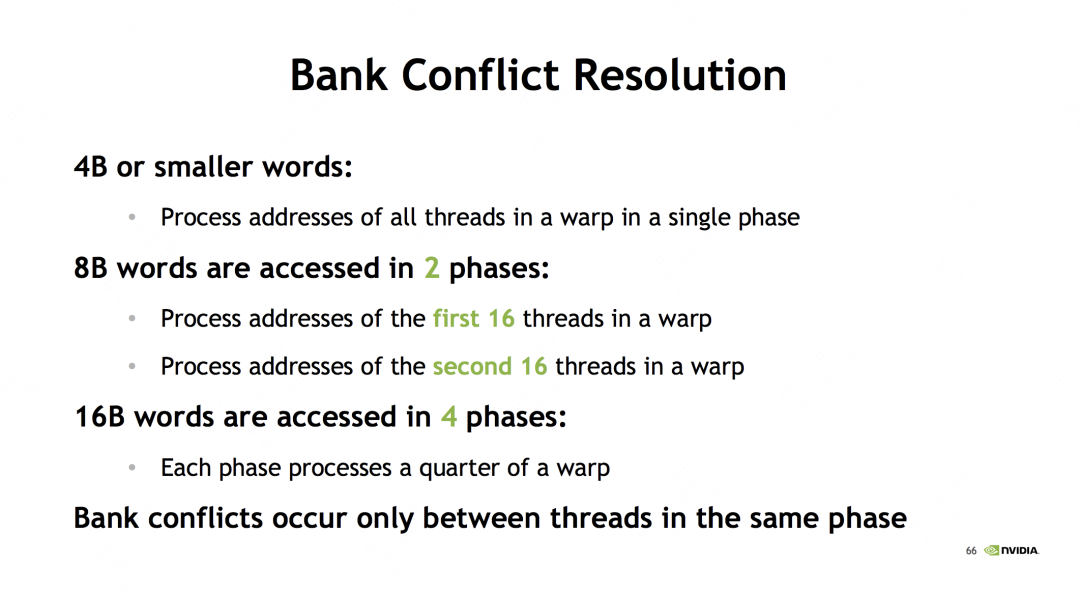

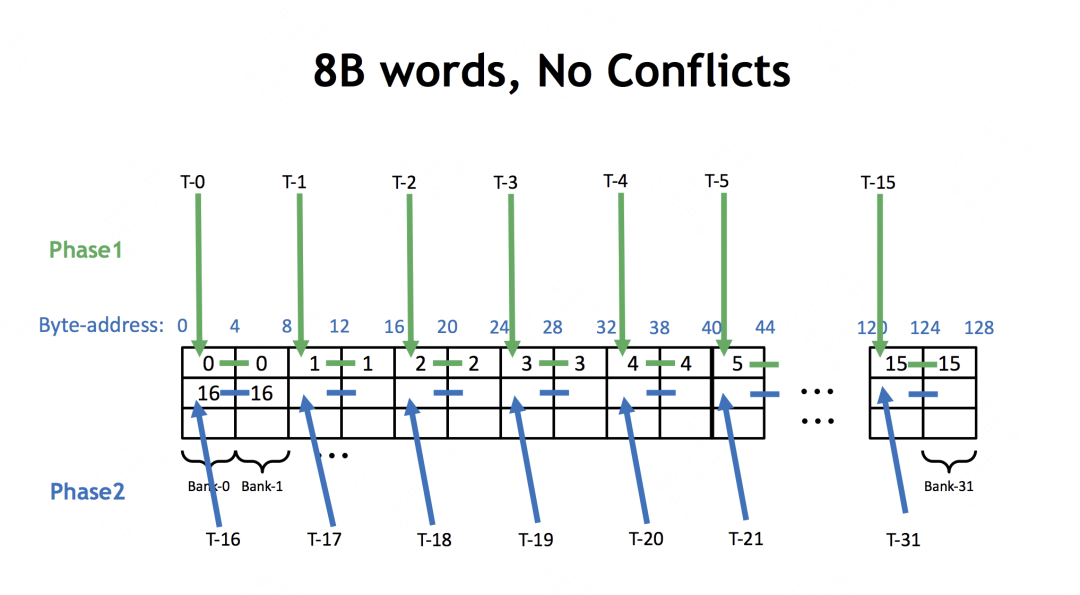

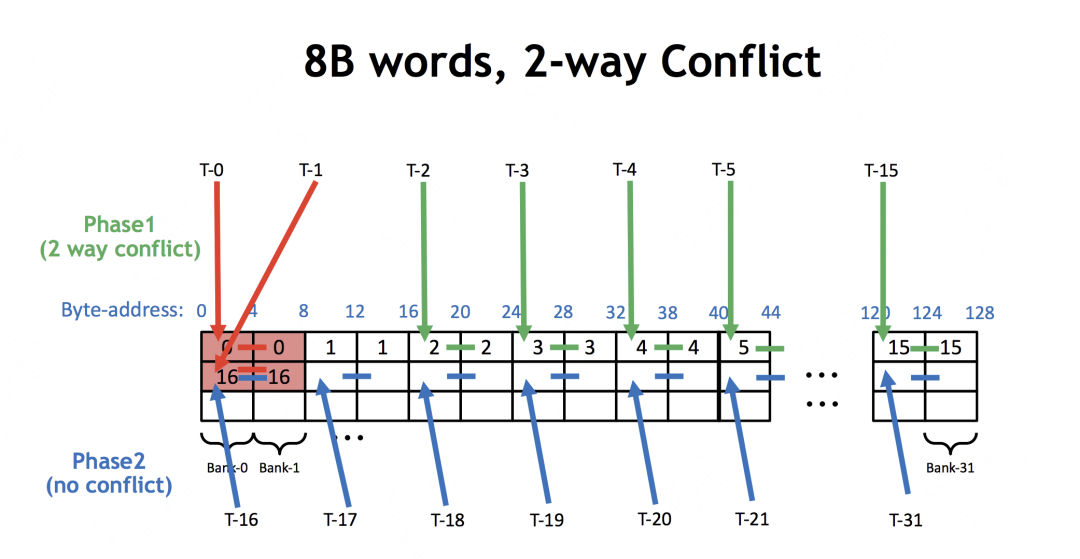

（3）LDS.64与LDS.128
上面我们给出的是LDS.32指令下bank conflict的例子。那如果一个warp发送的是LDS.64指令（一次取8bytes的数，即连续的2个数），或者LDS.128指令（一次取16bytes的数，即连续的4个数）时，bank conflict是怎么样的呢？
我们直接来看nividia给出回复：
我们来理一下：
一个warp在向SMEM发送一次访存请求(memory transaction)时，它最多只能取128bytes（32个数）的数据。
一个warp在发起memory transaction时，它可以发送不同类型的指令。
warp内的每个thread都会按照这个指令去SMEM上取数，假设1个数4bytes，那么：
LDS.32下每个thread去SMEM上取1个数； LDS.64下每个thread去SMEM上取连续的2个数 LDS.128下每个thread去SMEM上取连续的4个数。 当你采用LDS.64指令时，一个warp内共需取2*32 = 64个数，已经超过了warp单次memory transaction允许的取数上限。所以该warp为了取回这64个数，会把取数过程拆成2个串行的phase（即2次串行的memory transaction）：即0～15号线程先取回32个数，16～31号线程再取回剩下的32个数。这时bank conflict是被定义在每个phase之内的（也就是1/2个warp之内）
当你采用LDS.128指令时，一个warp共需取4*32 = 128个数，已经超过warp单次memory transaction允许的取数上限。所以该warp会把取数过程拆成4个串行的phase（即4次串行的memory transcation）：即0～7，8～15，16～23，24～31。这时bank conflict被定义在每个phase（也就是1/4个warp之内）。
来看两个例子，就能理解了。
case1: 使用LDS.64取数，该warp串行发起2次memory transaction，每次1/2个warp的线程在执行取数。所以我们只需关心在1/2个warp内是否发生bank conflict即可
case2: 使用LDS.64取数，理想情况下应该如case1，每个1/2warp内都没有bank conflict，这样2次memory transaction就能取回数据。但在下图这个case里，在第一个1/2warp（线程0～15），t0和t1都访问了bank0和bank1上的不同地址，所以发生bank conflict，这样第一个1/2warp就需要发起2次memory transaction取回全部的数。而第二个1/2warp（线程16～31）则没有bank conflict，只需发起1次memory transaction。所以共计发起3次memory transaction。
5.2 不同的warp tiling方式对bank conflict的影响
我们在前文说过，不同的线程排布方式（影响warp的形状），可能会引起SMEM上bank conflict的问题，现在我们就通过例子来仔细分析。
（1）2*16 warp
我们先看一个更符合我们直觉的例子，即warp的形状为2*16，线程排布如下：
对于矩阵B的这个(8, 128)分块：
当把该分块加载到SMEM上时，它是按bank组织的，每行放32个元素，放满之后另起一行，继续操作。
每次每个thread一共要从B分块上取回连续的8个数（Tn = 8）。由于这8个数在SMEM上的也是连续排布的，所以这个thread可以采用LDS.128指令，分两次取数，每次取4个连续的数回来（我们称这4个连续的数位float4）
指令是由warp统一发起给各个thread执行的，也就意味着warp要发起2次访存请求。
根据前文说的规则，每次请求发起时，该warp分成4个1/4warp执行（0～7， 8～15， 16～23， 24～31），每个1/4warp发起1次memory transaction，一共发起4次memory transaction（此时不存在任何bank conflict，是整个warp从SMEM上读取B分块时最理想的情况）
现在按上图的排布，来分析实际操作时，这个warp从SMEM上读取B分块会发生什么：
现在warp发起LDS.128指令，第1个1/4warp（0～7）先去执行，它的目标是让每个thread取回属于自己的第一组连续的4个数。
此时，0&4，1&5，2&6，3&7这几个线程对，访问了同一个bank的不同地址。以0&4来说，thread0访问bank0～3的layer0，thread1访问bank0～3的layer1。很明显它们发生了bank conflict。所以对于这1/4个warp，理想情况下是1次memory transaction，但现在拆成了串行的2次memory transaction。其余的1/4个warp同理
总结起来，当采用上图排布方式时，由于存在bank conflict，memory transaction的次数变多，读取B更慢了。
对矩阵A的这个（128，8）分块：
注意一下A矩阵在SMEM上bank layer的排布方式，由于A也是按行存储的，所以它是前4行的所有元素占据bank layer0，其余以此类推。
一个thread同样要从A上取8个数（Tm = 8）。但由于A分块在SMEM上排布的方式问题，要取的这8个数在SMEM上是分散存储的。我们无法向量化取数，所以这里采用LDS.32指令，每次取一个数。
所以此时，我们在一个warp内分析bank conflict。
不难发现，对于0～15，16～31，它们要取的数都相同（访问同样的bank的同样地址），所以会触发广播机制，不存在bank conflict。
但是对于0&16，1&17等线程对来说，它们每次都访问了同一个bank的不同地址，此时存在bank conflict，因此每次取数都会拆分成2个memory transaction。
总结起来，当采用上图排布方式时，A方向上同样存在bank conflict，降低取数效率。
解决B方向上的bank conflict说来话长，但敏感的你一定发现，这种排布下解决A方向上的bank conflict有一种简单的办法：把A转置后再存到SMEM上，这样我们要取的数（图中细长的渐变红块）在SMEM上就是连续的了，我们可以采用LDS.128进行取数，这样不仅减少指令发射次数，而且1/4warp内也不存在bank conflict（触发了广播机制）。详细的图我就不画了，大家可以类比推理下。
B方向上的bank conflict其实也有很多解决方式，这里我们介绍其中两种思路。
(2) 4*8 warp
一种简单的办法就是去更改warp的排布（如下图所示），一会我们给的代码示例就是按照这个排布来做的，大家可以对照着看。
此时我们已经在SMEM上将A转置，在这种排布下，A和B方向上都不会有bank conflict。具体的分析就不写了，大家可以根据上文的讲解自行推理一下。
（3）将(8, 8)拆成4个(4, 4)
现在，我们再提供解决（1）B方向上bank conflict的另一种办法：
在这张图里，你看到了密密麻麻一堆线程，但是注意，一个warp内依然只有32个线程，这是不变的。
这张图的意思是，原来每个线程算的是一个连续的(8, 8)区域，现在我们把它拆成4个(4, 4)区域，上图画的就是拆完后每个线程负责计算的区域。
这样拆分后，每个线程一共还是要读8个数，也还是要使用LDS.128指令读两次（注意这里A已经转置了）。但比起（1），现在在1/4warp内不存在bank conflict的情况了。例如对于第1个1/4warp（0～7），它们刚好读满一个bank layer，其余1/4warp也是同理。
拆分的核心思想是，尽量遵循bank设计的初衷，让不同的线程从一层bank layer上连续读数，而不要错开到不同的bank layer上
(4) 什么样的warp形状更合理
根据前文，一个warp可能长2 * 16，也可能长4 * 8，诸如此类，那么我们能办法评估下哪种形状更好吗？
假设这个warp负责计算的矩阵尺寸为(x, y) 那么易推知A上参与这个warp计算的矩阵尺寸为(x, Bk), B上的为(Bk, y) 则总计算次数为：2 * x * y * Bk 总数据读取次数为：x * Bk + Bk * y 则计算访存比 = 以上两者相除 = 2 / (1/x + 1/y)
因此不难知道，当x和y尽量接近时，计算访存比更高，所以一般我们选择4 * 8或者8 * 4这样的warp
(5) 代码实现
最后我们给出一版按5.2（2）排布的代码实现，代码来自：https://github.com/AyakaGEMM/Hands-on-GEMM/blob/main/src/cuda/warp_tile_gemm.cu
#include <cstdlib>
#include <cuda_runtime.h>
#include <algorithm>
#include <vector>
#ifndef __CUDACC__
#include "cuda_runtime.h"
#include "device_launch_parameters.h"
void __syncthreads(); // workaround __syncthreads warning
void __syncwarp();
#endif
#include <iostream>
constexpr size_t BLOCK_SIZE = 16; // we assume that every block has equal blockDim.x and blockDim.y
constexpr size_t BLOCK_M = 128; // These const values decide how many thing a thread compute and the amount of shared memory to allocate.
constexpr size_t BLOCK_N = 128;
constexpr size_t BLOCK_K = 8; // don't set 64 here, it will cause bank conflict and lower occupancy.
constexpr size_t BLOCK_M_COMPUTE = BLOCK_M / BLOCK_SIZE; // Tm = 8
constexpr size_t BLOCK_N_COMPUTE = BLOCK_N / BLOCK_SIZE; // Tn = 8
// s_a维护的矩阵元素数量
constexpr int shared_memory_A = BLOCK_M * BLOCK_K;
// s_b维护的矩阵元素数量
constexpr int shared_memory_B = BLOCK_N * BLOCK_K;
// s_a + sb维护的矩阵元素数量
constexpr int shared_memory_element = shared_memory_A + shared_memory_B;
// s_a + s_b在SMEM上占据的大小，=它们的矩阵元素总数量 * 单元素大小（4byte）
constexpr int shared_memory_size = shared_memory_element * sizeof(float); // shared memory to use.
// i = 列索引，j = 行索引，想取A[j][i]位置的元素
#define colM(a, i, j, lda) a[((j) * (lda)) + (i)]
// i = 行索引，j = 列索引，想取A[i][j]位置的元素
#define rowM(a, i, j, lda) a[(j) + (i) * (lda)]
__global__ void matrixMul(const float *A, const float *B, float *C,
int M, int N, int K, float alpha, float beta)
{
// 该thread所属的block计算出的结果矩阵中的第一个元素，在C矩阵N方向上的偏移量
// 如图例，对于(1,2)这个block，baseX = 1*16*8 = 128
const size_t baseX = blockIdx.x * blockDim.x * BLOCK_M_COMPUTE;
// 该thread所属的block计算出的结果矩阵中的第一个元素，在C矩阵M方向上的偏移量
// 如图例，对于(1,2)这个block，baseX = 2*16*8 = 256
const size_t baseY = blockIdx.y * blockDim.y * BLOCK_N_COMPUTE;
// (128*8*2)/(16*16)/2 = 4
const int moveNum = shared_memory_element / (BLOCK_SIZE * BLOCK_SIZE) / 2;
// 该thread的tid，如图例，(2,1)这个thread的tid = 18
const size_t baseIdx = threadIdx.y * blockDim.x + threadIdx.x;
// 每个block中维护的线程数量
constexpr size_t threadsNum = BLOCK_SIZE * BLOCK_SIZE;
// 初始化c矩阵，用于存放该thread所维护的(Tm, Tn)区域的计算结果
float c[BLOCK_M_COMPUTE * BLOCK_N_COMPUTE] = {};
// 存放计算结果
float resC[BLOCK_M_COMPUTE * BLOCK_N_COMPUTE] = {};
// 在SMEM上开辟空间存放高亮红块subA, 高亮黄块subB(也就是前面说的s_a, s_b)
__shared__ float subA[BLOCK_M * BLOCK_K];
__shared__ float subB[BLOCK_N * BLOCK_K];
// 在寄存器中，为渐变红regA和渐变黄regB开辟了存放空间
float4 regB[BLOCK_M_COMPUTE / 4]; // hopefully, these should reside in register.
float4 regA[BLOCK_M_COMPUTE / 4];
// 该thread所属的block，要取的浅红色块的第一个元素，在矩阵A上的地址
const float *baseA = A + baseY * K;
// 该thread所属的block，要取的浅黄色块的第一个元素，在矩阵B上的地址
const float *baseB = B + baseX;
// N * 2^3
const auto ldb8 = N << 3;
/*
当前thread负责从global memory加载一部分高亮红、一部分高亮黄到SMEM，
因此所有thread一起加载了完整的高亮红(s_a，本代码中也称为subA), 高亮黄(s_b, 即subB)到SMEM
加载方式和上例中代码描述的一致，这里不再重复说明
rowA: 该thread负责加载的第一个数在s_a中的row
colA: 该thread负责加载的第一个数在s_a中的col
rowB：该thread负责加载的第一个数在s_b中的row
colB: 该thread负责加载的第一个数在s_b中的col
*/
int rowA = baseIdx >> 1, rowB = baseIdx >> 5, colA = (baseIdx & 1) << 2, colB = (baseIdx << 2) & 127;
/*
baseIdx即tid
warpId：当前thread所属的warp id。这里0～31为warp0，32～63为warp1，以此类推。例如tid=18的
线程属于warp0
warpBaseId：即tid%32，即当前thread在所属warp中的相对位置，例如tid=18的线程在warp中的相对位置
是18。tid = 33的线程在warp中的相对位置是1
*/
int warpId = baseIdx >> 5, warpBaseId = baseIdx & 31;
/*
当前thread计算的(Tm, Tn)区域的第一个元素在其所属的block所维护的那块C矩阵中的位置
例如当前thread的tid = 18，则rowC = 16, colC = 32
*/
int rowC = ((warpId >> 1 << 2) + (warpBaseId & 3)) << 3, colC = (((warpId & 1) << 3) + (warpBaseId >> 2)) << 3;
/*
该thread计算的(Tm, Tn)区域的第一个元素，对应在完整的C矩阵中的地址
*/
float *baseC = C + (baseY + rowC) * N + baseX + colC;
/*
对每个block，它都要经历K/Bk = 128/8 = 16次循环，每次循环计算一块s_a * s_b的结果
这也意味着，对每个block内的每个thread，它的外循环也是16次
*/
for (int i = 0; i < K; i += BLOCK_K)
{
/*
1. 在block的单次循环中，需要把对应的s_a（高亮红）和s_b(高亮黄)从global memory
加载到SMEM上，因此每个thread负责加载一部分s_a, s_b的数据，最后的__syncthreads()
是保证thread们在正式计算前，都干完了自己加载的活，即完整的s_a, s_b已被加载到SMEM上
*/
// 加载当前thread所负责加载的s_a上的那4个数
// 这里是从global memory加载，所以计算的是在A矩阵上的位置
regA[0] = *reinterpret_cast<const float4 *>(baseA + rowA * K + colA);
// 加载当前thread所负责加载的s_b上的那4个数
regB[0] = *reinterpret_cast<const float4 *>(baseB + rowB * N + colB);
// 对s_b正常装载4个数
*reinterpret_cast<float4 *>(&subB[baseIdx * 4]) = regB[0];
// 对s_a则做了转置，这是为了避免SMEM bank conflict
subA[rowA + colA * BLOCK_M] = regA[0].x;
subA[(rowA) + (colA + 1) * BLOCK_M] = regA[0].y;
subA[(rowA) + (colA + 2) * BLOCK_M] = regA[0].z;
subA[(rowA) + (colA + 3) * BLOCK_M] = regA[0].w;
baseA += BLOCK_K;
baseB += ldb8;
// 在所有thread间做一次同步，保证在下面的计算开始时，s_a, s_b相关的数据已经全部从global memory搬运到SMEM上了
__syncthreads();
#pragma unroll
for (int ii = 0; ii < BLOCK_K; ii++)
{
// 取出当前thread所要取的第一个float4渐变黄块 （32）
regB[0] = *reinterpret_cast<float4 *>(&subB[colC + BLOCK_N * ii]);
// 取出当前thread所要取的第二个float4渐变黄块 （36）
regB[1] = *reinterpret_cast<float4 *>(&subB[colC + 4 + BLOCK_N * ii]);
// 取出当前thread所要取的第一个float4渐变红块 （16）
regA[0] = *reinterpret_cast<float4 *>(&subA[rowC + ii * BLOCK_M]);
// 取出当前thread所要取的第二个float4渐变黄块 （20）
regA[1] = *reinterpret_cast<float4 *>(&subA[(rowC + 4) + ii * BLOCK_M]);
#pragma unroll
// 该thread做循环计算及后续写回global memory操作，不提
for (int cpi = 0; cpi < BLOCK_M_COMPUTE / 4; cpi++)
{
#pragma unroll
for (int cpj = 0; cpj < BLOCK_N_COMPUTE / 4; cpj++)
{
c[cpi * 4 * BLOCK_M_COMPUTE + cpj * 4] += regA[cpi].x * regB[cpj].x;
c[cpi * 4 * BLOCK_M_COMPUTE + cpj * 4 + 1] += regA[cpi].x * regB[cpj].y;
c[cpi * 4 * BLOCK_M_COMPUTE + cpj * 4 + 2] += regA[cpi].x * regB[cpj].z;
c[cpi * 4 * BLOCK_M_COMPUTE + cpj * 4 + 3] += regA[cpi].x * regB[cpj].w;
c[(cpi * 4 + 1) * BLOCK_M_COMPUTE + cpj * 4] += regA[cpi].y * regB[cpj].x;
c[(cpi * 4 + 1) * BLOCK_M_COMPUTE + cpj * 4 + 1] += regA[cpi].y * regB[cpj].y;
c[(cpi * 4 + 1) * BLOCK_M_COMPUTE + cpj * 4 + 2] += regA[cpi].y * regB[cpj].z;
c[(cpi * 4 + 1) * BLOCK_M_COMPUTE + cpj * 4 + 3] += regA[cpi].y * regB[cpj].w;
c[(cpi * 4 + 2) * BLOCK_M_COMPUTE + cpj * 4] += regA[cpi].z * regB[cpj].x;
c[(cpi * 4 + 2) * BLOCK_M_COMPUTE + cpj * 4 + 1] += regA[cpi].z * regB[cpj].y;
c[(cpi * 4 + 2) * BLOCK_M_COMPUTE + cpj * 4 + 2] += regA[cpi].z * regB[cpj].z;
c[(cpi * 4 + 2) * BLOCK_M_COMPUTE + cpj * 4 + 3] += regA[cpi].z * regB[cpj].w;
c[(cpi * 4 + 3) * BLOCK_M_COMPUTE + cpj * 4] += regA[cpi].w * regB[cpj].x;
c[(cpi * 4 + 3) * BLOCK_M_COMPUTE + cpj * 4 + 1] += regA[cpi].w * regB[cpj].y;
c[(cpi * 4 + 3) * BLOCK_M_COMPUTE + cpj * 4 + 2] += regA[cpi].w * regB[cpj].z;
c[(cpi * 4 + 3) * BLOCK_M_COMPUTE + cpj * 4 + 3] += regA[cpi].w * regB[cpj].w;
}
}
}
__syncthreads();
}
#pragma unroll
for (int i = 0; i < BLOCK_M_COMPUTE; i++)
#pragma unroll
for (int j = 0; j < BLOCK_N_COMPUTE; j += 4)
{
*reinterpret_cast<float4 *>(®A[0]) = *reinterpret_cast<float4 *>(&baseC[i * N + j]);
regA[0].x = regA[0].x * beta + alpha * c[i * BLOCK_M_COMPUTE + j];
regA[0].y = regA[0].y * beta + alpha * c[i * BLOCK_M_COMPUTE + j + 1];
regA[0].z = regA[0].z * beta + alpha * c[i * BLOCK_M_COMPUTE + j + 2];
regA[0].w = regA[0].w * beta + alpha * c[i * BLOCK_M_COMPUTE + j + 3];
*reinterpret_cast<float4 *>(&baseC[i * N + j]) = *reinterpret_cast<float4 *>(®A[0]);
}
}
void sgemm(int M, int N, int K, float *a, float *b, float *c, float alpha = 1, float beta = 0)
{
dim3 threadsPerBlock(BLOCK_SIZE, BLOCK_SIZE);
dim3 numBlocks((M + BLOCK_M - 1) / BLOCK_M, (N + BLOCK_N - 1) / BLOCK_N);
#ifdef __CUDACC__ // workaround for stupid vscode intellisense
matrixMul<<<numBlocks, threadsPerBlock>>>(a, b, c, M, N, K, alpha, beta);
#endif
}
注：本文仅列出部分gemm优化办法，旨在帮助大家更加熟悉cuda编程的相关概念。
六、参考https://zhuanlan.zhihu.com/p/34587739 https://zhuanlan.zhihu.com/p/657632577 https://zhuanlan.zhihu.com/p/518857175 https://zhuanlan.zhihu.com/p/441146275 https://zhuanlan.zhihu.com/p/584236348 https://zhuanlan.zhihu.com/p/435908830 https://zhuanlan.zhihu.com/p/442930482 https://on-demand.gputechconf.com/gtc/2018/presentation/s81006-volta-architecture-and-performance-optimization.pdf 其余各类官网文档
