今天是2024年5月2日，星期四，北京，天气晴。
假期第二天，我们来换个视角，看看知识图谱的一些事儿。

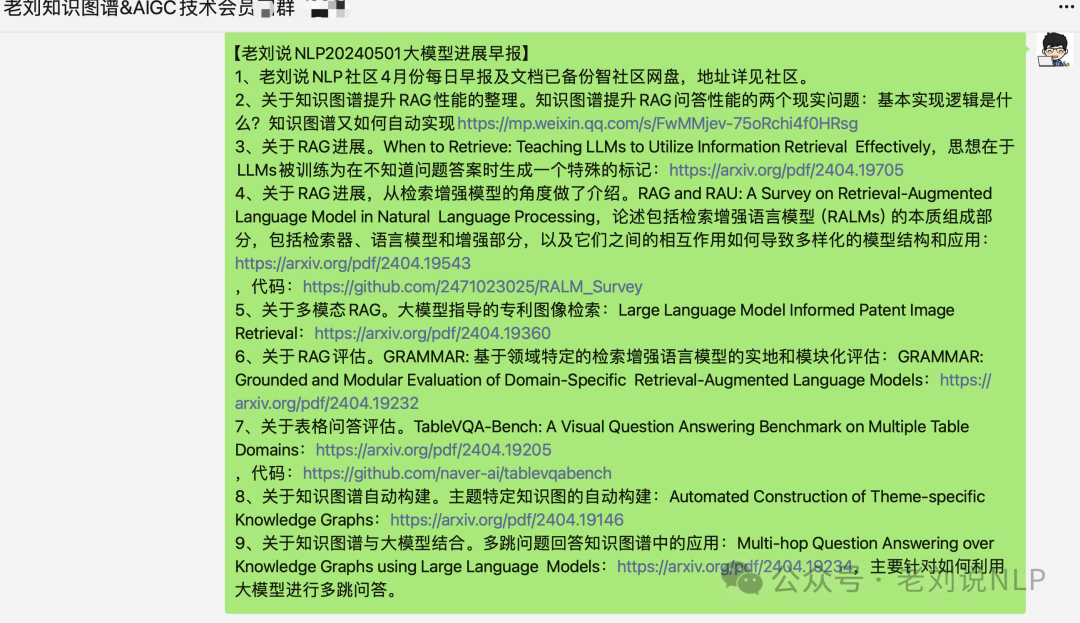

先回顾昨日社区早报，可以看到知识图谱，RAG等相关进展。
今天讲三个问题，一个是知识图谱可视化中的常见需求，一个是知识图谱可视化中的关键问题，最后一个是知识图谱开源可视化工具有哪些？
这些其实都是工程侧经常遇到的问题，可以看看。
一、知识图谱可视化中的常见需求有哪些？
知识图谱应用中通常有以下需求：
第一步：搜索输入框中输入要查询实体的关键字，在下拉框中选择实体相应的语义类型。
第二步：属性关系筛选框：筛选需要显示的属性关系。
第三步：属性值语义类型筛选框：筛选需要显示的属性值的语义类型。
结果显示：当属性值背景色为图例中浅蓝色，表示该关系与其他关系均不成组；若为其他颜色，则表示该关系与其他关系成组表达，且颜色相同为同一组关系。 知识图谱可视化的挑战
二、知识图谱可视化中的关键问题是什么？
进行图可视化与分析的时候，需要注意的问题：
1、图谱节点与关系的布局
布局算法是进行图谱可视化的一个重要前提，针对组建好的网络，如何将节点位置进行合适的排列，从而形成一种用户友好的图谱布局方法十分重要。
当前存在多种布局方法，需要针对不同的网络选择与此相匹配的布局方法。例如，针对放射性的，可以采取胡一凡布局，针对具有层次特征的，可以采取层次布局，针对可以划分出较为明显的社群节点，可以采取类似力引导布局。
2、图谱节点与关系展示的限制
我们通常会遇到一个十分大的网络图谱数据，有的是几百万、几千万、甚至达到亿级别，而这种级别，无法进行全部展示，这与机器的性能和布局算法息息相关，正常的机器绘制出一个上万级别的图谱已经到达极限。
虽然，我们可以通过查询、筛选的方式来缓解这一问题，但对于一些超级节点来说，还需要考虑其他的因素。因此，在可视化的过程中，我们经常会采用图采样的方式进行处理。例如，简单的设置节点或者关系展示上限，或者对图数据采取预先的计算、筛选或者在可视化的时候采取分层下钻的操作。这就涉及到各种采样的方法，但采样的参数不好控制，很有可能采样出来的节点并不是用户所需要的节点，这确实比较尴尬。
3、图谱增量渲染或全量渲染 在图谱可视化的过程中经常会遇到新增节点或关系边的问题，这就需要我们采用合适的方式来控制可视化性能。
三、知识图谱开源可视化工具有哪些？
知识图谱其实可以抽象为力导向图（Force-Directed Graph），当前实现力导向图的方案可以简单分为SVG和Canvas两种，当前，已经陆续出现了许多优秀的知识图谱开源工具，并且支持这类方案。这对我们个人进行图谱可视化小规模试验以及企业项目级、产品级可视化产品的开发提供了一定的基础。老刘就根据之前接触到的一些知识图谱可视化工具进行推荐。

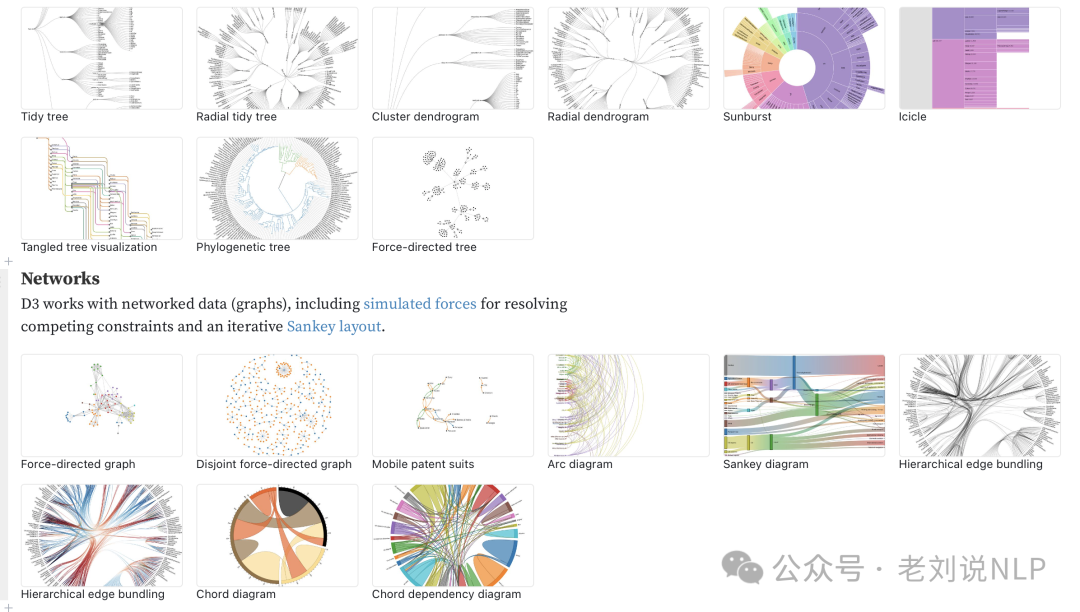

1、D3.js
D3.js是一个用于根据数据操作文档的JavaScript库，强调Web标准，为您提供现代浏览器的全部功能，而无需将自己与专有框架联系起来，将强大的可视化组件和数据驱动方法结合到DOM操作中。

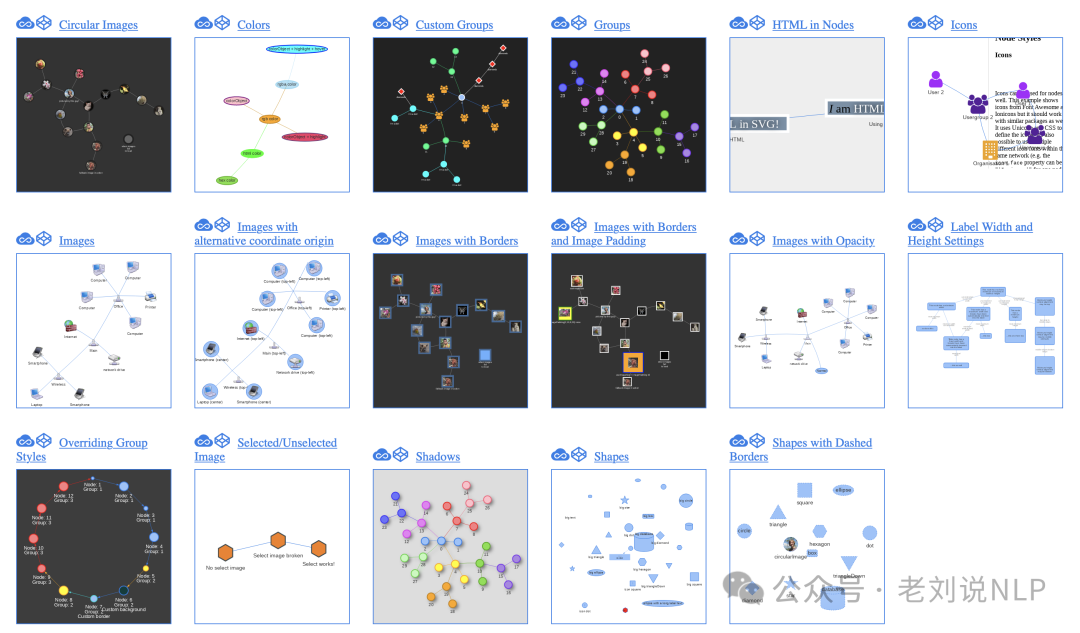

2、Vis.js
Vis.js 是一个动态的基于浏览器的可视化库，特点是易用，并与这些数据进行交互操作。该库包含DataSet、Timeline、Graph等插件类型。
老刘关于知识图谱几个项目的可视化上，都使用的是vis.js，对于小规模的个人试验来说，十分简便。
地址： https://visjs.github.io/vis-network/examples/

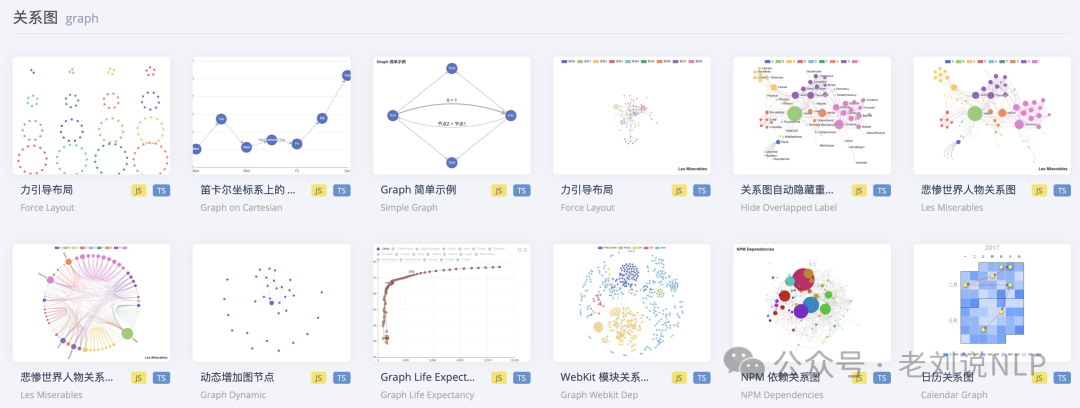

3、Echarts
Apache ECharts，简称echarts，E是一款基于JavaScript的数据可视化图表库，提供直观，生动，可交互，可个性化定制的数据可视化图表。ECharts最初由百度团队开源，并于2018年初捐赠给Apache基金会，成为ASF孵化级项目。 echarts中内置了关于图可视化方的插件，如力引导布局等，也是一个比较简单的图谱可视化开源库。
地址： https://echarts.apache.org/examples/zh/editor.html?c=graph-force

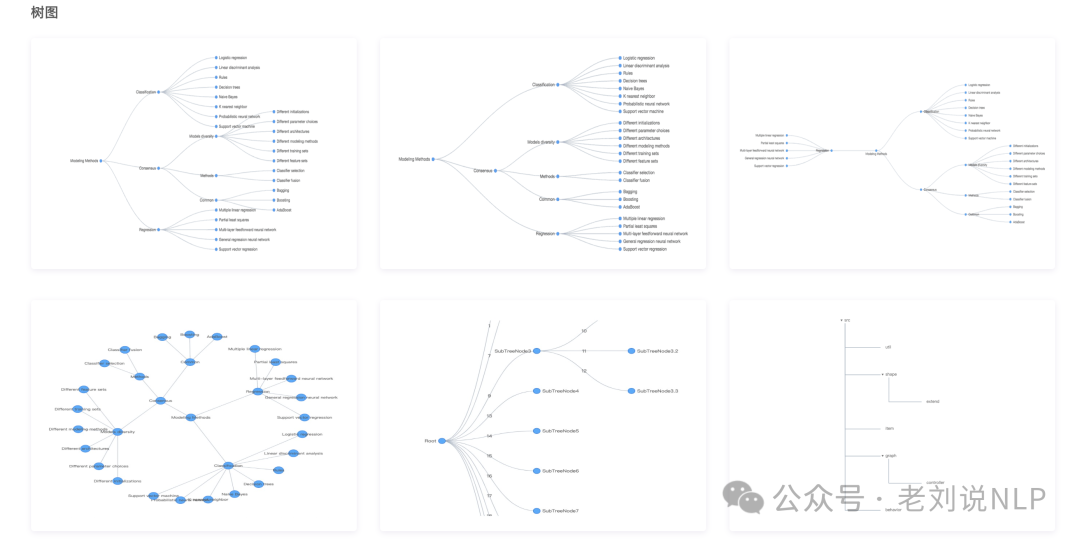

4、AntvG6
AntV 是蚂蚁金服全新一代数据可视化解决方案，推出了G2、G6等可视化插件。其中，AntvG6是由蚂蚁开发的一个简单、易用、完备的图可视化引擎，G6的6来自于《六度分隔理论》，表达了对关系数据，关系网络的敬畏。它在高定制能力的基础上，提供了一系列设计优雅、便于使用的图可视化解决方案。能帮助开发者搭建属于自己的图进行图分析应用或者图编辑器应用。
地址： https://www.yuque.com/antv/g6/intro
四、总结
一名合格的NLP工程师不仅精通训练模型，善于调参，还要掌握基本功那就是数据清洗和文本数据标注，如果以上2点基本功都不会的话，那真是本末倒置。
现在，很多公司都在开发自己的文本标注平台，尤其是事件标注、事件关系标注任务，基于不同的业务场景，该如何标注，这些都涉及到标注策略、规范和标注平台的工具逻辑。
在标注平台开发过程中，需要开发工程师和NLP工程师密切合作，NLP工程师提出标注的需求、制定标注规范并检查标注问题，这样一套完善的文本标注平台就会被开发出来。
五、参考文献
1、https://cloud.tencent.com/developer/news/212291
2、https://zhuanlan.zhihu.com/p/99203785
